供應移動式探傷機價格/移動式探傷機
鹽城市移動式探傷機廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 15261960158 郵箱： XYTSSBC@126.COM
傳真： 0515-82396158 地址： 江蘇 鹽城市
郵箱：
手機：
帶斷電相位控制功能
2．剩磁穩定度： 單方向磁化 ±5％
3．磁化效果： 工件表面用A型15/50試片貼面，顯示清晰
4．電源: 二相三線 AC 380V±10% 50HZ 約 100A
5. 暫載率: ≥10%
6.輸出負載條件：95m㎡銅芯軟電纜4m四根三．控制電路工作原理
該機電路原理圖見附圖。將電源電纜插頭插入儀器插座，將電纜的三相四線插頭插入電網配電板插座，接通配電板開關，儀器主電路已接通電網。打開電源開關S1，控制電路接通，電源指示燈亮。本機主控電路部分的可控硅V1、V2及主變壓器T1構成磁化主電路。磁化電流的大小由觸發電路通過改變V1、V2的導通角來實
A指示磁化電流的大小。
可控硅觸發電路的觸發信號分別由AP1產生，RP1為電流調節電位器，調節其輸出脈沖的移相角。
AP1的電源由電源變壓器T2提供。
可控硅觸發電路電原理圖見附圖。
AP1是可控硅觸發電路板，該板上的電路主要由以下幾部分組成：
1． 12V直流電源
2． 脈沖同步電路
3． 移相電路
4． 脈沖形成電路
5． 斷電相位控制電路
6． 光電耦合隔離電路
7． 放大驅動電路等組成
該電路具有結構簡單，性能可靠，帶斷電相位控制功能等特點。
四．搬運、開箱和安裝前的準備
1．開箱
開箱時應按照裝箱單檢查設備、附件、備件是否齊全，機器突出部位有無損壞。
2．安裝
安裝前的準備
將三相電源布置到探傷機擺放位置，并在設備附近應設置合適的電源總開關。把自支桿探頭固定到電纜線上，把電纜線另外兩頭連接到探傷儀前側銅排上。把電源插頭P28旋緊。
五．設備安裝注意事項
本設備應在清潔干燥，無粉塵，無污染，無腐蝕性氣體，通風良好的環境中放置和使用, 避免陽光直射和劇烈沖擊碰撞。
本設備適應環境溫度：－10°C～＋40°C，相對濕度：≤85％。
并且電源進線截面應 ≥ 6mm2。
使用本設備在安全上必須注意的問題:
1．設備的外殼必須具有良好的接地！?。?/span>
2．探傷機在進行磁化操作時會對外輻射較強磁場，對某些不能在強磁場中工作的儀器和設備，必須移開或加強。
3．本機采用二相380V交流電供電.二相380電源接到插座上，接線時檢查對應插頭接線。
4．電網中不應存在有強烈的中頻干擾，以免損壞電器元件，影響設備正常工作。

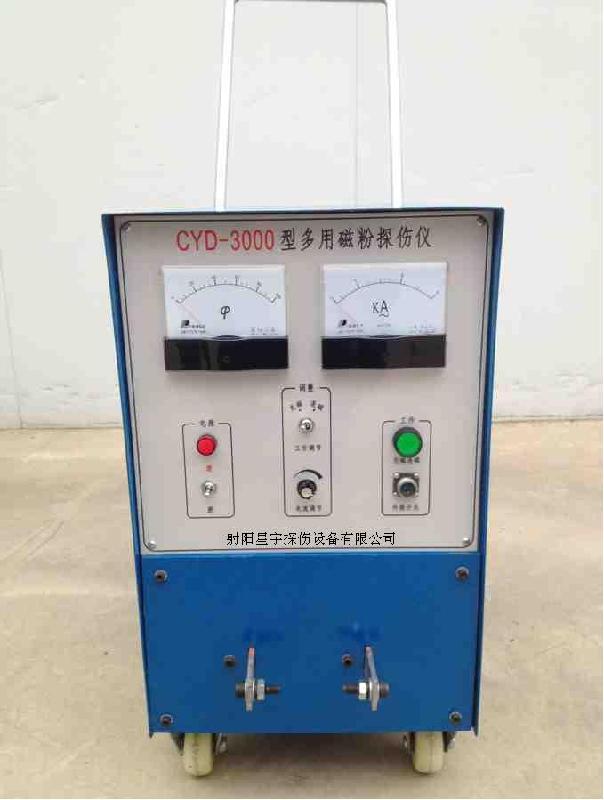

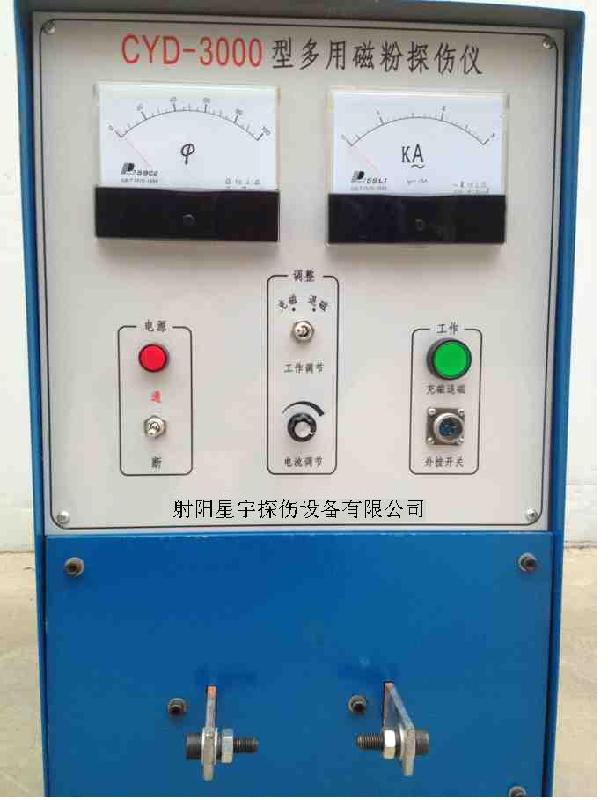

六．面板及按鈕功能
電源“開關”： 為工作電源開關， 右旋為開，左旋為關
“KA” 表： 指示磁化電流大小
“電流調節”： 調節磁化電流的大小
“工 作”： “充磁退磁”轉換開關在“充磁”位按“工作”按鈕可對工件上磁，“退磁”位按“工作” 按鈕可對工件進行自動衰減式退磁。
