供應移動式磁粉探傷儀批發供應商價格/CYD-3000移動式磁粉探傷儀
供應移動式磁粉探傷儀價格/CYD-3000移動式磁粉探傷儀
供應CYD-3000移動式磁粉探傷儀/移動式磁粉探傷儀價格
述 1．用途

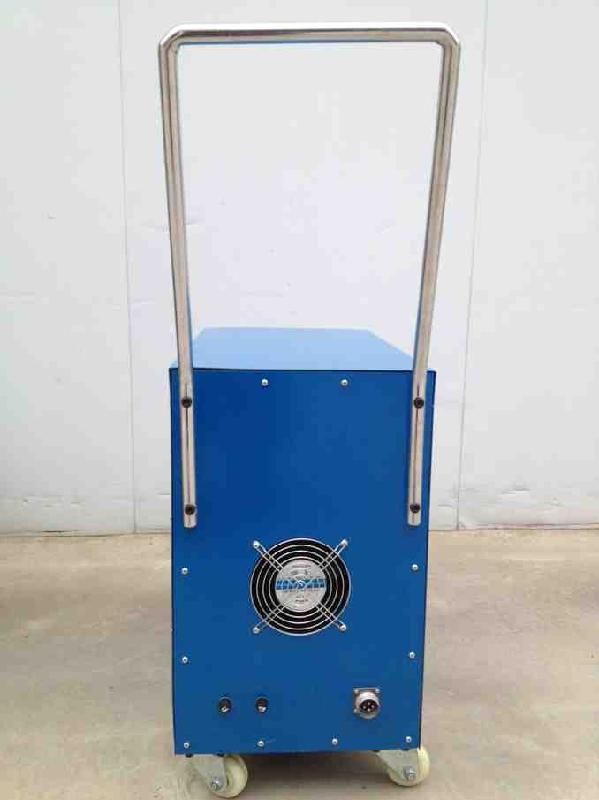

CYD-3000多用磁粉探傷儀是便攜式磁力探傷儀，是小車式磁粉探傷設備。它根據磁化原理設計制造而成，符合JB/T8290-1998《磁粉探傷機》標準。適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的零件的無損檢驗。能發現零件內外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷（深離零件表面的缺陷不可用此法檢查）。能對被探傷工件進行交流磁化和退磁，能用作外加法磁力探傷和剩磁法磁力探傷；能固定在車間或?qū)嶒?yàn)室使用，也能攜帶到探傷現場使用；配以附件，能使各種零件的異形部位獲得合適的磁化；能使大尺寸零件分段局部磁化。?2．原理
????該設備磁化電源的主電路采用可控硅無節調壓電路，利用隔離主變壓器以低電壓大電流方式輸出，對工件進行磁化，從而就可檢查出工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
?控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷。自動退磁能從所用磁化電流自動漸降到零，使剩磁消失，操作方便、效果好，儀器利用調整可控硅導通角的大小來調整磁化、退磁電流的大小，設計合理，工作可靠。
本機的輸出電壓低于36V，因此不會對人體構成電的傷害。
?3．磁粉探傷基本原理
?自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時，磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續（即裂紋、夾渣、氣孔等缺陷），而磁力線為了保持自己的連續性，則必須繞過這些缺陷。
?若這些缺陷位于材料的表面或近表面，但由于工件中的磁力線已達到飽和狀態，則磁力線就會繞過這些磁導率較低的（磁阻較大）區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉（或磁懸液)?噴灑于有缺陷工件表面，則缺陷磁極吸引磁粉，便可形成明顯可見的線狀或點狀堆積。
????必須說明，工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時，磁力線就不能泄漏出工件表面，只有當磁力線與缺陷延展方向互相垂直或成一定夾角時，缺陷才能顯示出來。
????如缺陷離工件表面較深，磁力線雖然也能形成彎曲，但還不致于暴露在工件表面之外，則不會產生較大的“漏磁埸”，因此此刻的缺陷顯示可能較弱或完全不顯示。
二、?設備的主要技術指標
1．1磁化電流：??AC????0－3000A?（峰值）????連續可調?
????????????????????帶斷電相位控制功能
?2．剩磁穩定度：?????單方向磁化??±5％
?3．磁化效果：??????工件表面用A型15/50試片貼面，顯示清晰
?4．電源:??????????二相三線??AC?380V±10%??50HZ??約?60A?
?5.?暫載率:????????≥10%
6.輸出負載條件：95m㎡銅芯軟電纜3.4m兩根三．控制電路工作原理?
?該機電路原理圖見附圖。將電源電纜插頭插入儀器插座，將電纜的三相四線插頭插入電網配電板插座，接通配電板開關，儀器主電路已接通電網。打開電源開關S1，控制電路接通，電源指示燈亮。本機主控電路部分的可控硅V1、V2及主變壓器T1構成磁化主電路。磁化電流的大小由觸發電路通過改變V1、V2的導通角來實
?A指示磁化電流的大小。
?可控硅觸發電路的觸發信號分別由AP1產生，RP1為電流調節電位器，調節其輸出脈沖的移相角。
?AP1的電源由電源變壓器T2提供。
可控硅觸發電路電原理圖見附圖。
?AP1是可控硅觸發電路板，該板上的電路主要由以下幾部分組成：
1．?12V直流電源?
2．?脈沖同步電路
3．?移相電路
4．?脈沖形成電路
5．?斷電相位控制電路
6．?光電耦合隔離電路
7．?放大驅動電路等組成
??該電路具有結構簡單，性能可靠，帶斷電相位控制功能等特點。
?????
四．搬運、開箱和安裝前的準備
1．開箱
????開箱時應按照裝箱單檢查設備、附件、備件是否齊全，機器突出部位有無損壞。
2．安裝
??安裝前的準備
?????將三相電源布置到探傷機擺放位置，并在設備附近應設置合適的電源總開關。把自支桿探頭固定到電纜線上，把電纜線另外兩頭連接到探傷儀前側銅排上。把電源插頭P28旋緊。
五．設備安裝注意事項
?本設備應在清潔干燥，無粉塵，無污染，無腐蝕性氣體，通風良好的環境中放置和使用,?避免陽光直射和劇烈沖擊碰撞。
?本設備適應環境溫度：－10°C～＋40°C，相對濕度：≤85％。
并且電源進線截面應?≥?6mm2。
???使用本設備在安全上必須注意的問題:
1．設備的外殼必須具有良好的接地?。?！
2．探傷機在進行磁化操作時會對外輻射較強磁場，對某些不能在強磁場中工作的儀器和設備，必須移開或加強。
3．本機采用二相380V交流電供電.二相380電源接到插座上，接線時檢查對應插頭接線。
4．電網中不應存在有強烈的中頻干擾，以免損壞電器元件，影響設備正常工作。
六．面板及按鈕功能
????電源“開關”：?為工作電源開關，?右旋為開，左旋為關
???“KA”???表：??指示磁化電流大小
???“電流調節”：??調節磁化電流的大小
???“工????作”：??“充磁退磁”轉換開關在“充磁”位按“工作”按鈕可對工件上磁，“退磁”位按“工作”?按鈕可對工件進行自動衰減式退磁。??
