供應低電壓穿越檢測平臺

低電壓穿越檢測平臺

35KV20KV10KV  光伏與風電并網檢測，逆變器型式試驗。

LVRT-2300低電壓穿越檢測平臺



1 LVRT-2300低電壓穿越檢測平臺總則
1.1 本規范書適用于光伏發電站并網驗收、風電場接入并網驗收、光伏逆變器型式試驗、風力發電機組的低電壓穿越檢測平臺，包括主要設備及其輔助設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1.2 要求該檢測平臺能夠同時滿足現場安裝在風電場的單臺風電機組低電壓穿越能力檢測，滿足光伏發電站并網接入驗收的低電壓穿越能力檢測，滿足光伏逆變器與風電發電機組的型式試驗的低電壓穿越試驗檢測。
1.3 本規范書所提出的是限度的技術要求,并未對一切技術細節做出規定,也未充分引述有關標準和規范的條文。供方應保證提供符合本規范書和工業標準的優質產品。

2 LVRT-2300低電壓穿越檢測平臺使用條件
2.1環境條件
a) 戶外環境溫度要求：－40℃~ 50℃；
b) 戶外環境濕度要求：0~90% ；
c) 海拔高度： 0~2000米（如果超過2000米，需要提前說明）。

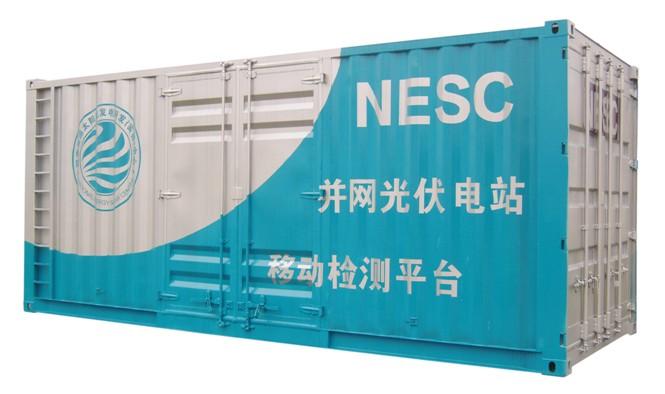

2.2安裝方式：標準海運集裝箱內固定式安裝。
2.3儲存條件
a）環境溫度  －50℃～50℃；
b）相對濕度   0～95% 。
2.4工作條件
a) 環境溫度   －40 ?C～40?C；
b) 相對濕度   10%～90%，無凝露。
2.5電力系統條件
a) 電網電壓額定值為35kV，電壓運行范圍為31.5kV~40.5kV；同時也可以同時滿足10kV20kV電網電壓的試驗檢測。
b) 電網頻率允許范圍：48~52Hz；
c) 電網三相電壓不平衡度：<= 4%；
d) 電網電壓總諧波畸變率：<= 5%。
2.6負載條件
負載包括直驅或雙饋式等風力發電機組，其總?cè)萘坎淮笥?.0MVA。其控制和操作需要滿足國家關于風電機組電電壓穿越測試與光伏發電站的相關測試規程技術要求。
本檢測平臺能夠同時滿足同等條件下光伏電站或光伏逆變器的低電壓穿越能力測試。
2.7接地電阻：<=5Ω。

3檢測平臺的技術要求
3.1  LVRT-2300低電壓穿越檢測平臺結構及原理要求
根據模擬實際電網短路故障的要求，測試系統須采用阻抗分壓方式，原理如下圖1所示(以實際為準)。測試系統串聯接入風電機組出口變壓器高壓側(35kV、20 kV、10 kV側)。

圖1  測試系統原理圖
3.2  測試系統功能要求
（1）整體要求
ü 測試系統緊湊式安裝；
ü 任何測試引起的測試系統電網側電壓波動均小于5%Un；
ü 測試接入系統電壓等級：適用于35kV系統，如果需要可考慮兼容10kV系統；
ü 實現故障類型：三相短路、任何兩相短路、單相接地；
ü 電壓跌落幅度：至少可實現電壓跌落至90%Un、80%Un、75%Un、50%Un、35%Un、20%Un、10%Un、0%電壓跌落以及其它需要電壓跌落類型(訂貨時說明)，精度優于3%Un(一般均優于1%Un)；
ü 故障持續時間：100ms~3min任意可設；
ü 電壓跌落和電壓恢復均在1ms內實現。
（2）控制系統要求：
ü 控制系統包括遠方控制系統和就地控制系統，遠方控制系統和就地控制系統具有相同的功能，實現對測試系統的控制；
ü 控制系統具備風電機組低電壓穿越測試流程，按照要求可自動完成每個測試任務；
ü 控制系統可實現對測試系統所有斷路器、刀閘的手動或自動控制；
ü 控制系統具有2路以上開出量輸出通道，用于測試開始時啟動測量系統采集數據；
ü 控制系統具有2路以上開入量輸入通道，用于和測量系統以及外部信號進行交互；
ü 控制系統主界面有遙信顯示功能。
（3）測量系統要求：
ü 測量系統包括就地測量系統和遠方后臺兩部分；
ü 測量系統整體精度優于0.2級；
ü 各個PT和 CT須有良好的瞬態響應特性；
ü 具有電抗器溫度測量和顯示功能；
ü 測量系統應能測量記錄試驗過程中的全部數據，包括電壓跌落前至電壓恢復后任意時間段內所有暫態過程和穩態過程；
ü 測量系統的數據采集設備可采集16個模擬采集通道，每通道采樣頻率不低于50kHz，4個開關量輸入通道。數采設備包含后臺操作用的計算機及相關采集和分析軟件，用于完成相關計算和分析；數據采集設備具有和遠方通訊功能，可實時和遠方后臺進行通訊并及時將采集的數據傳送到遠方后臺；數據采集設備具有實時數據計算和分析功能，以便實時計算電流、電壓、有功功率等值并送遠方后臺以曲線等類型顯示；
ü 測試過程中可以監測測試點處有關試驗的各類一次、二次狀態參數，該功能可以集成在低電壓穿越檢測平臺，也可以由客戶已有的獨立采集儀器完成，但必須能夠與低電壓穿越檢測平臺的試驗同步采樣；
ü 測量系統至少可同時測量2組PT電壓信號和3組CT電流信號，并完成相關計算和分析（可完成風電機組及其變壓器高低壓側和并網點的試驗用的各類一次、二次狀態參數的測試）；
ü 數據采集設備具備1路以上開關量輸入，通過開關量輸入觸發數據記錄的啟動和停止。
（4）保護功能要求：
ü 具有就地和遠方手動緊急切出功能，可在任何時刻手動將測試設備從電網切出；
ü 具有過電流保護功能，在電流超過設定值時將測試設備自動從電網切出；
ü 電抗器溫度過限自動切出測試設備；
ü 其它測試系統異常時自動切出測試設備。
