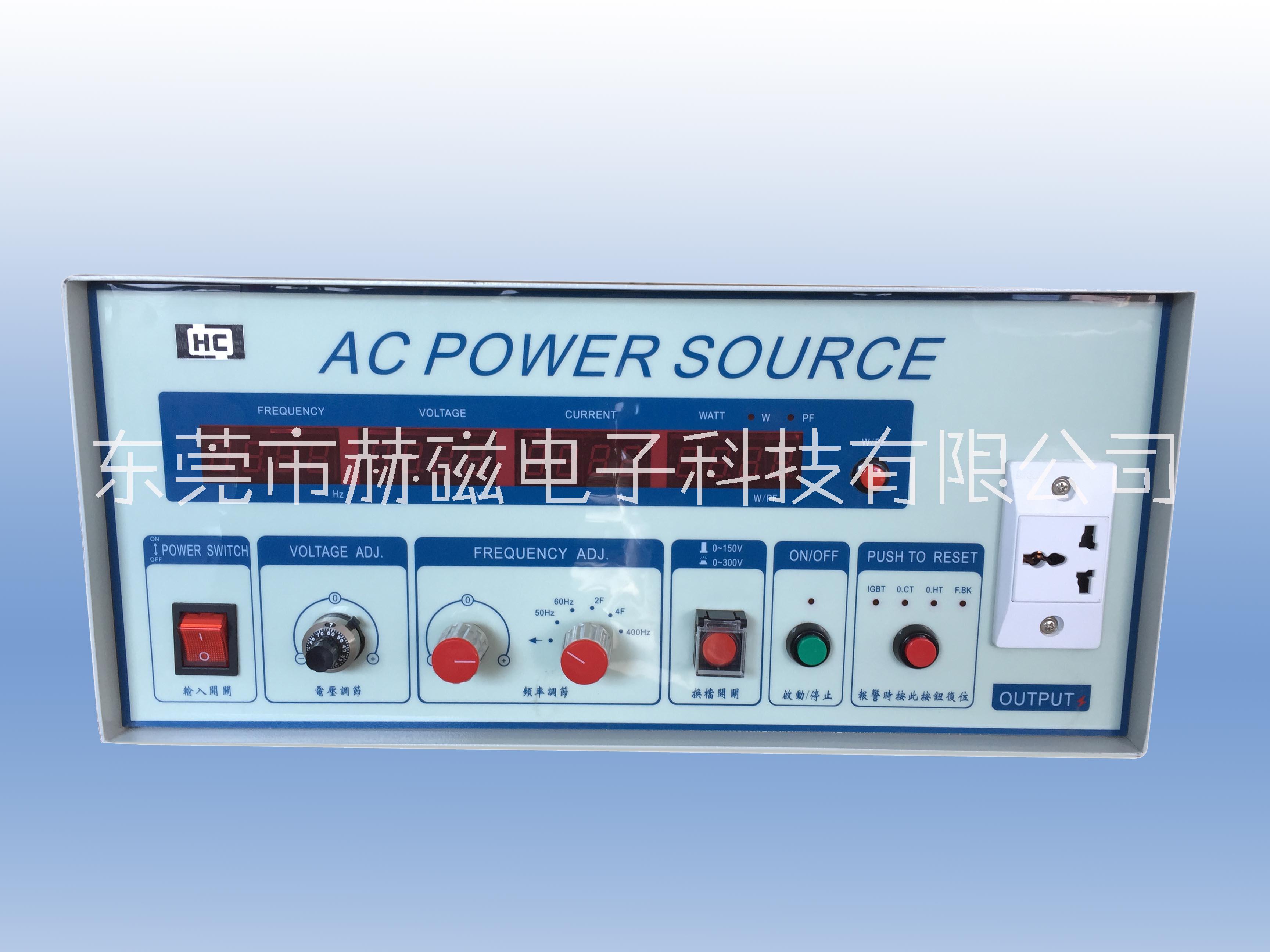

赫磁HC3305旋鈕式變頻電源 電子產品測試?yán)匣米冾l電源 東莞變頻電源

HC30系列超高精度連續可調模擬式變頻電源介紹

變頻電源系統原理

經過AC-DC-AC變換的逆變電源稱為變頻電源，它有別于用于電機調速用的變頻調速控制器，也有別于普通交流穩壓電源。變頻電源的主要功用是將現有的交流電網電源變換成所需頻率的穩定的純凈的正弦波電源。理想的交流電源的特點是頻率穩定、電壓穩定，內阻等于零、電壓波形為純正弦波（無失真）。變頻電源十分接近于理想交流電源，因此，發達國.家越來越多地將變頻電源用作標準供電電源，以便為用電器提供優良的供電環境，便于客觀考核用電器的技術性能。變頻電源主要有二大種類；線性放大型和SPWM開關型。

HC系列變頻電源，以SPWM方式制作，用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術，使單機容量可達200KA，以隔離變壓器輸出來增加整機穩定性，其有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有短路、過流、過載、過熱等保護功能，以保證電源可靠運行。

赫磁HC30系列超高精度連續可調模擬式變頻電源性能特點

● 旋紐式快速調節輸出電壓、頻率；

● 輸出調節范圍廣，可調可模擬世.界各國電壓 ,電壓低檔：0.0V～150. 0V；電壓高.檔：0.0V～300. 0V

● 輸出頻率范圍：45.0Hz-70.0Hz可調，50Hz，60Hz， 100Hz，200Hz， 400Hz定點；

● 超高精度負載穩壓率：0.5%

● 超高精度頻率穩定率：≤±0.1%

● 高精度LED顯示：電壓、電流、頻率、有功功率及功率因數

赫磁HC30系列超高精度連續可調模擬式變頻電源容量的選擇方法

阻性：電源容量=1.1×負載功率

感性：電源容量=負載啟動電流/負載額定電流×負載功率

整流：電源容量=負載電流波峰系/1.5×負載功率

混合型：請按不同負載所占比例適當選取

注：對于冰箱、空調之類的感性負載，應按照啟動功率來選擇電源容量。

   （啟動功率一般為額定功率的5-7倍）

HC變頻電源工作方塊圖
