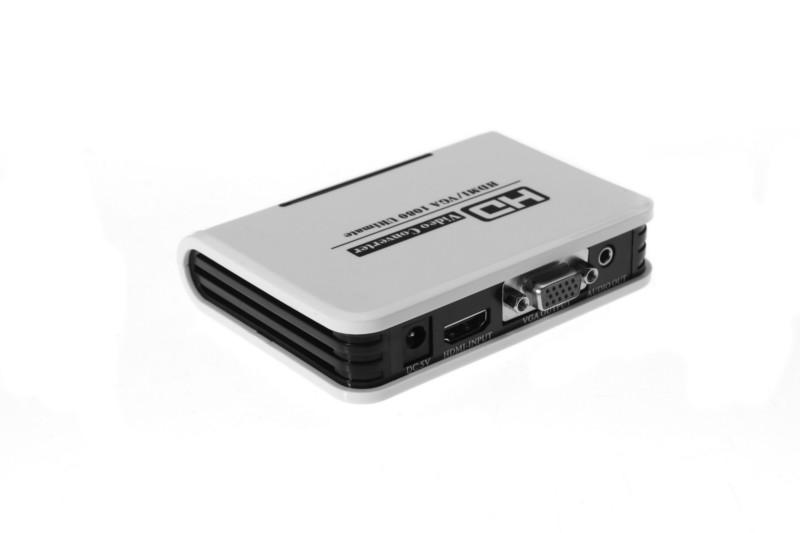

供應HDMI轉VGA,視頻信號轉換器

引言

尊敬的客戶：

您好！

非常感謝您購買本公司的產品。為了實現產品的效果和保證安全，請您在對產品進行連接、操作、調試前仔細閱讀本手冊。此手冊請予以保留，以備將來查閱。

本公司所生產的HDMI轉換器、切換器、網線延長器、矩陣、分配器等系列產品，其設計之目的是為了讓您的影音設備使用起來更便捷，更舒適，更，更節能。

      這款型號為HDV331是一款可以將高清視頻HDMI數字信號轉換為VGA模擬信號及AUDIO音頻信號的轉換器,VGA信號可送到CRT/LED顯示器,及投影機等,輸入HDMI信號可以駁接PS3,XBOX360,藍光DVD,高清機頂盒等。用戶可以輸出把信號同時連接顯示器,投影機或電視機VGA等設備。

本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

真誠服務是我們的理念，顧客滿意是我們的宗旨。本公司將以惠的價格提供給客戶的產品，并竭誠為客戶提供優質服務。

美國沃爾瑪、清華同方、TCL、研祥集團、、富士康、同州等*企業的商用設備視頻供應商

電話：0755-36816040;0755 36816041，13418488866

聯系人：周德志

Hhttp://www.hdmi-video.com

EMAIL： did@hdcvt.com

HDMI轉VGA

型號:HDV331

一.產品特點

Ⅰ：簡介:

  HDMI轉VGA是一款可以將高清視頻HDMI數字信號轉換為VGA模擬信號及AUDIO模擬音頻信號的轉換器, HDMI信號可以駁接PS3,XBOX360,藍光DVD,高清機頂盒等,輸出VGA可以駁接家用CRT/LED顯示器,HD TV電視VGA-IN,投影儀VGA-IN等,可方便為沒有HD TV高清電視的朋友解決一時之憂

    HDMI轉VGA高清視頻轉換器,采用數字轉換芯片,將HDMI數字信號轉為VGA模擬視頻信號,不對信號進行縮小,放大等任何技術處理,HDMI輸出支持1080P/1.3,輸出與輸出完全一致(點對點輸出)

Ⅱ：產品特點:

1. 無需要軟件支持,即插即用

2. 全硬件轉換處理,具有圖像清晰度高,亮度好,對比度高,畫質好特點

3.支持HDMI1.3版本(兼容1.0/1.1/1.2),自動檢測HDCP

4.體積小,移動性強

 Ⅲ：技術參數:

1.HDMI輸入----HDMI輸入格式: 480P/720P/ 1080I/1080P/60Hz

2.VGA輸出:-----VGA輸出分辨率:隨輸入的HDMI信號而變化

640*480@60Hz、800*600@60Hz、

1024*768@60Hz、1280*720@60Hz、

1280*768@60Hz、1280*800@60Hz、

1280*1024@60Hz、1360*768@60Hz、

1600*1200@60Hz、 1920*1080@60Hz

(此分辨率需要后端顯示設備支持,輸出與輸入同步)

HDMI與VGA對應分辨率

3.音頻輸出格式:模擬立體聲音頻(0.5~1.5 Voltsp-p)

4.電源適配器:AC100~240V轉DC/5V直流輸出電源

Ⅳ:接口功能

1.HDMI輸入接口,駁接PS3/XBOX360/PC顯卡/高清播放機/藍光DVD/高清機頂盒/筆記本電腦等

2.VGA信號輸入接口,駁接投影儀(三槍,三星,SONY,NEC等投影儀)或LCD顯示器

3.音頻輸出接口:駁接立體聲功放機或耳機

4.DC/5V:電源輸入接口(DC/5V 600mA)

二.附件說明:

三.技術參數

三. 隨機配送附件圖示:

電源適配器

物理連接口示意圖:

圖1.1  前面板示意圖

DC/5V：電源輸入接口,輸入5V/1A電源

HDMI Input：HDMIl輸入接口

VGA OUTPUT:VGA輸出接口

Audio out:模擬2.1音頻輸出接口

LED;電源指示燈,通電后常亮

連接與操作:

1.              通過HDMI線把輸出設備如PS3/XOBX360/高清播放機等與轉換器連接起來；

2.              通過VGA線把轉換器VGA輸出接口與顯示器,投影機或電視的VGA接口連接起來；

3.  把電源接入市電220V

注意事項:

請正確使用并妥善保養，以保證產品性能以及正常工作。

1.     要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。

2.     所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。

3.     請勿用濕手接觸本機電源適配器插頭

4.     從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線.

5.     機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭)

6.     請勿開啟機蓋,切勿接觸機內任何器件.

7.     必須使用廠家提供或經廠家認可的電源適配器

在通電前，應仔細檢查連接線是否正常，必須在保證所有接口為正常連接。常見故障判斷及處理方法如下：

質量保證聲明

本公司對其產品予以，同時確保其生產無原料和生產工藝方面的缺陷。

如若由于此類缺陷造成產品無法正常使用的，而且自發貨日期算起一年內通知本公司的，本公司有權根據實際情況，決定是否對其問題產品進行修理或者替換。由于機械、電氣、濫用產品或者擅自修給等原因所造成的問題，公司不承擔其責任。

如若報修符合上述維修條件的問題產品，報修者需要按當時產品零件的市場價格和維修人員的市場價值支付相關的維修費用。

本手冊所包含之信息是經過仔細核實并確保無誤的。本公司不為由于本手冊可能所含錯誤所帶來的風險或者損失承擔責任。無論何種情況，即或告悉此類損失的可能，本公司亦不對此手冊所含之錯誤或者遺漏所引起的直接的、非直接的、特殊的、偶然的或者由此帶來的后續損失承擔責任。本公司保留不需要提前通知本手冊讀者而對其內容做出更改的權利。
