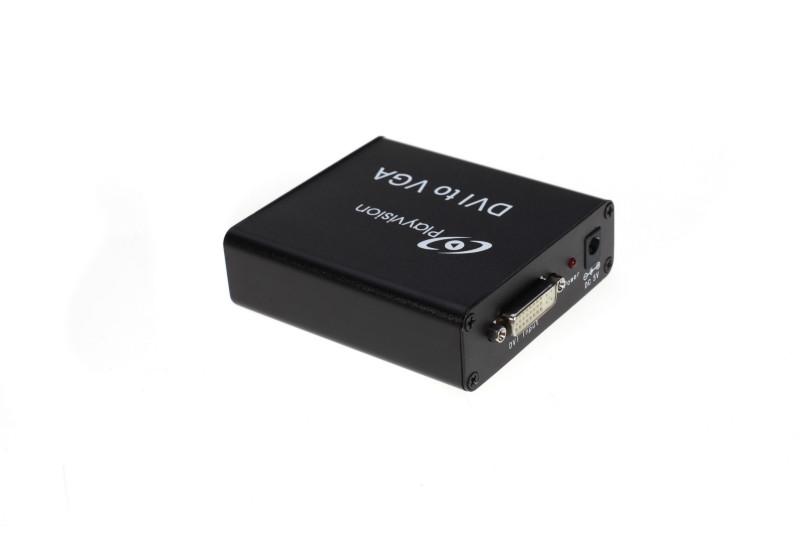

供應DVI轉VGA，視頻信號轉換器

DVI to VGA  轉換器

玩視科技DVI轉VGA轉換器,型號:HDV-DV01，可以將電腦PC的顯卡輸出的DVI信號或工業產品DVI信號源，經過這個設備，接到普通VGA顯示器或VGA投影儀等顯示設備上，無需要任何安裝軟件，即插即用，就可以在顯示器或投影儀上達到你需要的顯示效果；從而讓普通VGA顯示器代替DVI監視器

產品特點:

◆ 連接帶有DVI-D接口的電腦和模擬信號(VGA)顯示器或VGA口設備

◆ 支持分辨率：1920*1200@60Hz

◆ 支持DDWG標準

◆ 采用工業級別生產工藝，鋁合金外殼

◆ 采用了DAC數字化處理高集成度處理芯片

◆ 采用高清數字處理技術，對圖像畫質的亮度，對比度，清晰度，無損轉換

◆  24小時不間斷供電方案設計

包裝清單

1. DVI轉VGA轉換器一臺

2. 5V電源一個

3. 用戶手冊一本

安裝步驟與調試方法：

1. 連接VGA顯示屏到設備

2. 連接DVI信號源到設備

3. 連接附帶的5伏電源到設備，打開電源開關

4. 電源需先連接到顯示屏，再連接到信號源設備

產品規格

DVI 帶寬 .....................................................................165 MHz

VGA 帶寬 .....................................................................350 MHz

DVI視頻輸入信號......................................................... 1.2 Volts p-p

Input DVI DDC Signal ........................................ ......  5 Volts p-p (TTL)

VGA視頻輸出信號 ..................................................... 1.4 Volts p-p

VGA同步輸出信號.............................. ........................5 Volts p-p(TTL)

分辨率 ...................................................................1920 x 1200

DVI 輸入口類型.......... ..................................................DVI-I

VGA 輸出類型..... ....................................................... HD-15

功  率.......................................................................... 3Watts(max.)

電  源 ............................................................................5V DC

尺  寸......................................... ....................... 84mm(W) x28mm(H)x100mm(L)

接口功能介紹

1. DVI-I Input:―――DVI輸入接口，連接PC顯卡或?qū)I(yè)的DVI設備

2. POWER---------------電源指示燈，當接入電源時，指示燈亮

3. DC/5V-----------------電源輸入接口，連接220V轉DC 5V電源適配器

4. VGA Output-------------VGA輸出接口，連接15針的投影機或顯示器等

Input/Output resolution:

       PC：VGA@60、VGA@72、VGA@75、VGA@85 SVGA@60、SVGA@72、SVGA@75、SVGA@85  XGA@60、XGA@70、XGA@75、XGA@85 SXGA@60、SXGA@75、SXGA@85、UXGA@60  1152@70、1152@75、1152@85

       HD/RGB：480i@60、576i@50、480P@60、576P@50、720P@60、720P@50、1080i@60、1080i@50、1080P@60、 1080P@50、1080P@30、1080P@25、1080P@24

連接示意圖
