供應AV轉VGA,視頻信號轉換器，安防監控控制器

引言

玩視科技（深圳）有限公司

玩視科技公司主要產品有,HDMI轉,HDMI轉VGA,,BNC轉VGA,BNC轉HDMI,轉HDMI,轉VGA,VGA轉HDMI,色差轉VGA,色差轉HDMI,HDMI分配器,HDMI一分二,HDMI二分四,HDMI一分八,HDMI一分十六,DTS音頻,等

玩視科技有限公司，是一家專業開發設計高清次世代產品的高科技企業；公司致力于高清視頻轉換設備、HDMI切換設備、HDMI分配設備、延長器，以及索尼PS系列配件、微軟XBOX、XBOX360系列配件、任天堂系列配件、蘋果IPHONE和IPOD系列配件、次世代高碼流音頻解碼系統和5.1HIFI耳機等產品的開發生產；同時，公司還是美國沃爾瑪、清華同方、TCL、研祥集團、、富士康、同州等*企業的商用設備供應商，為這些企業定制各種特殊的電子測試設備。

尊敬的客戶：

您好！

非常感謝您購買本公司的產品。為了實現產品的效果和保證安全，請您在對產品進行連接、操作、調試前仔細閱讀本手冊。此手冊請予以保留，以備將來查閱。

本公司所生產的HDMI轉換器、切換器、網線延長器、矩陣、分配器等系列產品，其設計之目的是為了讓您的影音設備使用起來更便捷，更舒適，更，更節能。

      這款型號為HDV200-B(BNC轉VGA)是一款針對安防、醫療、家庭用戶設計的無損視頻轉換器，它可以將視頻信號使用進的數字圖像處理技術轉換成為各種分辨率的VGA信號，從800X600到1920X1200的各種VGA分辨率輸出，以達到實現顯示器點對點的顯示效果，從而展現畫面。
      該產品廣泛用于DVR后端監視器、視頻教學設備、地鐵工程、工業等，取代傳統的CRT監視器，體積小、畫質清晰、即插即用、簡單方便。

本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

真誠服務是我們的理念，顧客滿意是我們的宗旨。本公司將以惠的價格提供給客戶的產品，并竭誠為客戶提供優質服務。

美國沃爾瑪、清華同方、TCL、研祥集團、、富士康、同州等*企業的商用設備視頻供應商

電話：0755-36816040;0755 36816041，13418488866

聯系人：周德志

Hhttp://www.hdmi-video.com

EMAIL： did@hdcvt.com

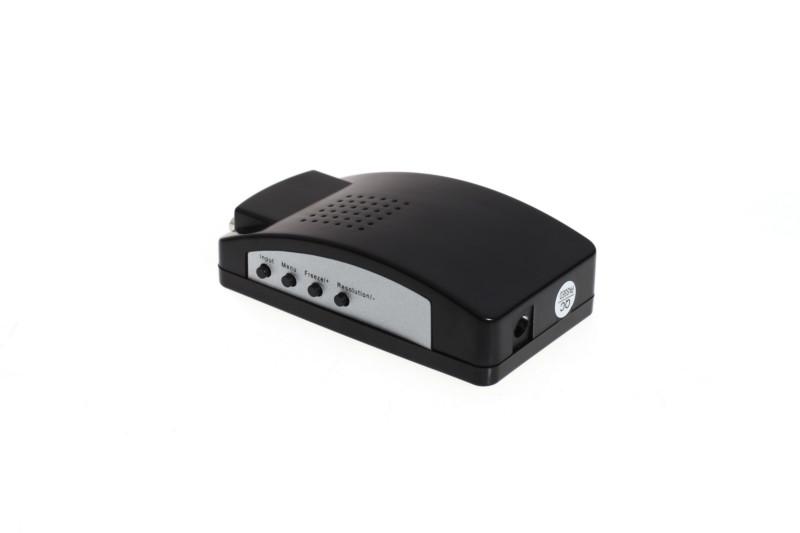

型號:HDV200-B

功能:CVBS+SVIDEO+VGA TO VGA

設計理念:

     HDV200-BNC(cvbs轉VGA)是一款針對安防、醫療、家庭用戶設計的無損視頻轉換器，它可以將視頻信號使用進的數字圖像處理技術轉換成為各種分辨率的VGA信號，從800X600到1920X1200的各種VGA分辨率輸出，以達到實現顯示器點對點的顯示效果，從而展現畫面。

     該產品廣泛用于DVR后端監視器、視頻教學設備、地鐵工程、工業等，取代傳統的CRT監視器，體積小、畫質清晰、即插即用、簡單方便。

產品簡介:

1：產品功能

輸入接口：1x(BNC), 1xS-Video, 1xVGA

輸出接口：1xVGA

2：輸出分辨率

800X600@60Hz，800X600@75Hz，1024X768@60Hz，1280X1024@60Hz，1440X900@60Hz，1680X1050@60Hz，1920X1080@60Hz，1920X1200@60 1920X1200@60Hz

3：輸入信號格式

和S-Video輸入：自動識別PAL、NTSC

VGA輸入：BYPASS

4：使用操作介紹

產品特點:

1：輸入支持PAL、NTSC、SECAM全制式
2：可實現從 800X600到1920X1200 VGA輸出分辨率的切換
3：亮度、對比度、清晰度、色度、色調、水平位置、垂直位置等可調
4：位圖OSD顯示
5：支持凍結功能
6：數字化梳狀濾波器，實現亮色分離
7：3D運動補償
8：標準化信號輸出設計，無失真還原自然視界
9：工業級產品設計，24小時不間斷工作，穩定可靠
10：體積小，便于放置(size:110X56X36mm)
11：DC 5V供電

接口說明：

二.附件說明:

三.技術參數

三. 隨機配送附件圖示:

電源適配器

物理連接口示意圖:

圖1.1  前面板示意圖

DC/5V：電源輸入接口,輸入5V/1A電源

LED：電源指示燈

1.----------------------------BNC輸入接口;駁接攝像頭/監控頭

2.---------------------------S端子輸入接口;駁接機頂盒/DVD

3.----------------------------VGA輸入接口;駁接電腦PC或筆記本

4.-----------------------------VGA輸出接口,駁接顯示器,投影儀

5.------------------------------INPUT按鈕,輸入端子BNC,S-VIDEO,VGA輸入通道

6.------------------------------MENU 菜單調節

7.----------------------------------Freeze/+  圖像動結按鈕,配合MENU為UP功能

8.----------------------------------Resolution/- 分辨率輸出按鈕,配合MENU為DOWN功能

連接與操作:

1.通過BNC線把監控攝像頭與轉換器連接起來；

2.通過S端子線把機頂盒DVD連接起來

3.通過VGA線把轉換器VGA輸出接口與顯示器,投影機或電視的VGA接口連接起來；

4.把電源接入市電220V

注意事項:

請正確使用并妥善保養，以保證產品性能以及正常工作。

1.     要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。

2.     所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。

3.     請勿用濕手接觸本機電源適配器插頭

4.     從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線.

5.     機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭)

6.     請勿開啟機蓋,切勿接觸機內任何器件.

7.     必須使用廠家提供或經廠家認可的電源適配器

在通電前，應仔細檢查連接線是否正常，必須在保證所有接口為正常連接。常見故障判斷及處理方法如下：

質量保證聲明

本公司對其產品予以，同時確保其生產無原料和生產工藝方面的缺陷。

如若由于此類缺陷造成產品無法正常使用的，而且自發貨日期算起一年內通知本公司的，本公司有權根據實際情況，決定是否對其問題產品進行修理或者替換。由于機械、電氣、濫用產品或者擅自修給等原因所造成的問題，公司不承擔其責任。

如若報修符合上述維修條件的問題產品，報修者需要按當時產品零件的市場價格和維修人員的市場價值支付相關的維修費用。

本手冊所包含之信息是經過仔細核實并確保無誤的。本公司不為由于本手冊可能所含錯誤所帶來的風險或者損失承擔責任。無論何種情況，即或告悉此類損失的可能，本公司亦不對此手冊所含之錯誤或者遺漏所引起的直接的、非直接的、特殊的、偶然的或者由此帶來的后續損失承擔責任。本公司保留不需要提前通知本手冊讀者而對其內容做出更改的權利。
