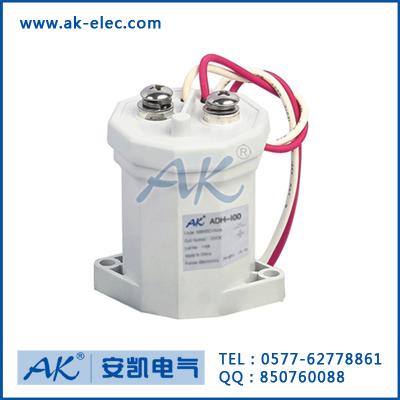

供應ADH-200ADH-100高壓直流繼電器

一、 產品概述

   ADH系列直流高壓繼電器（可完全替代美國泰科Tyco同類產品）可廣泛應用于電動汽車、光伏發電逆變器、電池包、電瓶車、電力機車、電動叉車、48VDC通訊電源、110VDC電力備用電源等領域中，市場廣闊。

二、 產品特點

1、 負載電流可攜帶100A，工作電壓為500VDC.

2、 氣密型：可在有害環境下工作，如、潮濕、灰塵等，線圈或觸點不會氧化和被污；安全  性，可在易爆環境下工作；

3、 同類產品體積最小，重量最輕；

4、 沒有線圈電磁反力；

5、 線圈接頭方式非常方便；

6、 加裝了防護蓋，提高了使用時發生的非預期產生的跌落和碰撞的防護性。

三、 型號含義

四、 技術參數

五、 線圈參數

六、 注釋

1、 阻性負載包括電感為300μH的負載

2、 根據外推法得到，建議針對不同情況進行實驗；

3、 壽命后介質耐壓降為500VDC下500MΩ；

4、 觸點合/斷功率為208kW，在208kW后只做斷開實驗

七、 使用條件

1、 貯存溫度：-20℃～+45℃；

2、 使用溫度：-40℃～+85℃；

3、 海拔高度：<4000m；

4、 觸頭的力距：8.8N.m Max；

5、 安裝處的扭力：3.5N.m Max；

6、 安裝方式：任意；

7、 電源電壓波動范圍：0.7~11Ue；

八、 外形安裝尺寸

A、 底安裝外形安裝圖

B、 側安裝外形安裝圖

九、 線圈原理圖
