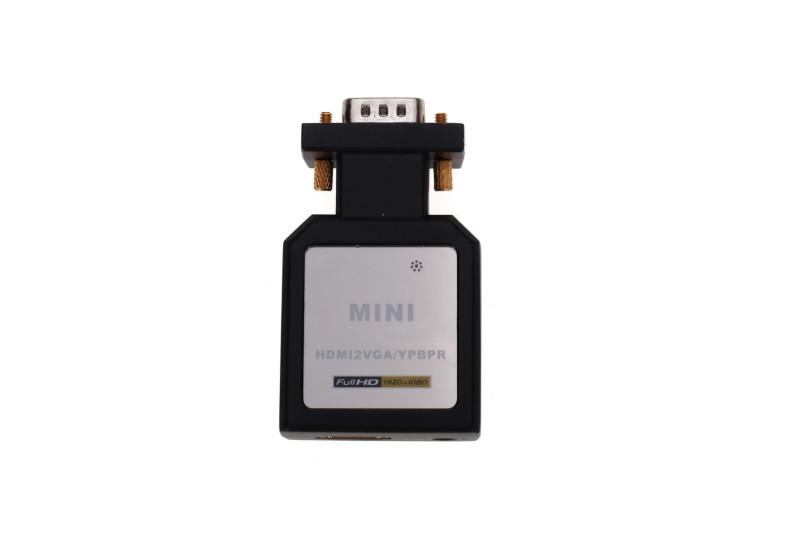

供應HDMI轉VGA加分量，視頻信號轉換器

HDMI轉VGA/YPBR

型號:HDV-M618

一.產品介紹

Ⅰ：簡介

HDMI to VGA/YPBPR轉換器是一款專為沒有HDMI接口的電視機或投影儀而設計的，可方便實現HDMI>VGA或HDMI>YPBPR的格式變換.采用高集成度視頻芯片處理，可將HDMI格式的高清信號轉成高分辨率的VGA信號或高清晰度YPBPR信號，有助于駁接更多不帶HDMI接口的顯示設備（電視，投影，顯示器……）

本產品為純硬件處理，具有畫質好，清晰度高，體積小，無需要安裝驅動程序，攜帶方便，即插即用，移動性強等。

Ⅱ：產品特點

   1. 無需要外置電源(使用HDMI內部電源)

2. 高清晰度HDMI數字化處理芯片，可將HDMI數字信號轉為模擬高分辨率的VGA信號或高清晰的YPBPR信號

   3.可將HDMI高清信號里面的數字音頻信號獨立輸出，同時也可以輸出模擬的2.0立體聲或光纖數字音頻

Ⅳ：產品接口示意圖

     1.輸入接口:HDMI

    2.輸出接口:Ypbpr,VGA,AUDIO-OUT+SPDIF

    3.輸入模式:

      HDMI輸入模式：480I, 480P, 576I, 576P, 720P, 1080I, 1080P

    4.輸出模式:

a.     Ypbp輸出模式：

480i/60Hz, 480p/60Hz, 576i/60Hz, 576p/60Hz,

720p50/60Hz, 1080i50/60Hz,1080p50/60Hz.

      b. VGA輸出模式:

640x480@60/72/75/85Hz, 800x600@60/72/75/85Hz,

1024x768@60/70/75/85Hz, 1152x864@75Hz,1280x720@60Hz,

1280x768@60Hz,1280x800@60H;1280x960@60Hz,1280x1024@60Hz,

1360x768@60Hz,1440x1050@60Hz,1440x900@60Hz,1680x1050@60Hz,

1600x1200@60Hz,1920x1080@60Hz,

5.音頻接口:SPDIF OUT,AUDIO-OUT

SPDIF駁接5.1功放機，可實現5.1音源輸出

二.附件說明:

三.技術參數

 隨機配送附件圖示:

物理連接口示意圖:
