供應用于生產制造的電子產品研發生產 210核心板

核心配置

CPU主頻

400MHZ

DDR2

64M Bytes

Nand Flash

1G Bytes Nand Flash

結構參數

外部接口

郵票孔

核心板尺寸

51mm×45mm×1.2mm

引腳間距

1.0mm

引腳數量

180個引腳

板層

6層，布局布線充分考慮EMC、EMI規則

測試點

內置測試點

電氣特性

輸入電壓

5V、3.3V

工作溫度

-10~70℃

存儲溫度

-20~80℃

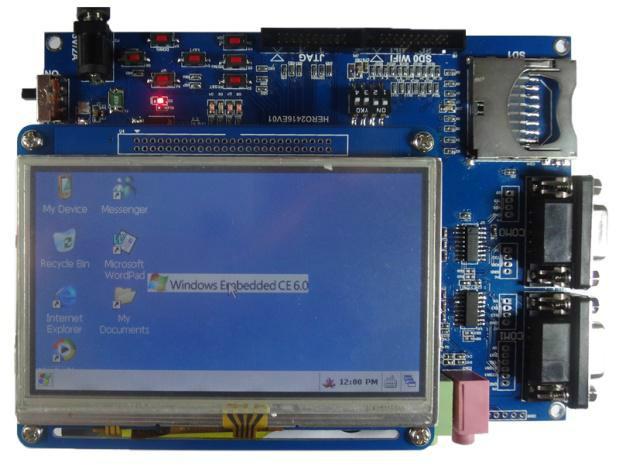

HERO2416核心板引腳

P1

引腳定義

P2

引腳定義

P1.1

P2.1

VDD_BATT

P1.2

P2.2

VDD_BATT

P1.3

P2.3

VDD_BATT

P1.4

P2.4

VDD_DDR2

P1.5

P2.5

VDD_DDR2

P1.6

P2.6

VDD_IO

P1.7

P2.7

VDD_IO

P1.8

P2.8

VDD_ARM

P1.9

P2.9

VDD_ARM

P1.10

P2.10

VDD_ARM

P1.11

P2.11

VDD_ARM

P1.12

CSN0

P2.12

VDD_RTC

P1.13

CSN2

P2.13

GND

P1.14

I2CSDA

P2.14

GND

P1.15

I2CSCL

P2.15

GND

P1.16

DATA0

P2.16

GND

P1.17

DATA1

P2.17

GND

P1.18

DATA2

P2.18

GND

P1.19

DATA3

P2.19

OM1

P1.20

DATA4

P2.20

OM3

P1.21

DATA5

P2.21

OM2

P1.22

DATA6

P2.22

OM4

P1.23

DATA7

P2.23

TXD0

P1.24

DATA8

P2.24

RTSN0

P1.25

DATA9

P2.25

TXD1

P1.26

DATA10

P2.26

RTSN1

P1.27

DATA11

P2.27

TXD2

P1.28

DATA12

P2.28

TXD3

P1.29

DATA13

P2.29

RXD0

P1.30

DATA14

P2.30

CTSN0

P1.31

DATA15

P2.31

RXD1

P1.32

WEN

P2.32

CTSN1

P1.33

OEN

P2.33

RXD2

P1.34

CSN1

P2.34

RXD3

P1.35

IRQ_LAN

P2.35

TOUT1

P1.36

ADDR1

P2.36

TOUT2

P1.37

ADDR0

P2.37

TOUT3

P1.38

ADDR2

P2.38

NetJ2_38

P1.39

NRESET

P2.39

GPC0

P1.40

KEY_RST

P2.40

NetJ2_40

P1.41

PWR_EN

P2.41

NetJ2_41

P1.42

GPA24

P2.42

NetJ2_42

P3

引腳定義

P4

引腳定義

P3.1

KEYINT1

P4.1

HSYNC

P3.2

KEYINT2

P4.2

VSYNC

P3.3

KEYINT3

P4.3

VCLK

P3.4

KEYINT4

P4.4

VDEN

P3.5

KEYINT5

P4.5

VD0

P3.6

KEYINT6

P4.6

VD1

P3.7

EINT0

P4.7

VD2

P3.8

NetJ3_8

P4.8

VD3

P3.9

EINT11

P4.9

VD4

P3.10

EINT12

P4.10

VD5

P3.11

EINT13

P4.11

VD6

P3.12

EINT14

P4.12

VD7

P3.13

EINT15

P4.13

VD8

P3.14

NetJ3_14

P4.14

VD9

P3.15

NetJ3_15

P4.15

VD10

P3.16

NetJ3_16

P4.16

VD11

P3.17

NetJ3_17

P4.17

VD12

P3.18

NetJ3_18

P4.18

VD13

P3.19

ADCIN0

P4.19

VD14

P3.20

ADCIN1

P4.20

VD15

P3.21

NBATF

P4.21

VD16

P3.22

DP_UDEV

P4.22

VD17

P3.23

DM_UDEV

P4.23

VD18

P3.24

VBUS

P4.24

VD19

P3.25

USBDP

P4.25

VD20

P3.26

USBDN

P4.26

VD21

P3.27

NetJ3_27

P4.27

VD22

P3.28

I2S0_LRCK

P4.28

VD23

P3.29

I2S0_SDI

P4.29

LCD_PWM

P3.30

I2S0_CDCLK

P4.30

GPM0

P3.31

I2S0_SDO

P4.31

GPB5

P3.32

I2S0_SCLK

P4.32

GPB6

P3.33

SD0_DAT0

P4.33

GPB9

P3.34

SD0_DAT1

P4.34

GPB10

P3.35

SD0_DAT2

P4.35

CLKOUT1

P3.36

SD0_DAT3

P4.36

NetJ4_36

P3.37

SD0_CMD

P4.37

GPA23

P3.38

SD0_CLK

P4.38

NetJ4_38

P3.39

SD0_CDN

P4.39

SPICS0

P3.40

SD0_WPN

P4.40

SPIMISO0

P3.41

SD1_DAT0

P4.41

SPICLK0

P3.42

SD1_DAT1

P4.42

SPIMOSI0

P3.43

SD1_DAT2

P4.43

NetJ4_43

P3.44

SD1_DAT3

P4.44

NetJ4_44

P3.45

SD1_CMD

P4.45

TSYP

P3.46

SD1_CLK

P4.46

TSXP

P3.47

SD1_CDN

P4.47

TSYM

P3.48

SD1_WPN

P4.48

TSXM
