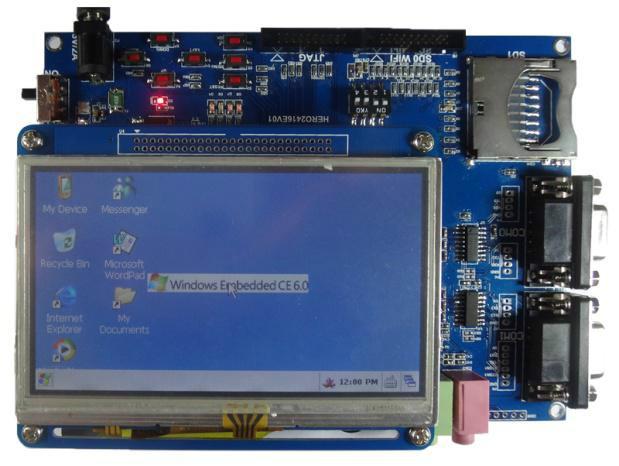

供應S5PV210核心板

核心配置

CPU主頻

800M/1G Hz

DDR

512M Bytes DDR2

Nand Flash

1G Bytes

結構參數

外部接口

郵票孔特性，焊接固定

核心板尺寸

71.99mm×55.33mm×1.6mm

引腳間距

1.27mm

引腳焊盤尺寸

1.6mm*0.8mm

引腳數量

194

板層

6層

測試點

內置測試點

電氣特性

輸入電壓

3.3V~5V、3V

工作溫度

-10~70℃

存儲溫度

-20~80℃

P1

引腳定義

P2

引腳定義

P1.1

OM1

P2.1

VDD_5V

P1.2

OM2

P2.2

XADCAIN0

P1.3

OM3

P2.3

XVVDEN

P1.4

XNRSTOUT

P2.4

XVVCLK

P1.5

XEINT29/KP_ROW5

P2.5

XVVSYNC

P1.6

XEINT16/KP_COL0

P2.6

XVHSYNC

P1.7

XEINT18/KP_COL2

P2.7

XVVD1

P1.8

XEINT6_SD0_NWP

P2.8

XVVD0

P1.9

XEINT9

P2.9

XVVD2

P1.10

XEINT27/KP_ROW3

P2.10

XVVD8

P1.11

XEINT17/KP_COL1

P2.11

XVVD13

P1.12

XEINT10

P2.12

XVVD3

P1.13

XEINT20/KP_COL4

P2.13

XVVD22

P1.14

XEINT25/KP_ROW1

P2.14

XVVD5

P1.15

XEINT21/KP_COL5

P2.15

XVVD21

P1.16

XEINT12/HDMI_CEC

P2.16

XVVD7

P1.17

XEINT7

P2.17

XVVD11

P1.18

XEINT19/KP_COL3

P2.18

XVVD6

P1.19

XEINT13/HDMI_

P2.19

XVVD16

P1.20

XEINT24/KP_ROW0

P2.20

XVVD10

P1.21

XEINT28/KP_ROW4

P2.21

XVVD14

P1.22

XEINT26/KP_ROW2

P2.22

XVVD4

P1.23

XCIYDATA5

P2.23

XVVD15

P1.24

XCIYDATA4

P2.24

XVVD18

P1.25

XCIPCLK

P2.25

XVVD9

P1.26

XCIYDATA2

P2.26

XVVD12

P1.27

XCIYDATA3

P2.27

XVVD17

P1.28

XCICLKENB

P2.28

XVVD19

P1.29

XCIYDATA7

P2.29

XVVD23

P1.30

XCIYDATA6

P2.30

XVVD20

P1.31

XI2CSDA1

P2.31

XI2SCDCLK1/PCM_EL

P1.32

XI2CSCL1

P2.32

XI2SSDO1/PCM_SOUT1/A

P1.33

XUODP

P2.33

XI2SSDI1/PCM_SIN1/AC

P1.34

XUODM

P2.34

XI2SSCLK1/PCM_SCLK1/

P1.35

XUHDM

P2.35

XI2SLRCK1/PCM_FSYNC1

P1.36

XUHDP

P2.36

AUDIO_XI2SLRCK0

P1.37

XUOID

P2.37

AUDIO_XI2SSDI0

P1.38

XUOVBUS

P2.38

AUDIO_XI2SCDCLK0

P1.39

XCIYDATA1

P2.39

AUDIO_XI2SSDO0_0

P1.40

XCIYDATA0

P2.40

AUDIO_XI2SCLK0

P1.41

XCIHREF

P1.42

XCIVSYNC

P1.43

XURXD2/UART_AUDIO_RX

P1.44

XUODRVVBUS

P1.45

XUTXD2/UART_AUDIO_TX

P1.46

XURXD3/CTSN2/UART_AU

P1.47

XUTXD3/RTSN2/UART_AU

P1.48

XADCAIN9_XP

P1.49

XADCAIN6_YM

P1.50

XADCAIN7_YP

P1.51

XADCAIN8_XM

P1.52

M_NRESET

P1.53

XADCAIN1

P3

引腳定義

P4

引腳定義

P3.1

XMMC2CDN/SPI_MISO2

P4.1

PDN

P3.2

XMMC2DATA0/SPI_MOSI2

P4.2

CAMERA_A_GPIO1

P3.3

XMMC2DATA2

P4.3

CAM_A_RESET

P3.4

XMMC2DATA3

P4.4

XPWMTOUT1

P3.5

XMMC2CLK/SPI_CLK2

P4.5

XPWMTOUT0

P3.6

XMMC2CMD/SPI_CSN2

P4.6

WIFI1_PD_GPIO

P3.7

XMMC2DATA1

P4.7

WIFI1_RESET_GPIO

P3.8

XM0CSN1

P4.8

XMMC0CLK

P3.9

XM0OEN

P4.9

XMMC0DATA1

P3.10

XM0WEN

P4.10

XMMC1CLK

P3.11

XM0DATA15

P4.11

XMMC1DATA2

P3.12

XM0DATA14

P4.12

XURTSN0

P3.13

XM0FRNB1/ONDXL_INT1

P4.13

XUCTSN1

P3.14

XM0FRNB2

P4.14

XMMC1DATA3

P3.15

XM0WAITN

P4.15

XMMC1CMD

P3.16

XM0DATA6

P4.16

XMMC0CDN

P3.17

XDACOUT

P4.17

XMMC0CMD

P3.18

XHDMITX2P

P4.18

XMMC1DATA1

P3.19

XHDMITX2N

P4.19

XMMC0DATA2

P3.20

XHDMITX1P

P4.20

XMMC1DATA0

P3.21

XHDMITX1N

P4.21

XMMC0DATA0

P3.22

XHDMITX0P

P4.22

XMMC0DATA3

P3.23

XHDMITX0N

P4.23

XMMC1CDN

P3.24

XHDMITXCP

P4.24

XSPICLK0

P3.25

XHDMITXCN

P4.25

XSPIMISO0

P3.26

XM0DATA7

P4.26

XSPIMOSI0

P3.27

XM0DATA5

P4.27

XSPICLK1

P3.28

XM0CSN5/NFCSN3

P4.28

XSPIMISO1

P3.29

XM0CSN4/NFCSN2

P4.29

XSPICS0

P3.30

XM0DATA13

P4.30

XSPICS1

P3.31

XM0DATA4

P4.31

XSPIMOSI1

P3.32

XM0DATA3

P4.32

XUCTSN0

P3.33

XM0FREN

P4.33

XURTSN1

P3.34

XM0DATA12

P4.34

XUTXD1

P3.35

XM0DATA2

P4.35

XURXD1

P3.36

XM0DATA1

P4.36

XURXD0

P3.37

XM0DATA0

P4.37

XUTXD0

P3.38

XM0DATA10

P4.38

VDD_RTC_AP

P3.39

XM0DATA11

P4.39

DGND

P3.40

XM0ADDR1

P4.40

DGND

P3.41

XM0ADDR0

P3.42

XM0DATA8

P3.43

XM0DATA9

P3.44

XM0FCLE/ONDD

P3.45

XM0FALE/ONCLK

P3.46

XM0FWEN/ONDRPN

P3.47

XM0ADDR2

P3.48

XM0ADDR3

P3.49

XI2CSDA0

P3.50

XI2CSCL0

P3.51

VDD_5V

P3.52

DGND

P3.53

DGND
