BB-1百葉箱

安置溫度、濕度儀器并使其免受太陽直接輻射，而又保持適當通風的白色百葉式木箱。作用是防止太陽對儀器的直接輻射和地面對儀器的反射輻射，保護儀器免受強風、雨、雪等的影響，并使儀器感應部分有適當?shù)耐L(fēng)，能真實地感應外界空氣溫度和濕度的變化。如果裝在封閉的箱子中，就沒有辦法準確測量當時外界的溫度；如果露天的話由于太陽直接照射又會造成溫差，下雨的話又會對溫度計造成損壞。白天，空氣對太陽輻射的吸收能力弱于任一種溫度感應元件；夜晚，空氣的紅外輻射能力又弱于任一種溫度感應元件的表面。任何直接暴露在空氣中的測溫元件，其測量值在白天將系統偏高于氣溫，夜間則系統偏低。為避免這種輻射誤差，必須對測溫元件采取有效的輻射措施。

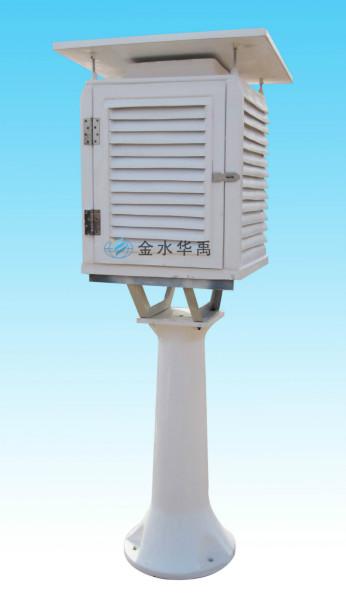

百葉箱通常由木質和玻璃鋼兩種材料制成，箱壁兩排葉片與水平面的夾角約為45°，呈“人”字形，箱底為中間一塊稍高的三塊平板，箱頂為兩層平板，上層稍向后傾斜。

木制百葉箱分為大小兩種：小百葉箱內部高537mm、寬460mm、深290mm，用于安裝干球和濕球、高、

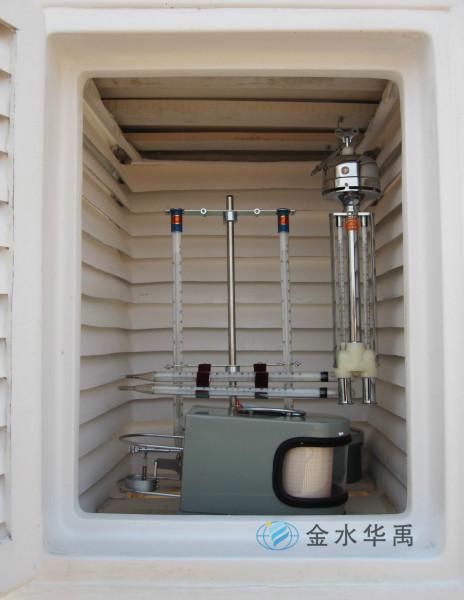

低溫度表、毛發濕度表；大百葉箱內部高612mm、寬460mm、深460mm。用于安裝溫度計、濕度計或鉑電阻溫度傳感器和濕敏電容濕度傳感器。

木制百葉箱的四壁由兩層薄的木板條組成，外層百葉條向內傾斜，內層百葉條向外傾斜，百葉條與水平的交角45度。箱底由三塊木板組成，每塊寬110毫米，中間一塊比邊上兩塊稍高一些。箱蓋有兩層。整個百葉箱內外都是白色。把百葉箱漆成白色，可以將投射在百葉箱上的陽光基本上都反射掉。百葉箱的門朝北開，是為了防止觀測時陽光直接照射箱內的儀器。這樣的結構，使得百葉箱內具有很好的通風性能，同時又使箱內儀器不受太陽直接照射和雨雪的影響，從而保障了空氣溫度的濕度觀測數據的代表性。

結構：

1、百葉箱由門和箱體組成的，百葉箱由木材制成，整體應光滑無毛刺和銹跡。

2、在鎖扣配合下開啟方便，鎖定可靠。

3、百葉箱為木制時，表面應涂防水漆。

4、百葉箱應通風、透氣性能良好。

5、百葉箱在雨天時，雨水不能滲漏到百頁箱里面。

6、百葉箱在睛天時，光線不能直接輻射到百頁箱里面。

7、與百葉箱支架裝配應正確，不得有松脫、變形及其它影響使用的缺陷。

8、百葉箱各零、部件所敷保護層應牢固、均勻、光潔，不得有脫層、銹蝕等缺陷。

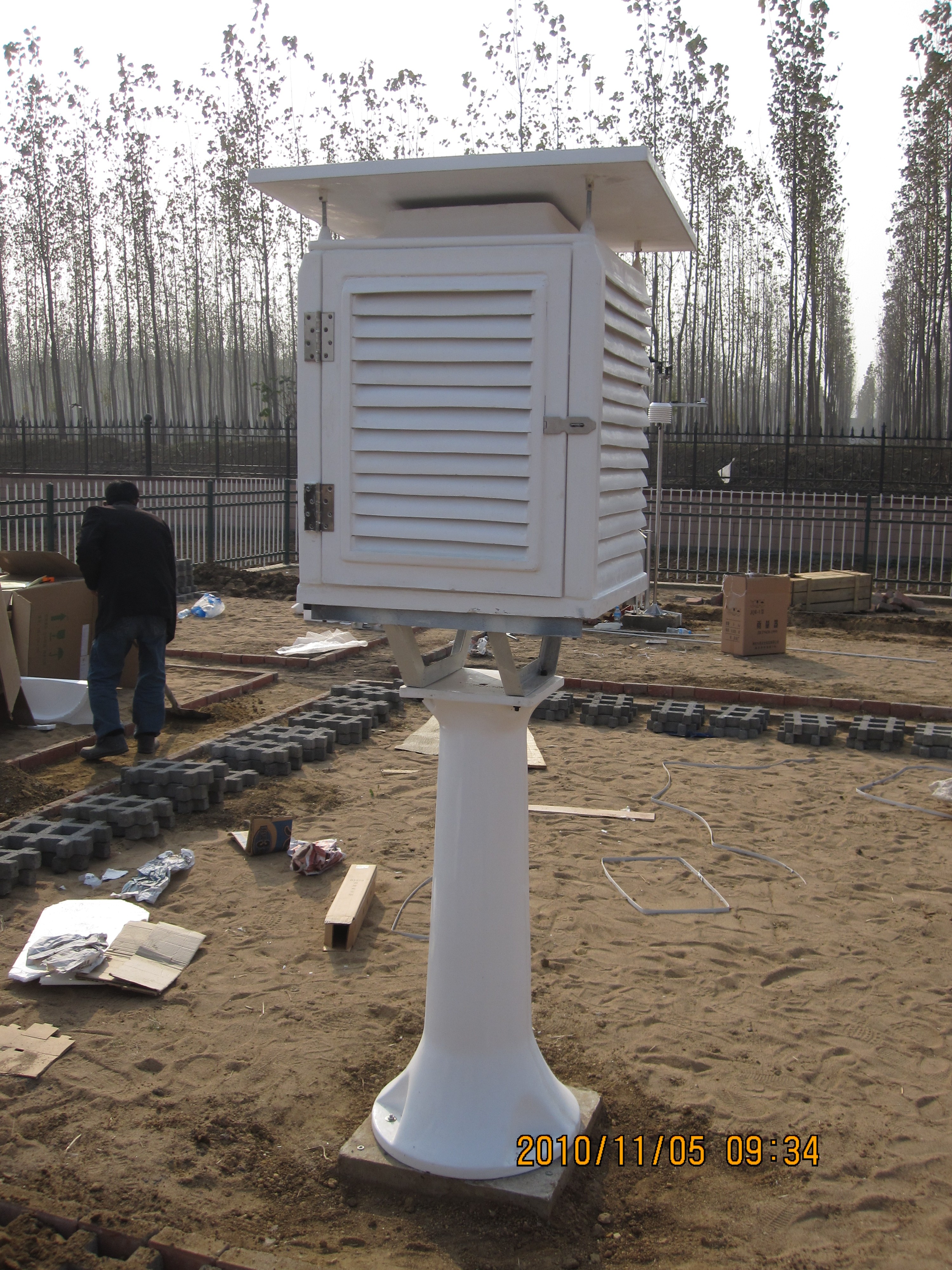

9、百葉箱與安裝支架應安裝方便，并能保證百頁箱在正常使用中不會因風力影響而脫開。

10、百葉箱支架由金屬件構成，底板應有四個安裝孔，便與地面方便安裝固定。
