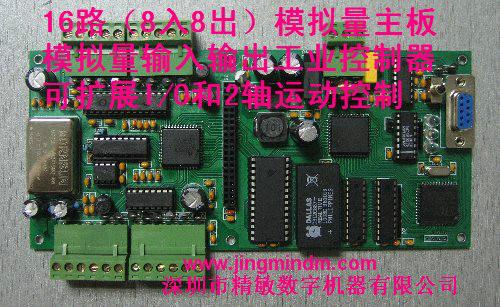

供應8入8出溫度壓力變頻器控制器

 溫度濕度壓力位移等模擬量的采集控制   比例閥、變頻器、直流 電機、激光器等模擬信號的輸出控制  串口監控8路模擬量輸入8路模擬量輸出  工業自動化控制
一、 產品簡介
J-16ADDA 是深圳市精敏數字機器有限公司自主研發的一款的工業級高性能、多功能的 16 路模擬量（8 入8 出）控制器，具有強大的可編程、可擴展、可串口監控的特點，用于外接溫度、濕度、壓力、位移傳感器等 各種模擬量信號，來采集或檢測8 路模擬量信號；還可輸出8 路模擬量信號用于控制比例閥、變頻器、直流電機、 激光器等外部器件； 持通過RS232 串口進行功能擴展，可擴5 個擴展板，功能有I/O、A/D、D/A、步進/ 伺服控制，如可與J-EX2021運動控制擴展板組合使用構成編碼器、多軸步進伺服運動控制、定位系統；也可 與J-EX20DIOMT/MR 數字量輸入輸出擴展板組合使用構成有100 路數字量輸入輸出的大系統，可用于控制模擬 量、數字量信號、步進伺服控制的學習、實驗及各種工業應用。
 工作方式有兩種：
1、獨立控制模式：在電腦上用KEIL C 軟件編好程序，通過RS232 串口線下載到控制器后，控制器脫離電腦，根 據程序進行獨立控制，實現模擬量輸入輸出的邏輯和時序控制。
2、PC 串口監控模式：客戶無需編程，直接使用本公司開發的一款模擬量在線監控應用系統，在PC 電腦運行精 敏模擬量串口監控軟件（上位機軟件），即可在線監控8 路模擬量輸入電壓、實時控制8 路模擬量輸出電壓，多 路模擬量系統還可通過RS485 總線組網構成大型遠程監控系統。此應用系統簡稱為精敏PC 串口監控8 路模擬量 輸入8 路模擬量輸出系統、精敏在線監控16路模擬量系統、J RS485/232 串口控制模擬量系統，包括4部分： J-16ADDA 工業控制器、控制器電源、串口線、PC 機。
二、 技術參數及特性
   1、J-16ADDA 工作電源：外接AC18V 或DC24V，電流2A；擴展板直接從主板（J-16ADDA）的擴展槽中 獲取5V工作電源；本控制器電源輸入部分自帶過壓保護、雷擊靜電保護、整流功能，穩定可靠；
   2、8 路 12 位高精度模擬量信號輸入：采樣頻率為20KHZ，12 位采樣精度，模擬量輸入范圍是［0V-5V］、 ［0V-10V］、［-5V-5V］、［-10V-10V］、[0~20MA]，出廠默認值是［0V-10V］，其它可根據客戶需要定制；可外接溫 度傳感器、壓力傳感器、位移傳感器等各種傳感器信號，需接變送器變送為如前所述的電壓或電流信號；
   3、8路12位高精度模擬量信號輸出：采樣頻率為1KHZ，模擬量輸出精度為12位，模擬量輸入范圍是［0V-10V］， 驅動電流為20mA；可用于控制比例閥、變頻器、直流電機、激光器等外部器件。
   4、抗強電磁干擾能力：采用特有的抗高頻干擾電路,工作穩定可靠,其中每路模擬量輸入和模擬量輸出都有 過壓保護電路,可抗雷擊以及靜電沖擊；可適應高電磁干擾的工業環境 （250A放電焊接場合正常工作）；
   5、采用8051工業級的單片機，模擬量輸入和輸出均采用的模擬量輸入和輸出芯片，穩定可靠；
   6、系統時鐘確保時間控制：內部采用了時鐘芯片DS12C887，可作時間運算和時間控制；
   7、存儲空間大：64K 的程序空間、內部有256字節的RAM、32K數據存儲空間（采用高速鐵電存儲器，故也 可用作RAM）；
   8、硬件高速運算和斷電數據記憶功能；
   9、通信接口：1路或2 路RS232 （抗15千伏靜電沖擊）；可直接通過串口下載程序?qū)崿F(xiàn)獨立控制；或與上位 機如PC 通信實現上位機監控；
   10、串口監控應用通信方式： 簡單需求用RS232通信，電腦與控制器之間是一對一的關系，通信距離10米； 復雜需求可以采用RS485 總線遠程通信，電腦與控制器之間是一對多的關系，通信距離可達1千米左右， 每個控制器可以設定不同的地址，一臺電腦或主控PLC 最多可控制255個控制器。
   11、豐富的可擴展性：通過擴展插槽疊加方式擴展，可擴展I/O板（數字量輸入輸出）和2軸電機運動控制 板，最多可疊加5個擴展板。擴展板參數如下：
   A、數字量輸入輸出擴展板(J-EX20DIOMT/MR)參數：
   1）12路數字量輸入：輸入電壓是12V～24V,輸入電流10mA，NPN 型(低電平有效)；
   2）8 路數字量輸出：其中訂貨物時可選晶體管輸出的和繼電器輸出的兩種型號； 其中晶體管輸出型 （J-EX20DIOMT）：電壓是12V/24V，輸出電流4A，NPN 型； 其中繼電器輸出型 （J-EX20DIOMR）：電壓是0-220V,交直流均可，輸出電流是5A；
   B、2軸電機運動控制擴展板 （J-EX2021）參數：
   1）12路數字量輸入：輸入電壓是12V～24V，輸入電流10mA，NPN 型(低電平有效)； 其中2 路數字量輸入同時可用于外接1路編碼器或電子尺用于位置檢測，其AB 相硬件 碼頻率是200KHZ；
   2）2 路高速步進/伺服輸出控制：其中有2 路輸出可作為高速脈沖輸出，輸出頻率是400KHZ；控制2 路步進或伺服電機高速運動定位控制、速度控制、同時作聯動動作；
   3）2 路晶體管輸出：電壓是12V/24V，輸出電流是4A，NPN 型；
   12、外觀緊湊：采用一體化疊加緊湊設計，無外殼，使用便利的固定孔易安裝； 長×寬×高190mm×85mm×28mm；安裝孔尺寸：長×寬 182mm*77mm； 擴展板：長×寬×高 90mm*85mm*28mm；安裝孔尺寸：長×寬 82mm*77mm；可直接插在運動控制主板 （J-120MBADD）上面，用螺柱固定安裝；
   13、系統穩定性：采用了外置的看門狗電路及輸入輸出全光電隔離及嚴格的高頻濾除特性，使系統穩定可靠 工作。
   14、編程軟件：?jiǎn)纹瑱C(jī)程序用KEIL C （單片機C 語言），擴展板由主板（J-120MBADD）編程控制；上位機程序可用VB、VC、DELPHI 等軟件編程。

三、 用途
   1、可外接溫度、濕度、壓力、位移傳感器等各種模擬量信號，用于8 路模擬量檢測采集；可輸出8 路模擬 量信號用于控制比例閥、變頻器、直流電機、激光器等外部器件；
   2、可與數字量控制擴展板（J-EX20DIOMT/MR）配合使用，可外接光電式、電容式、電感式、霍爾式等各 種傳感器；可控制氣缸、電磁閥、繼電器、燈光等；
   3、可與運動控制擴展板（J-EX2021）配合使用，擴展1路編碼器檢測輸入通道，外接編碼器用于位置檢 測控制；同時可擴展2 路運動控制功能，外接步進或伺服電機進行聯動運動控制；
   4、可靈活應用在100 個點以內的I/O 控制、16路模擬量控制、6 軸以下的運動控制、3 路編碼器以下的定 位控制等各種工業自動控制場合，可代替國外品牌PLC 用于模擬量輸入輸出的控制場合；可靈活應用在各種工業 自動控制場合，如冶金、化工、塑料、印刷、輕紡、食品、包裝等行業中的生產機械、工業流水線、各種機床的 工業控制設備中。
四、 發貨信息
控制板、程序串口下載線1 條、電子版技術 料、安裝螺釘；發貨方式：快遞。 獨立模式技術 料：編程軟件及教程、應用 例、下載軟件、說明書及接線圖； 串口監控模式技術 料：精敏上位機監控軟件、說明書及接線圖；
五、 售后服務
1、正常使用下，控制器自售出之日起一年內出現質量問題可獲免費維修；保修期過后維修收取更換零件的費用。
2、串口通信線、變壓器等贈品或附屬品屬于易耗品，不在保修范圍。
3、因自然力、人為損壞、未按說明使用、不恰當?shù)牟僮?、拆修，或超出使用范圍的濫用等造成的故障，不在保 修 圍內。如需維修時，收取適當?shù)某杀举M(fèi)。

歡迎垂詢：0755-23118591；15361564353 劉小姐！  里旺旺：j010  QQ:2355735139
