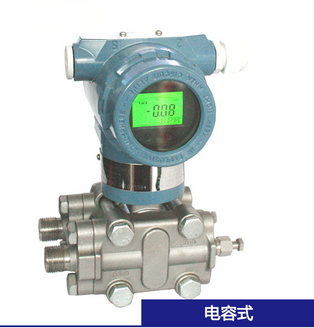

供應電容式智能變送器

1.概述
    MT3000系列小型化電容式智能變送器搭載了我公司積聚國內外技術標準，引進的關鍵設備，所制造的電容式傳感器。整機經過嚴格裝配和測試，經過高低溫智能化補償，具有設計原理，安裝使用簡便等符合工業儀器儀表的通用特點。MT3000系列電容式智能變送器具有多種形式，可用于差壓、流量、絕壓、真空度、液位和比重的測量場合。根據訂貨信息表確定變送器型號。

2.特點
● 電容式傳感器
● 采用微電子機械加工高新技術
● 傳感器輸出電容信號，直接與數字系統接口對接
● 高精度，優于±0.1%（模擬信號）線性輸出：±0.075%（數字智能信號）
● 高量程比：10：1～100：1
● 高穩定性和高可靠性
● 良好的單向過壓能力
● 完善的自診斷及遠程設定通訊功能
● 多參數多方式LED顯示

3.工作原理

    工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給中心的灌充液，中心的灌充液將壓力傳遞到δ室傳感器的中心膜片上。中心膜片是一個張緊的彈性元件，其位移隨所受差壓而變化。中心膜片的位移量為0.10mm，切位移量和壓力成正比。兩側的電容極板之間的電容差值被轉換為相應的電流、電壓或數字HART輸出信號。

4.功能指標

● 使 用對 象：液體、氣體和蒸汽
● 輸 出信 號：4-20mADC
● 測 量范 圍：0～0.1KPa至0～40MPa
● 供 電電 源：12～20mADC，一般為24VDC（見圖2負載特性）
● 負 載特 性：與供電電源有關，在某一電源電壓時帶負載能力，負載阻抗RL與電源電壓VS關系式為：RL≤50（Vs-12）
● 指  示  表：多參數多方式LCD液晶指示表頭
● 防　  爆?。篴.隔爆型ExdⅡCT6 b.本質安全型ExidⅡCT4
● 量程和零點：外部連續可調
● 正 負遷 移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的值，均不能超過測量范圍上限的。正遷移為最小較調量程的500%；負遷移量為最小 較調量程的600%。
● 溫 度范 圍：放大器工作溫度范圍：-29～+93℃（LT型為：-25～70℃）
● 灌充硅油的測量元件：-40～+104℃
● 法蘭式變送器灌充高溫硅油時：+15～315℃
● 普 通硅 油：-40～+104℃
● 靜　　　壓：4、10、25、32MPa
● 濕　　　度：相對濕度為0～
● 容積吸取量：＜0.16cm3
● 阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調

5.技術指標

● 精 確 度：±0.1%、±0.075%
● 死　　區：無（≤0.1%）
● 穩  定  性：六個月內不超過量程的基本誤差值
● 振動影響：在任意軸上，振動頻率為200Hz時，誤差為測量 范圍上限的±0.05%/g
● 電源影響：小于輸出量程的0.005%/V
● 負載影響：電源如果穩定，則負載沒有影響


6.其他參數

● 隔 離  膜 片：316L不銹鋼，哈氏合金C，蒙乃爾或鉭
● 排氣/ 排液閥：316不銹鋼，哈氏合金C，蒙乃爾
● 法 蘭和接 頭：316不銹鋼，哈氏合金C或蒙乃爾
● 接觸介質“O” 環形：橡膠，氟橡膠
● 灌   充   液：硅油或惰性油
● 螺        栓：316L不銹鋼
● 電子殼體材料：低銅鋁合金
● 引壓連接件：法蘭1/4NPT，中心距54mm；接頭1/2NPT或M20×1.5陽螺紋球錐面密封，帶接頭時中心50.8、54、57.2mm（NPT椎管螺紋符合GB/T12716-91）
