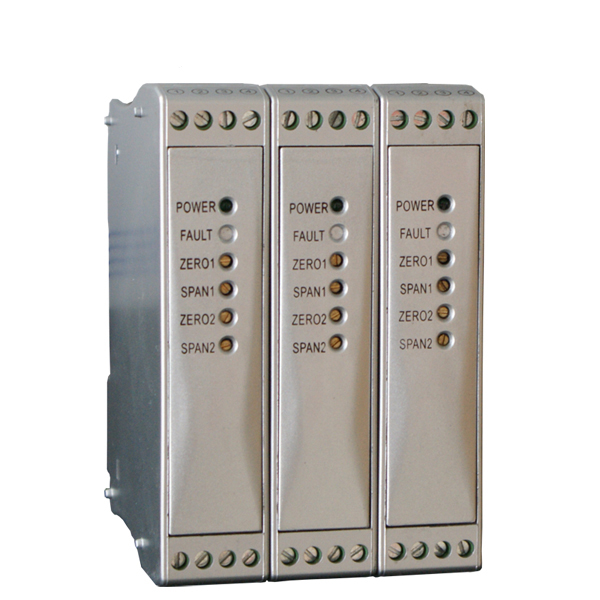

供應型熱電阻輸入信號隔離處理器

1.功能概述

    MTW-12□□型熱電阻輸入信號隔離處理器是一種模塊化卡裝式結構的本安防爆型儀表。它將來自熱電阻的阻值變化轉換為與其溫度成線性關系的4~20mADC（或1~5VDC）的隔離信號輸出。

    隔離部分采用磁隔離技術，經國家防爆檢定機關檢定認可，其本安防爆等級為ⅡCT6。而且主要技術性能指標均高于國內的同類產品。

2.主要技術指標

● 輸  　入：標準熱電阻（三線制）

● 輸入范圍：≥20℃

● 零點遷移：量程的5～10%

● 輸    出：4～20mADC（或1～5VDC）

● 輸出電阻：250Ω（1～5VDC輸出時）

　 　　　　　>500KΩ（4～20mADC輸出時）

● 負載電阻：250～350Ω（4～20mADC輸出時）

● 輸入引線電阻影響：每線電阻≤5Ω（三線相等）

● 精    度：量程≥50mV時，±0.3%；量程< 50mV時，±0.5%

● 冷端補償誤差：≤1℃

● 響應時間：<1s

● 共模干擾：50Hz時，<5mV

● 零點調整：ZERO電位器

● 量程調整：SPAN電位器

● 電    源：24VDC±10%

● 功  　耗：<1.5W

● 環境溫度：0～+50℃

● 相對濕度：<90%RH（不結露）

● 絕緣電阻：電源、輸入、輸出端子間≥100MΩ

● 絕緣強度：電源、輸入、輸出端子間1000VDC/分鐘

● 維  　護：在安裝配線狀態下，儀表可以帶電插拔

● 重 　 量：約150克

● 本安防爆等級：(ib)Ⅱ CT6

● 外形尺寸：29×106×72（寬×高×深）mm

● 儀表安裝：標準35mN導軌卡裝式安裝

3.關鍵工藝

● 雙磁環變壓器隔離技術：真正的輸入、輸出、電源 三隔離

● 阻燃型殼體，按鍵式熱插拔

● 大規模貼片焊裝工藝，標準化生產
