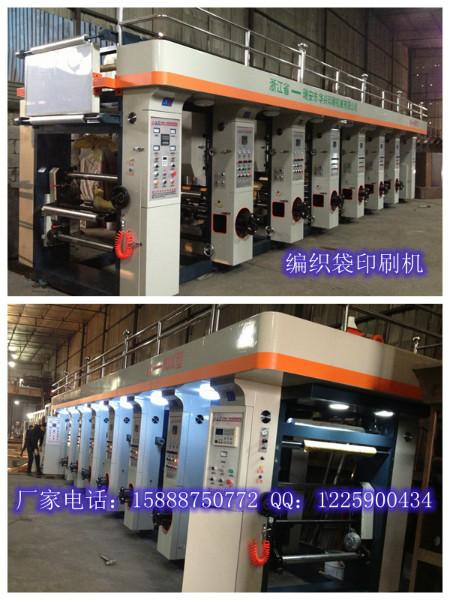

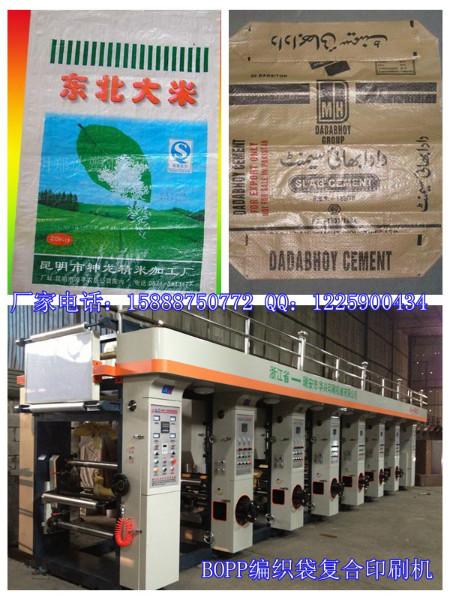

供應編織袋凹版印刷機

2．主傳動機構：主傳動采用變頻器控制電機，帶動同步齒形帶連軸轉動；

3．無軸裝版機構：裝版采用氣缸夾頂式，推動頂板芯軸進行裝版，橫向采用手動式螺桿移動；

4．供墨機構：供墨裝置采用空氣隔膜泵進行循環供墨；

5．油墨刮刀機構：刮刀移動采用低速同步電機減速帶動，刮刀結構為加重型滑板式，可任意調節上下和角度，刮刀壓力采用雙氣缸施壓；

6．壓印機構：壓印采用雙缸同步施壓，壓輥?zhàn)鶠閿[臂式結構，能保證壓輥升降時薄膜張力的穩定性；

7．縱向自動套色機構：光電眼（檢測機構）將采集到的數據傳送至控制系統（控制機構），控制系統（控制機構）將所接收到的數據處理后，再發送指令至低速同步電機（執行機構），由低速同步電機（執行機構）帶動精密滾珠絲桿及補償輥，從而完成自動套色的過程；

8．、放卷牽引機構：、放料牽引采用自動漲力控制磁粉離合器。；

9．收、卷機構：收料架采用雙軸雙工位旋轉塔式，收料A、B卷采用力矩電機控制；

10．干燥機構：烘箱采用離心風機循環吹吸，電熱管分布在每組烘箱的吹風口進行加熱，外加加熱包雙重加熱，溫度由只能溫控儀控制；

11．冷卻機構：每組裝一只離心風機冷卻，確保薄膜降溫，不變形、不拉伸，在主機的兩頭分別裝有獨立的排風機構。

二、主要技術參數

1． 印刷寬度：      800mm

2． 機械速度：      150m/min

3． 印刷速度：      120m/min

4． 套印精度  縱向自動套準精度：      ±0.15mm（整機）

                  橫向手動套準精度：      ±0.2 mm（整機）

5． 放卷直徑：          Φ600mm

6． 收卷直徑：          Φ600mm

7． 收放卷機構：            雙向回轉雙軸雙工位

8． 供墨形式：              隔膜氣泵、循環供墨

9． 刮刀橫向移動：          ±5cm

10．壓印力：            350kg/全幅寬

11．張力控制方式：          雙向回轉雙軸雙工位

12．張力控制范圍：          3-20kg/全幅寬

13．張力控制精度：          ±0.2kg

14．裝夾形式：              氣漲軸（紙芯內徑Φ76mm、外徑Φ92mm）

15．干燥形式：              閉封式電熱循環風干燥氣源壓力：          0.6mpa

16．印刷色數：              7色

17．整機總功率：            80kw

18．機器重量：              約14T

19．外觀尺寸：              1450*3050*3100（長*寬*高）

20．印刷流向：              從右到左

三、主要配件型號、數量及產地

1． 變頻器：       7.5kw         1臺           （匯川品牌）

2． 主電機：       Y132-M2-6     1      7.5kw  （國產品牌）

3． 力矩電機：     YLJ132-25-6   1臺    40nm   （國產品牌）

4．套色系統：                    1套         （科賽）

5．自動張力：     ZXT-B-600      1臺         （浙江中星）

6．磁粉制動器：   FZ25K-3        2臺   2.5kg （浙江勝達）

7．氣缸：         頂板為臺灣亞德客，其余上海

8．軸承：         傳動齒輪箱為進口日本NSK，其余為哈爾濱

9．單向隔墨泵：                   7套        （湖北武漢）

10．溫控儀：                      7套         （浙江余姚）

11．開關按鈕：                                （浙江樂清）

12．低壓電器                                  （正泰或德力西）

13．加熱器：                      7套         （浙江杭州）

14．導向輥：                                    （上海）

15．壓印膠輥：  （420mm、620mm、800mm） 3套   （浙江瑞安）

注：以上產地根據質量報告情況選購如有改動不另行通知。

四、承印材料

1． 聚丙烯膜        OPP/BOPP/CPP    15-60  微米

2． 聚氯乙烯薄膜    PVC/PO/PVDC     40-70  微米

3． 聚酯薄膜        PET             12-60  微米

4． 尼龍膜          PA              15-60  微米

5． 組合層膜        達150g/㎡

6． 組合層壓膜      達150g/m3

7． 玻璃紙          CELLOPHANG      20-30  微米

8． 聚乙烯膜        PE              60-100 微米

注：PE套印誤差為0.2mm

五、各部分結構參數及配置：

1. 放卷裝置

1.1、放卷結構

     1.1.1雙向回轉雙軸雙工位旋轉塔

     1.1.2放卷由自動張力控制器+磁粉制動器控制恒張力

     1.1.3轉塔回轉速度：30秒/轉，雙向回轉

     1.1.4轉塔中心高度：625mm

1.2、放卷配置…………………………………………………………………1套

     1.2.1放料座形式：雙臂、中心、卷繞回轉式…………………………1臺

     1.2.2磁粉制動器（2.5kg）………………………………………………1臺

     1.2.3自動張力控制器（ZXT-B-600）……………………………………1套

     1.2.4放料氣漲軸（3英寸）………………………………………………2條

     1.2.5料旋轉0.75kw馬達及減速裝置……………………………………1條

     1.2.6電氣控制箱…………………………………………………………1只

2、放卷牽引裝置

2.1放卷牽引機構

     2.1.1牽引由輥膠輥剛?cè)峤Y(jié)合，采用雙氣缸下壓

     2.1.2膠輥的離合由雙氣缸完成并與主機聯動；

     2.1.3牽引壓力由獨立氣閥控制

     2.1.4閉環系統張力：GMC/A2工控機自動控制；

     2.1.5張力控制范圍：3-20kg 全幅寬

     2.1.6張力控制精度：±0.2kg

2.2放卷牽引配置

     2.2.1機組單元……………………………………………………………1組

     2.2.2牽引膠輥（Φ120mm、聚氨酯橡膠）………………………………1條

     2.2.3壓輥氣缸……………………………………………………………2只

     2.2.4調壓閥………………………………………………………………1套

     2.2.5電氣控制箱…………………………………………………………1套

3、印刷裝置

3.1印刷結構

     3.1.1裝版方式為氣頂式無軸裝版；

     3.1.2主傳動由同步齒輪帶聯動傳動；

     3.1.3刮刀裝置為升降、前后、擺角，自由調節結構；

     3.1.4壓輥下壓方式為擺臂下壓式與導輥協同動作，保證下壓或上升時所產生            的張力變化為最??；

     3.1.5磨盤采用優質碳素?zé)彳堜摪宀牧现谱?，手?dòng)升降調節；

     3.1.6刮刀往復移動，行程±5mm，由獨立同步減速電機帶動；

     3.1.7套印修正機構由同步電機與滾珠絲桿組成，修正輥采用擺角方式完成；

3.2印刷配置

     3.2.1印刷色組……………………………………………………………7套

     3.2.2封閉循環式烘箱……………………………………………………7臺

     3.2.3干燥送風機…………………………………………………………7臺

     3.2.4數顯自動恒溫儀……………………………………………………7套

     3.2.5印刷膠輥升降裝置…………………………………………………7套

     3.2.6壓印膠輥 420mm、620mm、800mm（隨機）……………………各1套

     3.2.7移動刮刀裝置………………………………………………………7套

     3.2.8套色補償輥裝置……………………………………………………6套

     3.2.9墨斗升降裝置………………………………………………………7套

     3.2.10電氣控制箱……………………………………………………….7套

     3.2.11傳動齒輪減速箱……………………………………………………7套

     3.2.12冷風鼓風機…………………………………………………………7套

     3.2.13冷卻風箱……………………………………………………………7套

     3.2.14水冷輥（選用，價格另計）………………………………………7套

     3.2.15排風機構……………………………………………………………1組

     3.2.16印刷照明日光燈……………………………………………………7支

     3.2.17走臺日光燈…………………………………………………………10支

     3.2.18油墨盤………………………………………………………………1套/色

     3.2.19攪墨棒………………………………………………………………7只

     3.2.20主傳動電機（7.5kw）………………………………………………1臺

     3.2.21主機變頻器（7.5kw）………………………………………………1臺

     3.2.22主傳動軸……………………………………………………………1套

4、收卷牽引裝置

4.1收卷牽引機構

     1.1.1雙向回轉雙軸雙工位旋轉塔

     1.1.2收卷由力矩電機A/B卷收卷

     1.1.3轉塔回轉速度：30秒/轉，雙向回轉

     1.1.4轉塔中心高度：625mm

4.2、收卷牽引裝置

     4.2.1機組單元………………………………………………………………1組

     4.2.2牽引由獨立力矩電機驅動………………………………………………1臺

     4.2.3 A/B卷力矩電機………………………………………………………1臺

     4.2.4牽引鋼輥（Φ120mm、表面鍍硬鉻、動平衡處理）…………………1條

     4.2.5牽引膠輥（Φ120mm、聚氨酯橡膠）…………………………………1條

     4.2.6壓輥氣缸………………………………………………………………2只

     4.2.7調氣閥…………………………………………………………………1套

     4.2.8電氣控制箱……………………………………………………………1套

3、收卷裝置

5.1收卷結構

     5.1.1雙向回轉雙軸雙工為旋轉塔；

     5.1.2雙收卷由兩臺力矩電機獨立驅動

     5.1.3轉塔回轉速度30秒/轉，雙向回轉，裁切自動定位

     5.1.4轉塔中心高度 625mm

5.2收卷配置

     5.2.1收料座形式：雙臂、中心卷繞回轉型………………………………1套

     5.2.2收卷力矩電機（40nm）………………………………………………1臺

     5.2.3收料氣脹軸（3吋）…………………………………………………1套

     5.2.4收料旋轉0.75kw馬達及減速裝置…………………………………1套

     5.2.5電器控制箱……………………………………………………………1套

     5.2.6收卷檢驗燈箱…………………………………………………………1套

6、水冷輥冷卻裝置（可選用，價格另計）

     6.1水循環冷卻，鋁合金制作

     6.2冷卻輥兩端為圓錐滾子軸支撐

     6.3冷卻水自溢回流

     6.4冷卻輥包角大，冷卻面長，冷卻充分

     6.5水源配置（用戶自備）

     6.6 冷卻輥Φ120mm（鋁合金）

7、其他

     7.1走臺：走臺平面高度2000mm……………………………………………1套

     7.2扶梯：5#角鋼……………………………………………………………1套

     7.3照明系統：豪華型節能吸頂燈…………………………………………1套/組

     7.4可帶正反?。ㄕ瓷珨?shù)由客戶設定）裝置（可選用，價格另計）…1套

     7.5排風機構…………………………………………………………………1套

 六、驗收標準

     1、空運轉試驗：以100m/min運轉60min，140m/min運轉30min，機器運轉應平穩無異常雜音和部件發熱現象。

     2、整機各操作和執行機構靈活可靠、無卡阻、振動和不正常移動等現象。

     3、整機導輥應轉動靈活，徑向跳動不大于0.1mm，圓柱度不大于0.02mm，支平衡精度不大于千分之三。

     5、整機轉動部件均應一 安全防護罩以全。

     6、外觀應無材料缺陷，漆層光滑平整。

     7、走料試驗：送料、走料平穩，在穩速工作條件下張動不大于±0.3kg。

     8、印刷試驗：印刷精度應達到合同技術附件標準。

     9、裁切試驗：換卷裁切試驗應達到合同技術附件標準。

     10、各接線端子接線牢固無松動，元器件布局合理、整齊、美觀。

     11、出廠前漏電、過載等安全保護測試應達標規范。

     12、絕緣電阻檢驗：在 動力電路電線和保護接地電路間施加500vd.c時測得的絕緣電阻應小于1mn。

七、需方自備事宜

      1、基礎和安全材料等。

      2、試車用原材料等。

      3、極其外部電氣及管路。

      4、供熱、供氣、冷卻、排廢管道及相應設。

      5、如需油爐加熱，由客戶自備。
