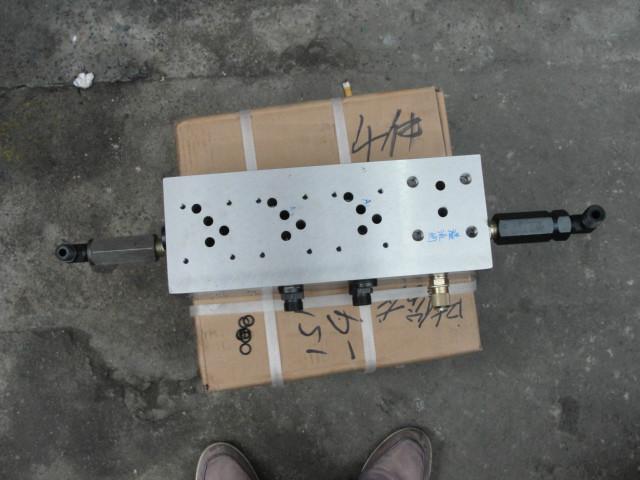

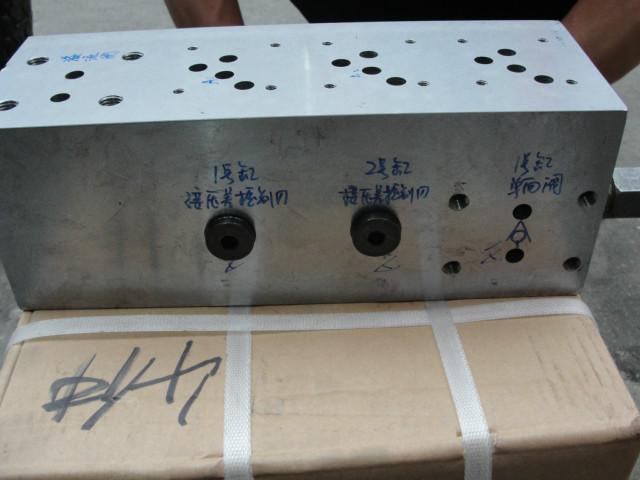

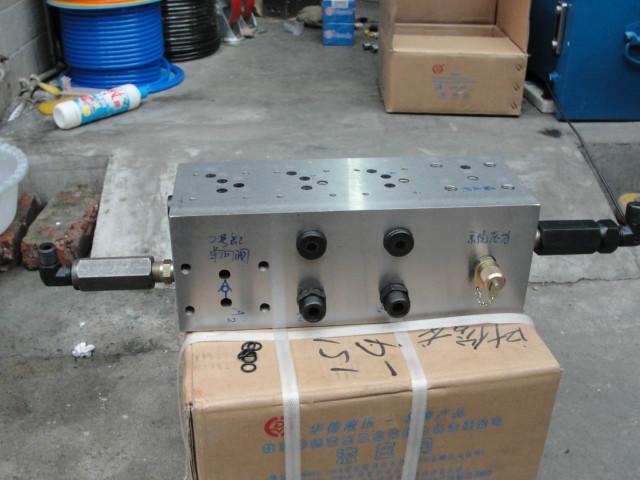

供應油路塊

合肥市油路塊廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18756000691 郵箱： baota52013@qq.com

傳真： 0551-67114377 地址： 安徽合肥市

在線詢盤聯系廠家：18756000691 0551-67114377

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應油路塊）

1 系統的作用

油路塊

　　電液伺服控制系統,在TRT裝置中,屬于八大系統之一的分系統。根據主控室的指令,來實現TRT的開,停,轉速控制,功率控制,爐頂壓力以及過程檢測等系統控制,要實現以上系統的功能控制,最終將要反映在控制透平機的轉速上,就要控制透平靜葉的開度,而控制靜葉開度的手段就是電液位置伺服系統。控制系統的精度,誤差,直接影響TRT系統各階段過程的控制。由此可見,該系統在TRT中的地位,作用是十分重要的。

2系統的構成

系統由液控單元、伺服油缸、動力油站三大部分組成。

液控單元包括調速閥控制單元和透平靜葉控制兩單元，每一單元均由電液伺服閥、電動用電磁閥、快關用電磁閥、油路塊及底座等組成。

伺服油缸為雙活塞桿結構，摩擦力很小，密封性能好。動力油站由油箱、變量油泵、濾油器、冷卻器、管道閥門、檢測器表等組成。

3系統原理

經過方案設計,確定由機、電、液共同構成電液伺服控制系統，其控制方框見圖

油源

液壓鎖

伺服控制器

伺服閥

油缸

曲柄機構

閥板

位置傳感器

由自控系統發出的指令信號，在伺服控制器中與油缸的實際位置信號相比較，成為誤差信號放大后，送入電液伺服閥，伺服閥按一定的比例將電信號轉變成液壓油流量推動油缸運動，由位置傳感器發出的反饋信號不斷改變，直至與指令信號相等時，油缸停止運動，即停在的位置上，是透平靜葉穩定在此開度上。

油缸的直線運動，通過一套曲柄轉變成閥板的旋轉運動，改變閥板或靜葉的工作角度。

通過以上的分析說明，隨著系統信號的不斷變化，透平靜葉的開度也將不斷改變，并通過靜葉開度的變化，達到控制轉數、控制煤氣流量、控制透平出力的目的。
