TS-6 懸臂式數控切割機介紹

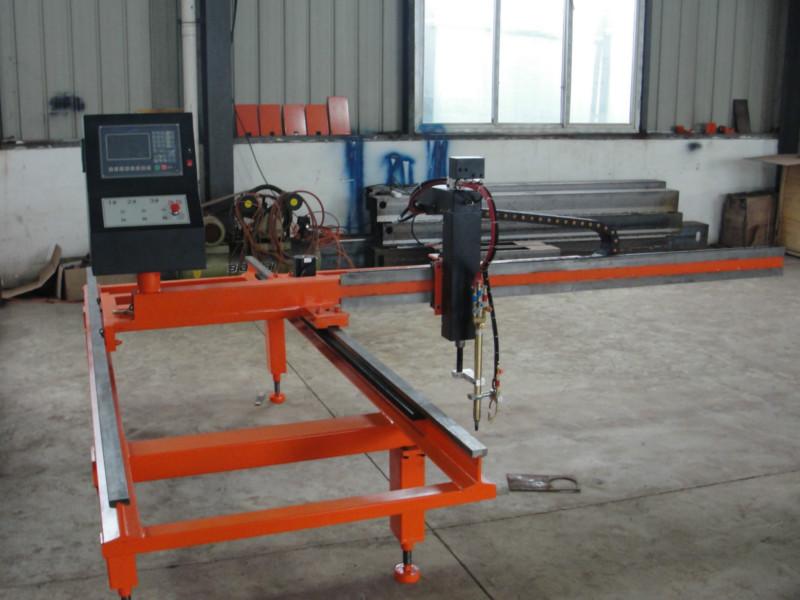

　　外形如圖所示。該型切割機為小懸臂式結構，橫向切割寬度1.4m，縱向切割長度有1.5m、2m、2.5m、3m、3.5m等多種規格,放置鋼板一側進行切割。

技術參數
  橫向長度　　　　　　1600mm　　　　　  有效切割寬度　　　　　1400mm
  導軌長度　　　　　　3000mm　　　　　　有效切割長度　　　　　2500mm
  火焰單割炬　　　　　1組　　　　　　　 火焰切割厚度　　　　  6-200mm
  等離子割炬　　　　　1組　　　　　　　 等離子切割厚度　　　　視等離子電源而定
  移動精度　　　　　　0.01mm/步　　　　  整機運行速度　　　　 0-3500mm/min
  驅動方式　　　　　　單邊驅動 　　　　  電動調高行程　　　　 0-150mm

產品特點
  1.采用單懸臂式結構，懸臂具有較好的穩定性，懸臂跨度大；
  2.橫向、縱向移動采用脈沖電機，縱向?qū)к壙筛鶕?jù)用戶要求無限加長；
  3.可同時配置火焰和等離子兩用切割，可配自動調高功能；
  4.控制系統為自主研發，具有目前國內最為優良的穩定性和抗干擾能力。全中文界面，操作簡單方便，配的漢化圖形轉換軟件，可將CAD圖形直接轉換成切割加工代碼。配U盤接口，辦公室設計圖形經U盤轉入切割機。簡單圖形可以直接在現場輸入切割機。轉換軟件全部中文顯示（也可英文顯示），切割工藝設計簡潔，對不封閉圖形同樣能進行處理，從而很好地實現共邊切割。軟件功能更適用、更強大。
  5.320×240點陣的5.7〞液晶顯示器（可根據要求更換為10.4〞真彩色顯示屏）

技術指標
  1.切割形狀:可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
  2.切割精度:國家標準JB/T10045.3－99；
  3.安裝方式:組合安裝，可隨意搬移,不固定占用場地；
  4.切割寬度:有效切割寬度 0~1400mm；
  5.軌道長度:有效切割長度可根據用戶要求定；
  6.割炬配置:可選配火焰或者等離子割炬；
  7.切割厚度:火焰可切割200mm，等離子切割厚度視所選等離子電源大小而定；
  8.點火調高:自動點火，自動調高；(根據客戶要求可配置自動調高）
  9.數控系統:為自主研發的控制系統，簡單易用，穩定可靠；
  10.數控編程:基于AutoCAD的全自動圖形化編程軟件；
  11.切割氣體:氧氣+或丙烷；
  12.調速范圍:0～3500mm/min（毫米/分鐘）
