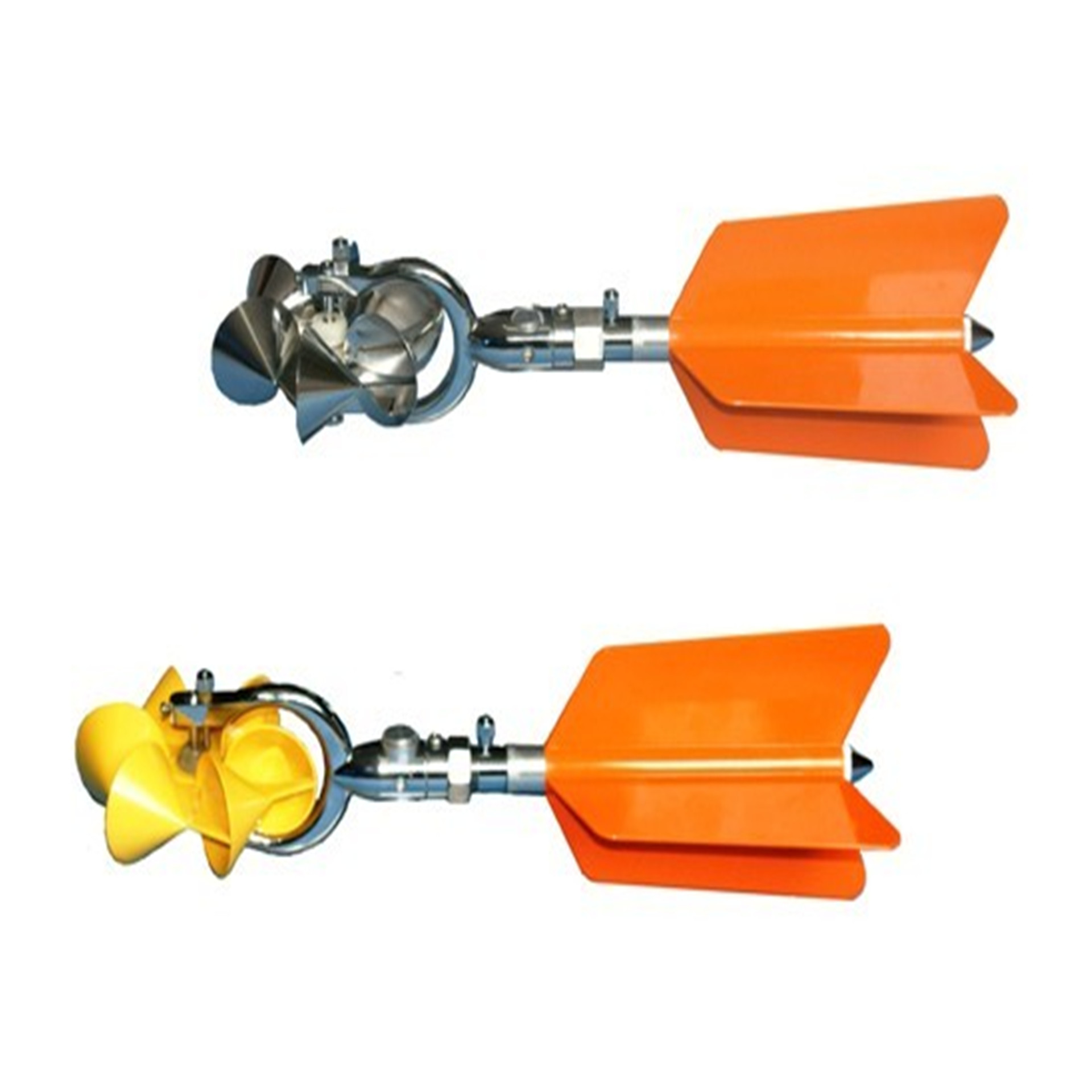

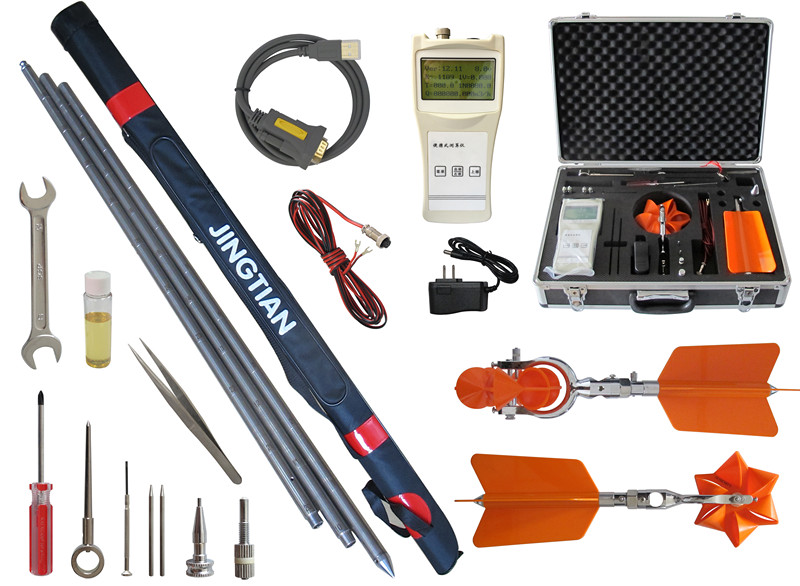

LB70系列旋杯式流速儀
一、主要用途及適用范圍
LB70系列旋杯式流速儀是一種傳統型、垂直軸轉子式流速儀器，用于測量某一過水斷面中設定測點的時段平均流速。
LB70系列旋杯式流速儀符合GB/T11826-2002《轉子式流速儀》等標準。
LB70系列旋杯式流速儀一般適用于低流速（如小型灌渠）的測量，亦可用于徑流實驗、水工實驗等。
二、主要技術性能及參數
1）旋杯回轉直徑：Φ130mm
2）旋杯水力螺距b：70mm（理論值）
3）起轉速度v0：0.016m/s（LB70-1C）
               0.06m/s（LB70-2C、LB70-2D）
4）臨界速度vk：約0.13m/s
（以實際檢定值為準。據統計分析，vk遠小于上述值。）
5）測速范圍：0.02m/s～2m/s（LB70-1C）
             0.1m/s～4m/s（LB70-2C、LB70-2D）
6）輸出信號：開關接點通斷信號
7）信號數/轉子轉數：1/1（LB70-1C、LB70-2C）（每1轉1個信號）
                    1/5（LB70-2D）（每5轉1個信號）
8）開關接點容量： DC U≤24V；I≤120mA
9）接點工作次數： 1×107
10）全線相對均方差m：|m|≤1.5% （用于v≥vk時）
11）相對誤差δ：|δ|≤5%（用于v＜vk時）
12）工作水體環境：水溫0℃～＋40℃
                  水深0.1m～100m
                  懸移質含沙量≤1kg/m3
13）貯存環境：溫度－25℃～＋55℃
              濕度≤90
