J 60路沙盤觸摸屏控制系統程序使用說明書
   簡介: 深圳市精敏數字機器有限公司60路沙盤、智能燈光控制系統程序界面簡潔，操作簡單。用戶可以根據自己需要調整位置，更改每個區域的名稱。每個線路新增效果圖預覽功能，可以向客戶展示該區域的實際情況。本程序配合精敏數字工業級控制器，可以實現60路沙盤智能燈光實時控制。本程序適用任何形式、地形、各種位置標記演示(如水電站布局)等沙盤、智能燈光等領域。

一、控制設備(也可以用電腦控制)

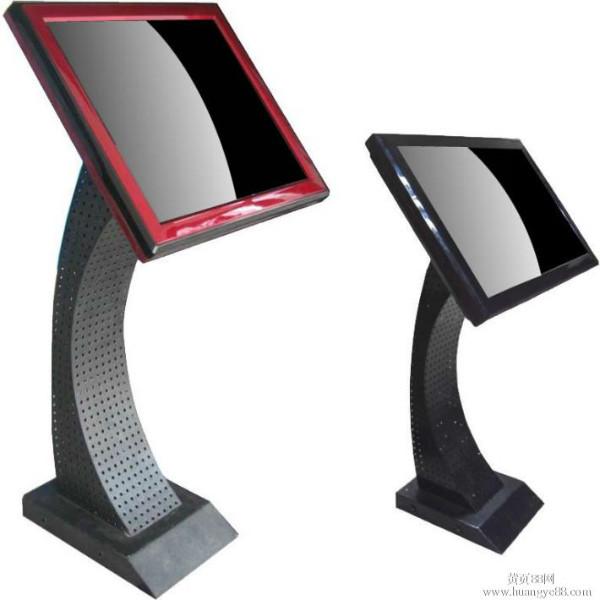

32寸紅外觸摸一體機

二、程序描述

程序運行界面

背景圖片可以自己更換(文件名為: 背景.bmp)
把程序添加到啟動文件目錄下開機后開機后就會自動運行程序.如果不需要?jiǎng)t刪掉即可。
程序分為1級按鈕(最多可以添加60個)，線路按鈕(總共不超過60路),和三級按鈕(開關控制)
欄目按鈕可以通過按住鼠標右鍵自由移動并可以保存位置。
單擊每個欄目按鈕可以彈出該按鈕定義的線路
單擊每個線路按鈕可以彈出開關控制按鈕，控制對應線路的狀態。打開按鈕變紅。
每個一級、二級按鈕都可以自己修改名字。比如:可以改成1棟
各個按鈕說明:

1). :可以自定義一組動作，比如:從個按順序亮到最后一個，或一個區域中的一棟樓從一樓亮到頂樓。
            編寫動作方法:( Action.ini)
            [Action]     ----------動作開始
Time=50    ----------發送時間毫秒(1秒=1000毫秒)，長時間自動測試不宜設置太快
Loop=true   ----------=true時循環，否則不循環，即放到最后一個動作后自動停止
1=0        ----------前面的序號從1一直排列下去
2=100      ----------等號后面 0 為全關  100為全開  999為暫停
3=999      ----------         1~60為單路關   101~160為單路開
4=100
5=1
6=2
前面的序號不能重復，后面的指令代碼可以重復。(具體可以參考Action.ini動作文件)
   2). :動作遇到999后暫停并且按鈕顯示為繼續，單擊后繼續發送剩下的命令。
   3): :動作運行過程中，可以單擊停止發送剩下的命令。

   4). :60路全部打開
   5). :60路全部關閉
   6). :增加一個欄目按鈕
             提示,選擇是增加一個欄目按鈕，否則返回程序
   7). :一個欄目按鈕，并清空該按鈕所定義的線路
             提示，選擇是最后一個欄目按鈕并清空該按鈕所定義的線路。否則返回程序。
   8). :關閉計算機
             提示，選擇是關閉電腦，否則返回程序。
   9). :退出程序
         提示，單擊是保存當前欄目按鈕位置，否則不保存
   10). :單擊可以調用地圖。本機上面必須安裝有“ 地球”。安裝路徑為: C:\Program Files\\ Earth\earth.exe
   11). :欄目按鈕，單擊打開線路按鈕界面。默認為欄目1、欄目2..。文字可以自己改，如上面的
   12). :線路按鈕，單擊后彈出開關控制界面。默認為1、2…。文字可以自己改，如上面
   13). :打開對應的線路
   14). :關閉對應的線路
   15). :單擊全屏顯示該線路的效果圖片(單擊圖片任意位置退出預覽).圖片路徑為bmp文件夾下的同名bmp圖片,可以自由更換
   16). .關閉線路開關窗口。
   17).  (線路):增加一個線路按鈕
            提示選擇是增加一個線路按鈕，否則返回
   18).  (線路):一個線路按鈕
            提示選擇是一個線路按鈕，否則返回
  19). :線路按鈕全開，打開當前欄目下的所有線路
　20). :線路按鈕全關，打開當前欄目下的所有線路

注意
 一、添加線路
　1.欄目按鈕按順序添加，如當前有7個，再添加就是8，9，10…順序添加。(最多60個)
  2.線路按鈕可以在任意欄目按鈕上面增加，增加后，后面的按鈕線路也跟著移動，如欄目按鈕1有1，2，3，4
      欄目按鈕2有5，6，7，8，9，10
      增加:欄目按鈕上面增加1個線路后
          欄目按鈕1變?yōu)?，2，3，4，5
          欄目按鈕2變?yōu)?，7，8，9，10.11
      :欄目按鈕上面1個線路后
          欄目按鈕1變?yōu)?，2，3
          線路按鈕2變?yōu)?，5，6，7，8，9

 二、按鈕文字修改
   1. Name.ini一級按鈕文字(默認名字為欄目一到欄目六十)
     [Name]                      比如自己改為如下
1=1棟                      前面序號從1-60，對應一級按鈕到第60個
2=2棟                      后面文字即是按鈕文字
3=排球場
4=足球場
5=綠化
6=3棟
7=體育館
8=葛家
9=欄目9
10=欄目10
11=欄目11
   二、Name_2.ini線路按鈕名字(默認名字為1-60)
　　[Name]                 比如自己改為如下
1=1-1室                前面序號從1-60，對應一級按鈕到第60個
2=1-2室                后面文字即是按鈕文字
3=1-3室
4=機房
5=配電間
6=2-1室
7=2-2室
8=2-3室
9=機房
10=配電間

三、運行和安裝
　　1.安裝Mscomm32控件(電腦上面只需要安裝一次)
　　2.串口設置
　　  如果端口不對會提示端口號錯誤
　　  1）.需要查看電腦上面的端口號:
　　
　　2）. 手動打開程序目錄下面的config.ini文件。
　　    然后把里面的COM改成和電腦上面一樣(如上面改成COM3就可以了)
　　3）.保存后重新打開程序即可

四、硬件接線

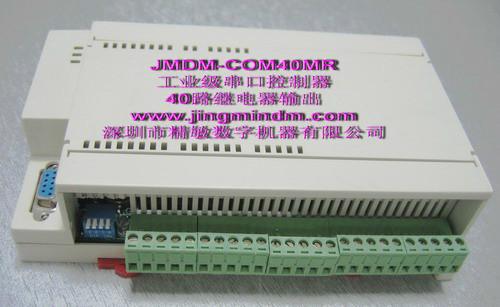

　　1.本沙盤燈光控制系統可與J-COM40MR，J-COM20MR，J-COM10MR這三款硬件配合使用，這三款硬件是我公司開發的工業級控制器，可通過RS485網絡組成大的控制系統，線路要從J-COM40MR-J-COM20MR順序接，即COM40MR為前40路。
　　2.線路上面的順序?qū)?yīng)程序上面線路按鈕的編號。比如
　　 欄目按鈕1定義5個線路
　　 欄目按鈕2定義15個線路
　　 欄目按鈕3定義8個線路
　　 … … (最多排到60個)
     則對應的線路是
　　　欄目按鈕1控制1-5路
　　　欄目按鈕2控制6-20路
　　　欄目按鈕3控制21-28路
　　　… …
　　(控制器接線請另外參照產品對應的接線圖)

五、聯系方式
電話：0755-23118591；15361564353劉小姐；QQ2355735139
傳真：0755-29355820；
