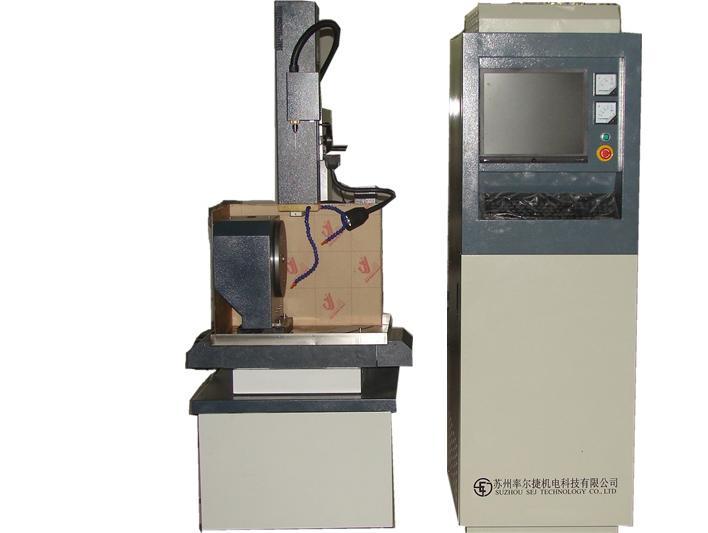

供應四軸數控電火花小孔機SEJ-GK04

四軸數控電火花小孔機SEJ-GK04


     四軸數控電火花小孔機也叫電火花穿孔機、打孔機、小孔機、細孔放電機，其工作原理是利用連續上下垂直運動動的細金屬銅管（稱為電極絲）作電極，對工件進行脈沖火花放電蝕除金屬成型。能直接從工件的斜面、曲面穿入，不受材料的硬度及韌性限制，除了能加工一般的導電材料外，還能順利加工不銹鋼、淬火鋼、硬質合金、高溫耐熱材料等其它一些難加工材料。


    四軸數控電火花小孔機共有6個運動軸，其中4軸點位數控。主機采用C型結構。工作臺配置X、Y、A軸，完成工件各孔位置及角度的換位。其中X、Y為直角直線運動軸，A為回轉坐標軸。主軸頭配置了Z、S、R三個軸，其中S為直線伺服運動軸，完成加工中電極的伺服進給。Z軸為直線運動軸（手動），帶動伺服主軸頭上下運動，完成導向器與工件之間位置的調整。R為旋轉軸，完成加工中電極的旋轉高壓導液，旋轉導電及電極的夾持。


四軸數控電火花小孔機SEJ-GK04性能
    加工孔徑范圍一般在φ0.3-φ3mm。
    深徑比可達300：1以上。
    加工速度60mm/min。
    數控軸X、Y、S運動軸均采用滾動導軌、滾珠絲杠,精度高。自動高速進行深小孔加工。
    采用交流伺服電機及驅動。交流伺服電機運動速度快比步進電機快10倍。
    計算機采用工控機，工控機性能穩定，干擾小。帶USB接口。
    數控軟件為自主開發，可根據客戶要求定制。加工過程中，實際加工時間與設定時間偏差超過設定范圍時報警。具有自動對邊和找中心功能，采用G代碼編程和圖形化編程，可兼容CAD文件。
    一鍵開啟，完成孔位自動加工，可以批量加工零件，整個加工過程除更換電極外實現自動加工。


四軸數控電火花小孔機SEJ-GK04機床主要技術參數
    1、裝夾電極直徑                 Φ0.2～Φ3
      2、主軸伺服行程(S軸，數控)(mm)       400
    3、主軸頭行程(Z軸，手動)(mm)         250
    4、工作臺尺寸                  500×350
    5、工作臺行程（XY軸，數控）(mm)      400×320
    6、導向器與工作臺面距離       350
    7、A軸分度范圍（數控）                ±90°
    8、加工電流(A)                    25
    9、輸入功率(KW)                       3.5
    10、輸入方式(V/Hz)                    380/50
    11、工作液壓力(MPa)                8
    12、X、Y、S軸控制當量                  0.001mm
    13、A軸分度精度                        5’
    14、A軸分度重復精度                    3’
    15、工作臺運動的定位精度     橫向0.020  縱向0.020
    16、工作臺運動的重復定位精度       0.012


    各軸行程可根據客戶要求定制機床的規格。
