一．產品簡介

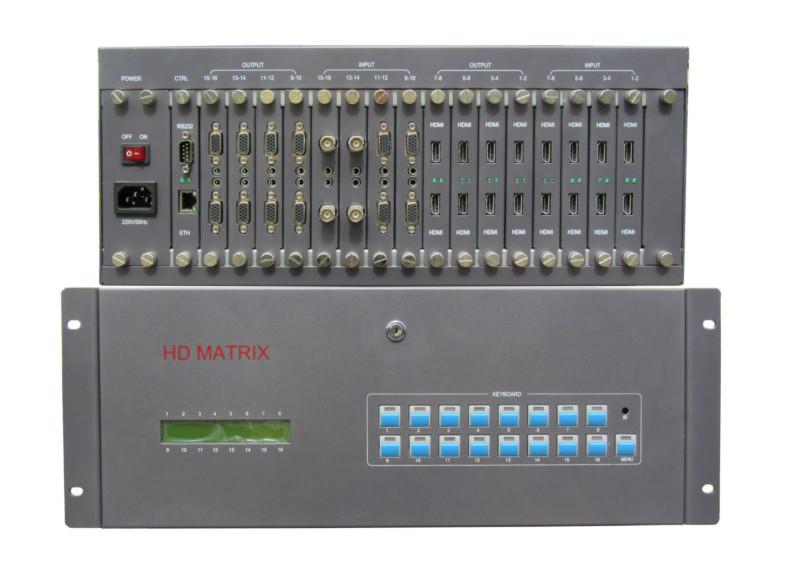

盤古混合矩陣是一款高性能的高清視頻信號交換設備，支持32路信號輸入，32路信號輸出。該矩陣用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其它的輸出，使信號傳輸衰減降至，圖像和聲音信號能高保真輸出。

該矩陣帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，安裝靈活方便，支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信號輸入，HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr信號輸出。具備RS232通訊接口，紅外遙控，前面板按鍵控制。本產品廣泛應用于高清混合信號視頻會議，大屏拼接應用中，功能的得到了各領域認可。

u   支持16路高清視頻信號交換。

u   支持圖像分辨率1920×1200@60Hz，2048*1080p@24Hz。

u   前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態。

u   提供多種使用端口：RS232，網絡控制端口和前面板按鍵。

u   支持高清的1080P標準。

u   LED燈指示信號狀態。

注意事項：請使用下面的安裝順序，如果沒有正確遵循安裝順序，設備可能不工作或工作不正常。

(1)將信號源的信號輸出口連接到本設備的輸入口。

(2)按照現場的輸入輸出配置相對應的輸入輸出卡。

(3)將本設備的信號輸出口連接到顯示設備信號輸入口。

(4)接通CHM-1616M的電源，打開電源按鍵開關，電源指示燈亮。

(5)使用手動按鈕選擇輸入、輸出端口。

①      按所要選擇的輸入通道的數字鍵；

②      按“Switch”鍵；

③      按所要選擇的輸出通道的數字鍵；

④      按“END”鍵；

⑤      最后按“ENTER”鍵。

例如：要選擇第2路輸入信號切換到第5路通道輸出：

則先后按“2→ Switch→5→END→ENTER”即可。

(6)最后打開信號源與顯示設備。

沒有下載資源！

沒有下載資源！

二．功能特點

支持32路任意高清視頻信號輸入輸出。

支持圖像分辨率1920×1200@60Hz，2048*1080p@24Hz。

前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態。

斷電現場保護

輸入信號丟失LED指示

自動EDID，所有輸入口的EDID信息自動同步到第1個輸出顯示單元的EDID

雙電源輸入，互為備份，可帶電拔插，工作可靠。

帶RS232接口，可遠程計算機操作支持高清的1080P標準。

LED燈指示信號狀態。

支持DeepColor36bit。

三．技術參數
