一、機器的用途及特點

該機利用高速回轉的葉輪將彈丸拋向室內均勻排列旋轉的工件，達到清理的目的。它適用于各行業中的齒輪、鍛件及沖壓件的清砂、去銹、去氧化皮和表面強化，特別適用于怕碰撞零件的清理。

本機是綜合國內外技術設計開發的新產品，是一種清理效果好、結構緊湊的成套設備，具有以下特點：

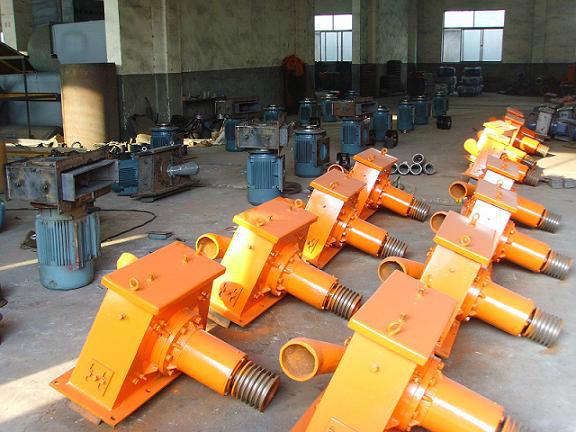

1、 該機采用Q034國家定型的標準拋丸器，具有使用壽命長、結構緊湊的特點。

2、 采用DE型分離器，具有良好的分離率，對提高易損件的使用壽命有積極的作用。

3、 采用布袋過濾除塵器，粉塵排放濃度低于其它除塵設備，改善了工人的勞動環境。

4、 采用轉臺循環，工件沒有碰撞、碰傷的現象。

Q3525轉臺式拋丸清理機

共14頁

第3頁

二、 主要結構及工作原理

本機主要由轉臺、拋丸器、提升機、分離系統、電氣系統等部分組成（見圖一）。

工作原理：轉臺上均勻平放規定數量的工件，機器啟動后，轉臺開始旋轉，同時拋丸器高速拋出彈丸形成扇形束，均勻打擊工件表面，達到清理目的。彈出的彈丸及砂粒經漏砂板上的小孔流入底部，經橡膠刮板刮入提升機底部，由提升機提到分離器中進行分離，粉塵由風機吸到除塵器中過濾，清新空氣排入大氣中，布袋上的灰塵經機械振打落入除塵器底部的集塵箱中，用戶定期，廢砂由廢料管排出。

三、主要技術參數

1、轉臺直徑尺寸：ф2500mm

2、被清理工件尺寸(直徑×高) ф800×250mm

Q3525轉臺式拋丸清理機

共14頁

第4頁

3、清理工作需要時間：

鑄件：7—15min   鍛件強化：15—25min

4、拋丸器兩臺（左右各一）

葉輪直徑：ф250mm   轉 速：2900r/min

拋丸量：2×250kg/min

電機功率：2×15KW

5、所需彈丸直徑:0.5-1.2mm

6、轉臺速度:0.135 r/min  調速電機:1.1KW

7、提升機

皮帶速度:1.26m/s      斗 距;240mm

提升量:30 t/h          電機功率:3.0 KW

8、分離器

分離量:30 t/h        分離區風速:4-5m3/s

出風口風速:4-6m/s

9、彈丸裝入量:1200-1800kg

10、彈丸消耗量: 15kg/h(合金鋼丸)

Q3525轉臺式拋丸清理機

共14頁

第5頁

11、全機所需通風量:8000 m3/h

其中清理室: 5000 m3/h

分離器:2000 m3/h

提升機:1000 m3/h

12、機器總功率:43 kw

13、機器安裝尺寸;(長×寬×高)3700×3800×5350

四、機器的安裝及調整

（一） 安裝

1、機器的安裝，用戶根據當?shù)赝临|(zhì)配置混凝土，校水平后，即可進行安裝。

2、機器出廠時將轉臺與拋丸器等附件組裝在一起，待其它組件運至地點后，提升機上部和丸砂分離器進行吊裝，應注意調整上端主動皮帶高度，使之保持水平，以免皮帶跑偏。
