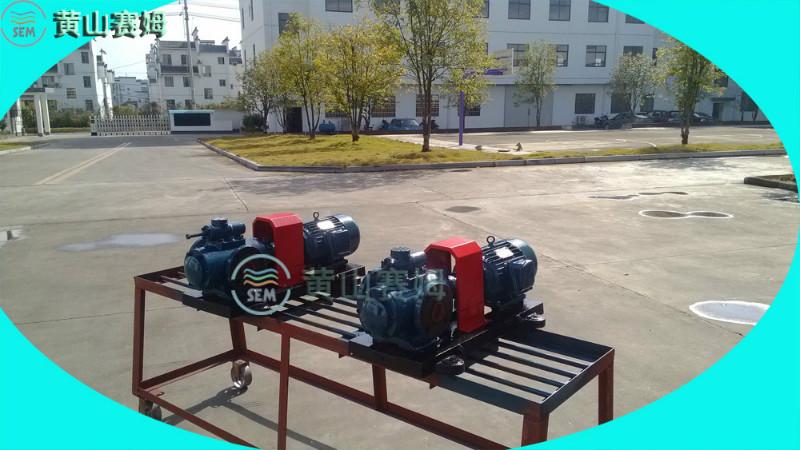

供應水電站水輪機潤滑油泵HSNH660-46
[螺桿泵裝置
三螺桿泵
油泵]
黃山市水輪機廠家
價格： 電議
物流： 安徽 黃山市 屯溪區| 賣家支付運費
可銷售總量： 200件
手機： 13855905702 郵箱： hssemby1@163.com
傳真： 0559-2588068 地址： 安徽 黃山市
[螺桿泵裝置 三螺桿泵 油泵]
郵箱：
手機：
- 品牌： 賽姆
- 型號： HSNH660-46
- 材質： 鑄鐵
- 流量： 38.5m3/h
- 驅動方式： 電動
- 性能： 無泄露
- 揚程： 100m
- 汽蝕余量： 2m
- 吸入口徑： 125mm
- 排出口徑： 100mm
- 規格： HSNH660-46
一、 HSNH三螺桿泵產品簡介結構特點優勢說明
1、 HSNH三螺桿泵產品概述簡介：
HSNH三螺桿泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適于輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。所輸送的介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。HSNH系列三螺桿泵由特殊型線（擺線）構成的螺旋型面，當電機或馬達驅動主動螺桿轉動時，其不斷運動的各個密封腔室逐漸形成真空，液體在大氣壓的作用下由吸入口吸入并沿軸向連續、無脈動的輸送到排出口，無攪拌、乳化現象。形成排出壓力的能力取決于系統負載和螺桿密封腔的數量，同時也與輸送介質的粘度以及驅動轉速也有一定的關系。
HSNH三螺桿泵的主動螺桿和從動螺桿采用液壓平衡裝置，被輸送的液體在泵腔內做連續、勻速的軸向直線運動，無脈動，噪音低，運轉平穩，流量壓力穩定，工作平穩，振動小。
HSNH三螺桿泵的零部件通用互換性好，可以任意拆解，更換相應的零部件。泵零件少，結構簡單，重量輕，安裝、使用、維修方便，效率高，壽命長。
三螺桿泵的從動螺桿的軸向力支撐在后蓋或主動螺桿上，并由液壓力驅動旋轉，從動螺桿由液壓力驅動，，主動螺桿和從動螺桿之間沒有機械接觸，螺桿之間，螺桿和泵套之間皆有油膜保護，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。
三螺桿泵的主桿的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無泄漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。
具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。
組合系列化有多種結構，可用于臥式（H），法蘭式（F）和立式（S）浸油式（J）以及懸掛式(K)安裝。
根據所輸送介質需要還可提供加熱或冷卻結構。
對于潤滑性相對較差的介質，可以采用軸承外置結構（W1）以及金屬波紋管密封。保證三螺桿泵優良的使用壽命。
為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。
2、 HSNH三螺桿泵性能特點：
（1） 流量范圍：10～10000 L/min (升/分鐘) 0.6～620m3/h (立方/小時)
（2） 壓力范圍：0～4 Mpa（兆帕）0～40 bar（巴） 0-40 kg/f (公斤力/平方厘米)
（3） 輸送介質粘度范圍：2-10000 cst（厘斯）
（4） 泵送溫度：300 ℃ （攝氏度）
（5） 容許轉速：960-3600 r/min （轉/分鐘）
二、 HSNH三螺桿泵產品規格型號代號說明
| C | HSN | H | 440 | R | 46 | W1 | Z | |||||||||||
| 使用特征 |
|
|
|
|
|
|
|
| ||||||||||
|
|
|
|
|
|
|
|
| |||||||||||
| 系列代號 |
|
|
|
|
|
|
| |||||||||||
|
|
|
|
|
|
|
|
|
| ||||||||||
| 安裝結構 |
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
| |||||||||
| 理論流量 |
|
|
|
|
|
|
|
|
|
|
|
| ||||||
|
|
|
|
| |||||||||||||||
| 螺旋升角方向 |
|
|
|
|
|
|
|
|
|
|
|
|
| |||||
| （泵轉向） |
|
|
| |||||||||||||||
| 螺旋升角 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||
|
|
| |||||||||||||||||
| 軸承密封安裝特性 |
|
|
|
|
|
|
| |||||||||||
|
|
|
|
|
|
|
|
|
| ||||||||||
| 進口方向 |
| |||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||
| 使用特征：無符號為通用型，C表示船用型 | ||||||||||||||||||
| 系列代號：表示替代進口SN系列產品 | ||||||||||||||||||
| 安裝結構：H—普通泵體側進側出臥式安裝 | ||||||||||||||||||
| 理論流量：表示該泵的螺桿螺旋升角是46度，轉速在1450r/min，粘度在75cst，壓力為零壓力時的理論流量是440L/min | ||||||||||||||||||
| 螺旋升角方向：R表示右旋（一般可以省略），L表示左旋。 | ||||||||||||||||||
| 螺旋升角：三螺桿泵的常用螺旋升角有23°，27°，38°，40°，42°，43°44°，46°，49°，52°，54° | ||||||||||||||||||
| 軸承密封安裝特性：N—軸承內置機械密封腔結構（可省略），W1—軸承外置式機械密封腔結構 | ||||||||||||||||||
| 三螺桿泵進出油口方向：從驅動電機端看，無符號為右進，Z表示左進 | ||||||||||||||||||
三、 常用HSNH三螺桿泵規格型號列表
| HSNH三螺桿泵常用標準系列 | ||||
| HSNH40-38 | HSNH40-46 | HSNH40-54 | HSNH80-36 | HSNH80-42 |
| HSNH80-46 | HSNH80-54 | HSNH120-42 | HSNH120-46 | HSNH120-54 |
| HSNH210-36 | HSNH210-40 | HSNH210-46 | HSNH210-54 | HSNH280-43 |
| HSNH280-46 | HSNH280-54 | HSNH440-36 | HSNH440-40 | HSNH440-46 |
| HSNH440-52 | HSNH440-54 | HSNH660-40 | HSNH660-44 | HSNH660-46 |
| HSNH660-52 | HSNH660-54 | HSNH940-40 | HSNH940-42 | HSNH940-46 |
| HSNH940-49 | HSNH940-50 | HSNH940-54 | HSNH1300-36 | HSNH1300-38 |
| HSNH1300-40 | HSNH1300-42 | HSNH1300-46 | HSNH1300-54 | HSNH1700-40 |
| HSNH1700-42 | HSNH1700-46 | HSNH2200-40 | HSNH2200-42 | HSNH2200-46 |
| HSNH2900-40 | HSNH2900-46 | HSNH3600-46 | HSNH5300-36 | HSNH5300-42 |
| HSNH5300-46 | HSNH7400-32 | HSNH7400-40 | HSNH9400-32 | HSNH9400-40 |
| HSNH三螺桿泵軸承內置安裝系列 | ||||
| HSNH40-38N | HSNH40-46N | HSNH40-54N | HSNH80-36N | HSNH80-42N |
| HSNH80-46N | HSNH80-54N | HSNH120-42N | HSNH120-46N | HSNH120-54N |
| HSNH210-36N | HSNH210-40N | HSNH210-46N | HSNH210-54N | HSNH280-43N |
| HSNH280-46N | HSNH280-54N | HSNH440-36N | HSNH440-40N | HSNH440-46N |
| HSNH440-52N | HSNH440-54N | HSNH660-40N | HSNH660-44N | HSNH660-46N |
| HSNH660-52N | HSNH660-54N | HSNH940-40N | HSNH940-42N | HSNH940-46N |
| HSNH940-49N | HSNH940-50N | HSNH940-54N | HSNH1300-36N | HSNH1300-38N |
| HSNH1300-40N | HSNH1300-42N | HSNH1300-46N | HSNH1300-54N | HSNH1700-40N |
| HSNH1700-42N | HSNH1700-46N | HSNH2200-40N | HSNH2200-42N | HSNH2200-46N |
| HSNH2900-40N | HSNH2900-46N | HSNH3600-46N | HSNH5300-36N | HSNH5300-42N |
| HSNH5300-46N | HSNH7400-32N | HSNH7400-40N | HSNH9400-32N | HSNH9400-40N |
| HSNH三螺桿泵軸承內置進出口反向安裝 | ||||
| HSNH40-38NZ | HSNH40-46NZ | HSNH40-54NZ | HSNH80-36NZ | HSNH80-42NZ |
| HSNH80-46NZ | HSNH80-54NZ | HSNH120-42NZ | HSNH120-46NZ | HSNH120-54NZ |
| HSNH210-36NZ | HSNH210-40NZ | HSNH210-46NZ | HSNH210-54NZ | HSNH280-43NZ |
| HSNH280-46NZ | HSNH280-54NZ | HSNH440-36NZ | HSNH440-40NZ | HSNH440-46NZ |
| HSNH440-52NZ | HSNH440-54NZ | HSNH660-40NZ | HSNH660-44NZ | HSNH660-46NZ |
| HSNH660-52NZ | HSNH660-54NZ | HSNH940-40NZ | HSNH940-42NZ | HSNH940-46NZ |
| HSNH940-49NZ | HSNH940-50NZ | HSNH940-54NZ | HSNH1300-36NZ | HSNH1300-38NZ |
| HSNH1300-40NZ | HSNH1300-42NZ | HSNH1300-46NZ | HSNH1300-54NZ | HSNH1700-40NZ |
| HSNH1700-42NZ | HSNH1700-46NZ | HSNH2200-40NZ | HSNH2200-42NZ | HSNH2200-46NZ |
| HSNH2900-40NZ | HSNH2900-46NZ | HSNH3600-46NZ | HSNH5300-36NZ | HSNH5300-42NZ |
| HSNH5300-46NZ | HSNH7400-32NZ | HSNH7400-40NZ | HSNH9400-32NZ | HSNH9400-40NZ |
| HSNH三螺桿泵軸承外置系列三螺桿泵 | ||||
| HSNH40-38W1 | HSNH40-46W1 | HSNH40-54W1 | HSNH80-36W1 | HSNH80-42W1 |
| HSNH80-46W1 | HSNH80-54W1 | HSNH120-42W1 | HSNH120-46W1 | HSNH120-54W1 |
| HSNH210-36W1 | HSNH210-40W1 | HSNH210-46W1 | HSNH210-54W1 | HSNH280-43W1 |
| HSNH280-46W1 | HSNH280-54W1 | HSNH440-36W1 | HSNH440-40W1 | HSNH440-46W1 |
| HSNH440-52W1 | HSNH440-54W1 | HSNH660-40W1 | HSNH660-44W1 | HSNH660-46W1 |
| HSNH660-52W1 | HSNH660-54W1 | HSNH940-40W1 | HSNH940-42W1 | HSNH940-46W1 |
| HSNH940-49W1 | HSNH940-50W1 | HSNH940-54W1 | HSNH1300-36W1 | HSNH1300-38W1 |
| HSNH1300-40W1 | HSNH1300-42W1 | HSNH1300-46W1 | HSNH1300-54W1 | HSNH1700-40W1 |
| HSNH1700-42W1 | HSNH1700-46W1 | HSNH2200-40W1 | HSNH2200-42W1 | HSNH2200-46W1 |
| HSNH2900-40W1 | HSNH2900-46W1 | HSNH3600-46W1 | HSNH5300-36W1 | HSNH5300-42W1 |
| HSNH5300-46W1 | HSNH7400-32W1 | HSNH7400-40W1 | HSNH9400-32W1 | HSNH9400-40W1 |
|
HSNH三螺桿泵軸承外置進出口反向 | ||||
| HSNH40-38W1Z | HSNH40-46W1Z | HSNH40-54W1Z | HSNH80-36W1Z | HSNH80-42W1Z |
| HSNH80-46W1Z | HSNH80-54W1Z | HSNH120-42W1Z | HSNH120-46W1Z | HSNH120-54W1Z |
| HSNH210-36W1Z | HSNH210-40W1Z | HSNH210-46W1Z | HSNH210-54W1Z | HSNH280-43W1Z |
| HSNH280-46W1Z | HSNH280-54W1Z | HSNH440-36W1Z | HSNH440-40W1Z | HSNH440-46W1Z |
| HSNH440-52W1Z | HSNH440-54W1Z | HSNH660-40W1Z | HSNH660-44W1Z | HSNH660-46W1Z |
| HSNH660-52W1Z | HSNH660-54W1Z | HSNH940-40W1Z | HSNH940-42W1Z | HSNH940-46W1Z |
| HSNH940-49W1Z | HSNH940-50W1Z | HSNH940-54W1Z | HSNH1300-36W1Z | HSNH1300-38W1Z |
| HSNH1300-40W1Z | HSNH1300-42W1Z | HSNH1300-46W1Z | HSNH1300-54W1Z | HSNH1700-40W1Z |
| HSNH1700-42W1Z | HSNH1700-46W1Z | HSNH2200-40W1Z | HSNH2200-42W1Z | HSNH2200-46W1Z |
| HSNH2900-40W1Z | HSNH2900-46W1Z | HSNH3600-46W1Z | HSNH5300-36W1Z | HSNH5300-42W1Z |
| HSNH5300-46W1Z | HSNH7400-32W1Z | HSNH7400-40W1Z | HSNH9400-32W1Z | HSNH9400-40W1Z |
