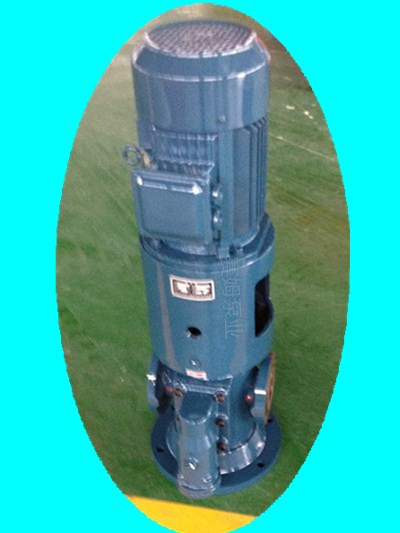

供應立式主軸潤滑泵HSNS210-46

一、公司簡介：

黃山賽姆工業泵制造有限公司是一家專業從事螺桿泵研發、生產及銷售的公司，公司主要生產三螺桿泵（有HSN、HSJ、HSG、SM、HSAK等系列）、雙螺桿泵（2G、2GRN等系列），各系列產品型號齊全，所生產產品廣泛應用于選礦、冶金、煤炭、電力、石油、化工、建材、市政、環保等行業。

二、產品介紹

<一>工作原理

1、螺桿付隨外界電機做旋轉運動 —》2、螺桿螺旋槽周期性打開，吸入腔容積增大，形成真空 —》3、介質被吸入螺旋槽內，并被螺旋槽封閉住 —》4、隨著螺桿的旋轉，介質隨螺旋槽沿螺桿軸線向出口移動 —》5、最后介質被排除泵外

 <二>結構特點

1、結構，性能優越：改變傳統高壓平衡技術，采用主、從桿的軸向低壓平衡裝置，受力平衡均勻，螺桿不變形，運行可靠穩定，無脈動，噪聲小

2、對立設計，密封可靠：泵采用機械密封形式，密封腔壓力與吸入壓力想通，同時結構設計上對密封腔進行充分循環冷卻，確保密封效果，無泄漏

3、優化改進，外形美觀：改變傳統的進、出口位置，使得泵進出口在泵兩側并形成一條直線，外形美觀，同時在設計上就行創新，在用戶不改變現場管線就可以實現進出口的轉換

4、安全閥組件，保護產品安全：產品所配安全閥可以瞬間保護泵，防過載，但不能作為管道的溢流閥使用

5、泵芯組件，方便維修和配件更換：泵結構簡單緊湊，泵芯總成采用組件式結構，可整體取出便于維修、維護

６、進出口多種組合形式，方便現場管道連接

右出左進：常規使用，無進口代號

左出右進：反向進口，進出口代號為Ｚ

端進上出：尾端進口，進出口代號為Ｄ

（備注：進出口相對位置方向?yàn)閺尿?qū)動電機端向泵方向觀察）

７、多種安裝方式，更好的滿足工況要求

臥式安裝【H】：同意普及型，公共底座連接

支架式安裝【F】(也稱法蘭式)：減少機組面積，同軸性好

立式安裝【S】：大大縮小安裝所需的橫向空間，同軸性好

<三>代碼含義

HSN    S      280    -    46

系列代號   立式    規格       螺旋升角

<四>性能要求

1、介質潤滑性要求：有潤滑性或部分潤滑性要求

2、介質顆粒要求：無固體顆粒

3、流量范圍：5--5300L/min

4、工作壓力：<=4Mpa

5、轉速要求：500--3000r/min

6、粘度范圍：3--1500mm²/s

7、使用溫度：0--150℃

8、允許吸上高度<=8m

<五>應用范圍

常用于傳輸：潤滑劑（油）類、植物油；潤滑脂、殘?jiān)剂希ㄓ停╊?、其他粘稠化工介質等，廣泛應用于選礦、冶金、煤炭、電力、石油、化工、建材、市政、環保等行業

<六>常見型號

HSN40系列

HSNH40-38  HSNF40-38  HSNS40-38  HSN40-38

HSNH40-46  HSNF40-46  HSNS40-46  HSN40-46

HSNH40-54  HSNF40-54  HSNS40-54  HSN40-54

HSN80系列

HSNH80-36  HSNF80-36  HSNS80-36  HSN80-36

HSNH80-42  HSNF80-42  HSNS80-42  HSN80-42

HSNH80-46  HSNF80-46  HSNS80-46  HSN80-46

HSNH80-54  HSNF80-54  HSNS80-54  HSN80-54

HSN120系列

HSNH120-42   HSNF120-42   HSNS120-42   HSN120-42

HSNH120-46   HSNF120-46   HSNS120-46   HSN120-46

HSNH120-54   HSNF120-54   HSNS120-54   HSN120-54

HSN210系列

HSNH210-40   HSNF210-40   HSNS210-40   HSN210-40

HSNH210-46   HSNF210-46   HSNS210-46   HSN210-46

HSNH210-54   HSNF210-54   HSNS210-54   HSN210-54

HSN280系列

HSNH280-43   HSNF280-43   HSNS280-43   HSN280-43

 HSNH280-46   HSNF280-46   HSNS280-46   HSN280-46

HSNH280-54   HSNF280-54   HSNS280-54   HSN280-54

HSN440系列

HSNH440-40   HSNF440-40   HSNS440-40   HSN440-40

HSNH440-42   HSNF440-42   HSNS440-42   HSN440-42

HSNH440-46   HSNF440-46   HSNS440-46   HSN440-46

HSNH440-54   HSNF440-54   HSNS440-54   HSN440-54

HSN660系列

HSNH660-40   HSNF660-40   HSNS660-40   HSN660-40

HSNH660-44   HSNF660-44   HSNS660-44   HSN660-44

HSNH660-46   HSNF660-46   HSNS660-46   HSN660-46

HSNH660-51   HSNF660-51   HSNS660-51   HSN660-51

HSNH660-54   HSNF660-54   HSNS660-54   HSN660-54

HSN940系列

HSNH940-42   HSNF940-42   HSNS940-42   HSN940-42

HSNH940-46   HSNF940-46   HSNS940-46   HSN940-46

HSNH940-50   HSNF940-50   HSNS940-50   HSN940-50

HSNH940-54   HSNF940-54   HSNS940-54   HSN940-54

HSN1300系列

HSNH1300-38   HSNF1300-38   HSNS1300-38   HSN1300-38

HSNH1300-42   HSNF1300-42   HSNS1300-42   HSN1300-42

HSNH1300-46   HSNF1300-46   HSNS1300-46   HSN1300-46

HSNH1300-54   HSNF1300-54   HSNS1300-54   HSN1300-54

HSN1700系列

HSNH1700-42   HSNF1700-42   HSNS1700-42   HSN1700-42

HSNH1700-46   HSNF1700-46   HSNS1700-46   HSN1700-46

HSN2200系列

HSNH2200-42   HSNF2200-42   HSNS2200-42   HSN2200-42

HSNH2200-46   HSNF2200-46   HSNS2200-46   HSN2200-46

HSN2900系列

HSNH2900-40   HSNF2900-40   HSNS2900-40   HSN2900-40

HSNH2900-46   HSNF2900-46   HSNS2900-46   HSN2900-46

HSN3600系列

HSNH3600  HSNF3600  HSNS3600  HSN3600

HSNH3600-40   HSNF3600-40   HSNS3600-40   HSN3600-40

HSNH3600-46   HSNF3600-46   HSNS3600-46   HSN3600-46
