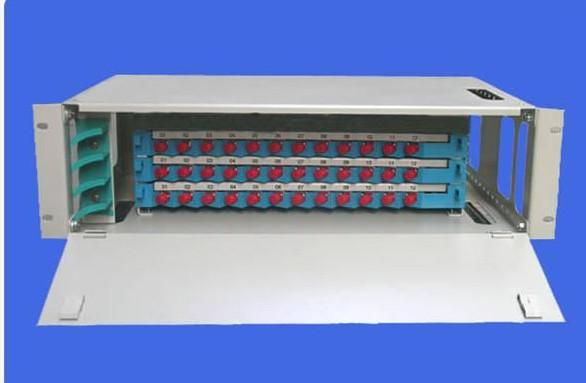

供應安丘光纖配線架/高密光纖配線架

ODF(Optical Distribution Frame)光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能。

　　ODF可以對光纜纖芯和尾纖起到保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

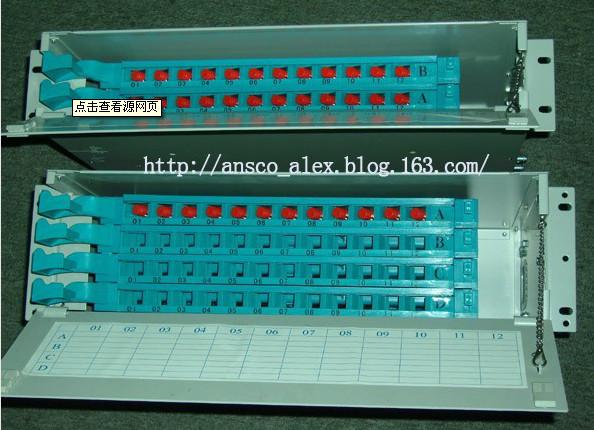

　　它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。ODF光纖配線架結構圖


應用
　　綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。


常用規格
　　1.12口ODF單元


　　2.24口ODF單元


　　3.36口ODF單元


　　4.48口ODF單元


　　5.72口ODF單元


　　光纖ODF配線架


　　采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.


　　產品規格:光纖ODF配線架24芯/48芯/72芯/96芯


　　光纖ODF配線架用途:機架式


　　實際上ODF配線架應該歸類到終端盒一類，而不是歸類到配線架一類。


類型選擇

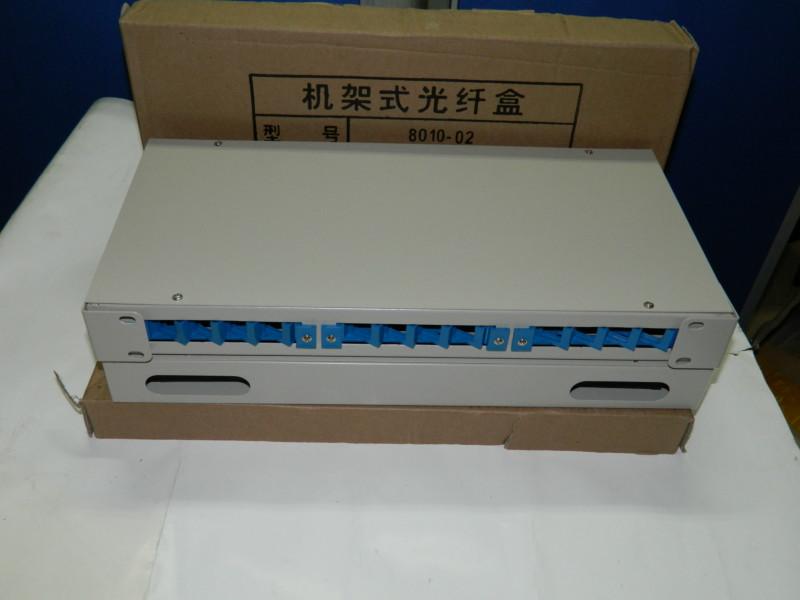

　　光纖配線架根據結構的不同可分為壁掛式和機架式。壁掛式光纖配線架可直接固定于墻體上，一般為箱體結構，適用于光纜條數和光纖芯數都較小的場所。機架式光纖配線架可直接安裝在標準機柜中，適用于較大規模的光纖網絡。


　　機架式配線架又分為兩種，一種是固定配置的配線架，光纖耦合器被直接固定在機箱上；另一種采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，便于網絡的調整和擴展。
