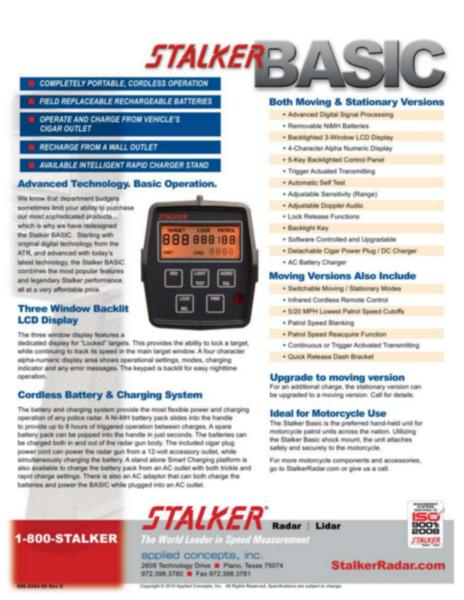

美國斯德克BASIC型雷達測速儀技術指標
BASIC型測速雷達 真正的工業級雷達測速儀
________________________________________
BASIC型雷達測速儀主要特點：
A、技術，制作精良
B、采用高速DSP信號處理芯片，0.1秒快速捕捉
C、 操縱自如，四級靈敏度調節
D、內置故障檢測程序，背景光五鍵控制面板
E、小巧輕便,易于攜帶，抗兩米自由落體跌落
F、手動發射/速度鎖定/聲音提示
G、內置充電電池，一次充電使用八個小時
H、防雨滴濺落，一年原廠質保
一、基本指標
類型：手持式移動/固定多普勒測速雷達
工作頻率：24.15Ghz（K波段）
波動范圍：+/- 45Mhz
電池型號：AA型可充電鎳氫電池組
電池容量：960m
電力需求：7.2V—10.5V；額定8.4V
點煙器輸入電壓：7.0—18.0V（無電池時額定12V）
===================================
開啟背景燈光時發射微波的電流：308ma
開啟背景燈光不顯示數據時發射微波的電流：268ma 測量移動目標同時開啟背景燈光時發射微波的電流350ma
開啟背景燈光不測量移動目標時發射微波的電流：300ma
開啟背景燈光不測量目標時待發狀態的電流：240ma
不開啟背景燈光不測量目標時待發狀態的電流：215ma
===================================
環境要求：1）運行狀態
溫度：零下30度至零上60度；
濕度：0% — 90%
2）電池充電狀態
溫度：零度至零上45度；
濕度：0% — 90%
3）非運行狀態
溫度：零下40度至零上85度；
顯示：可顯示3個速度（目標速度、鎖定速度、速度）的液晶顯示屏，內有背景燈光、4位數字的狀態窗口、“XMIT”圖標和“CHG”圖標
機械指標：重量 — 0.5公斤（含電池）
高度 — 193毫米
長度 — 218毫米
寬度 — 71毫米
外殼材料 — 高強度聚碳酸酯塑料
度：+/- 1 kph（固定式），+/- 2 kph（移動式）
自動自檢：微波發射過程中每10分鐘1次
測速范圍：1）固定式
8kph至322kph（標準）
24kph至322kph（可通過面板設置）
2）移動式
速度
—、使用P.S.5/20鍵調節時，速度窗口（PATROL）中的“5”表示捕捉速度范圍：“8 kph-137kph”，“20”表示捕捉速度范圍：“32kph-137kph”，捕捉后的跟蹤速度范圍：320 kph
測對面來車時的測速范圍：速度設為“5”：8kph至314kph， 速度設為“20”：32kph至209kph
二、微波指標
天線：錐型天線
極性：圓形
３分貝波束寬：15度
ＲＦ源：Ｇunn – Effect二極管
接收器型號：直接轉換混合式二極管
輸出功率：最?。?5毫瓦，正常5毫瓦，１０毫瓦
功率密度：每平方厘米２毫瓦
三、顯示信息
“ＴＥＳＴ”：表示系統正在自檢。
“ＰＡＳＳ”：表示系統已通過自檢。
“ＦＡＩＬ”：表示系統自檢失敗，此時應將設備送修。
“ＳＥn”?。罕硎鞠到y(tǒng)處于靈敏度設置狀態，靈敏度設置用以調節測速范圍和時速下限?！埃樱舗1”到“ＳＥn4”表示當前設置，其中“ＳＥn1”測速范圍最小，“ＳＥn４”測速范圍。右邊的數字“５”或“２０”表示具體的車速下限。例如“ＳＥn４.２０”的含義是使用32kph的速下限的測速范圍。
“ＰＳ” ：“ＰＳ５”或“ＰＳ２０”表示系統正在使用遙控器設置下限。
“ＯＮ”?。簻y(cè)速儀充電完畢且無其他信息顯示時，窗口一直顯示“ＯＮ”標記。
“ＶＯＬ”?。海郑希蹋啊 。郑希蹋贡硎疽袅考?jí)別。
“ＳＱＬ”?。海樱眩?和ＳＱＬ 表示靜噪設置，詳見下述。
“ＬＯＣＫ”：表示系統正在進行速度鎖定。
“ＲＥＬ”?。罕硎菊谝焰i定的信息。
“ＭＯＶ”?。罕硎菊谑褂眠b控器將測速儀從“固定模式”調至“移動模式”。
“ＳＴＡ”?。罕硎菊谑褂眠b控器將測速儀從“移動模式”調至“固定模式”。
“ＬＯＷ” ：表示電池將用盡——低于７.７Ｖ。
“ＤＥＡＤ”：表示電池電力不足——低于７.２Ｖ，測速儀無法繼續使用。
“ＲＦＩ” ：表示系統檢測到電波干擾，窗口顯示空白。
四、開關鍵操作詳細定義：
：扣動發射微波，松開，停止發射。
“ＰＷＲ” ：電源開關。
“ＬＩＧＨＴ／ＴＥＳＴ”：“ＬＩＧＨＴ”鍵控制背景燈光的開關。進行系統自檢時，按下該鍵直至聽到第二聲?shū)Q叫，此時顯示窗口右下角會出現“ＴＥＳＴ”標記，隨后，左側“ＴＡＲＧＥＴ”欄下顯示“４０”，若自檢成功則右下角顯示“ＰＡＳＳ”標記，否則顯示“ＦＡＩＬ”且測速儀不可使用。
“ＡＵＤＩＯ／ＳＱＬ”：該鍵用以調節揚聲器音量。每按一次，音量級別跳躍一次?！埃郑希蹋啊北硎眷o音，“ＶＯＬ９”表示音量。
“ＳＥＮ” ：該鍵用以隨時調節靈敏度，詳見“顯示信息”欄中的“ＳＥn”說明。
“ＬＯＣＫ／ＲＥＬ”：該鍵用以控制速度值的鎖定和釋放。
