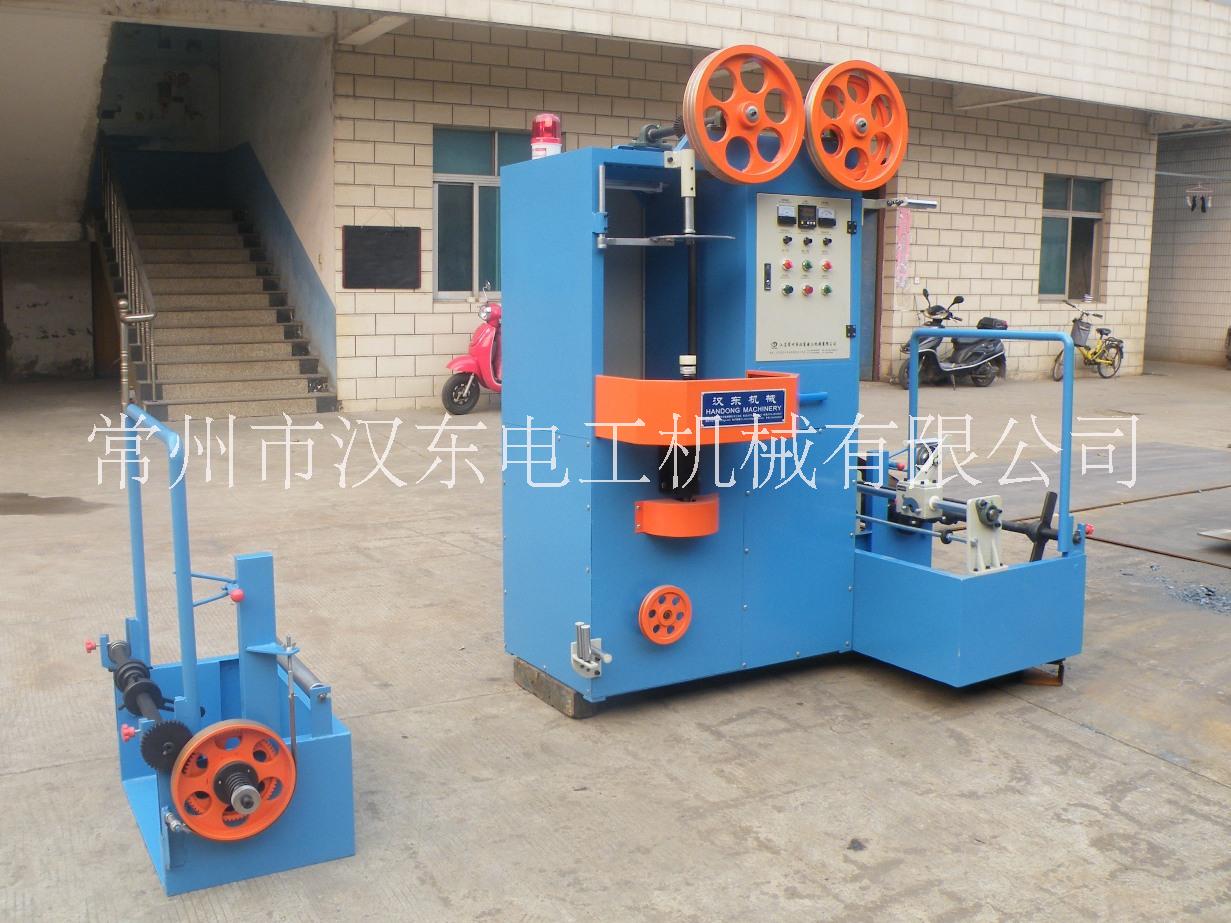

漢東電工機械HD-630高速繞包機

本機為單頭繞包，由交流電機經皮帶傳動，通過齒輪帶動一對錐齒輪轉動，使繞包盤左右方向旋轉；芯線則經引取輪傳動。根據生產工藝選擇繞包模具、包帶種類、寬度、繞包的方向；穿好引線后根據包帶寬度調節包帶張力（直接調節張力螺母即可）；轉動繞包轉速旋扭（電位器）設定繞包初步轉速；轉動引取轉速旋扭（電位器）設定引取初步轉速；同時啟動繞包開關及引取開關，調節聯動電位器；觀測包帶繞包在芯線上的重疊率，如包帶重疊率需加大，可適當將引取旋扭加大或繞包轉速旋扭減小，如需縮小則反向操作

機器主要組成部分：

Φ400-Φ630被動放線架

HD-630A單層高速繞包機主機

Φ400-Φ630收線機（與主機連接一體）

電路圖及說明書

主要性能及規格：

型號：HD-630A

適用線徑：軟結構Ф0.8-Ф12mm，硬結構10平方以下

適用的繞包帶：外徑≤Ф320mm，盤孔為Ф52mm

節距調整：減速電機驅動牽引速度調整

包帶轉速：空載2500轉/分，負載2200轉/分

占地尺寸：（L×W×H）約350cm×110cm×190cm

生產方向：左放→右收型

涂裝：天藍色
