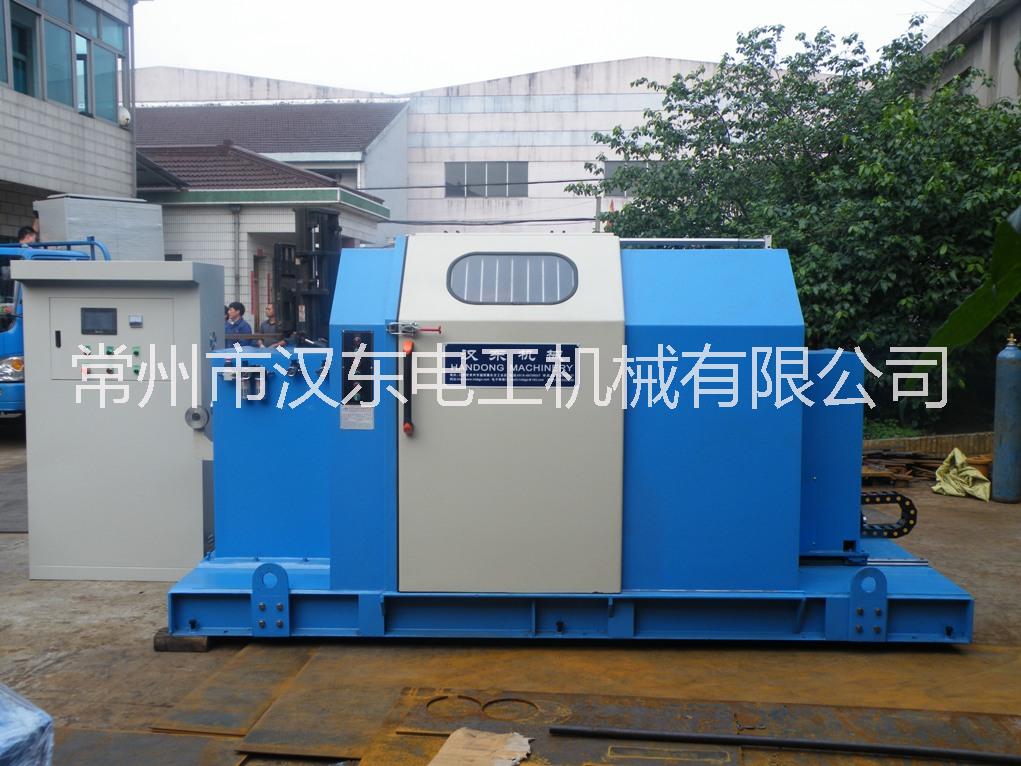

漢東電工機械HD-630高速懸臂式單絞機

630懸臂式單絞機：

a、眼模集合架

集線座配分線板，分線方式為1+6+12均勻分布，過線孔徑為Φ5mm，鑲嵌優質陶瓷過線模，確保不傷線，分線板位置可以調節

集線座配計米裝置，光電感應五位數顯計米器，米數可在計米器上顯示，計米精度為±0.5%，并具有清零、計米長度設定、到米停機等功能

b、630懸臂式單絞機主機

機械型式：懸臂式，卷取部分沿直線導軌左右移動排線，絲桿傳動，差速控制器，電機升降裝卸線盤，推拉門

絞距取得：人機界面上觸摸屏設定，PLC無級控制，加減速絞距穩

絞合線徑：Φ15mm

適用芯線外徑：Φ0.7mm-3.0mm

絞距范圍：20mm-150mm

絞面：Z向   S向

主電機：15HP馬達+變頻調速

收線電機：3HP馬達+差速器+變頻調速

排線電機：1/2HP減速馬達+變頻調速

線軸裝卸升降：電動液壓升降裝卸線盤

轉速：0~950 PRM /min 常速850PRM/min

線速度：15-200 m/min

排線距：3-15mm（排距排幅根據線材規格人機界面上任意設定）

排線方式：電機帶動絲桿排線，線材排線過程中無推力及拉力損傷

收線張力：自動跟蹤，收線張力從滿盤到空盤保持恒定不需人工調整

機器制動：氣動碟式剎車

軸承：日本NSK、KOYO

外型尺寸：（L×W×H）319cm×145cm×150cm

重量：3500KG

卷取軸：（收線線軸由客戶提供尺寸）
