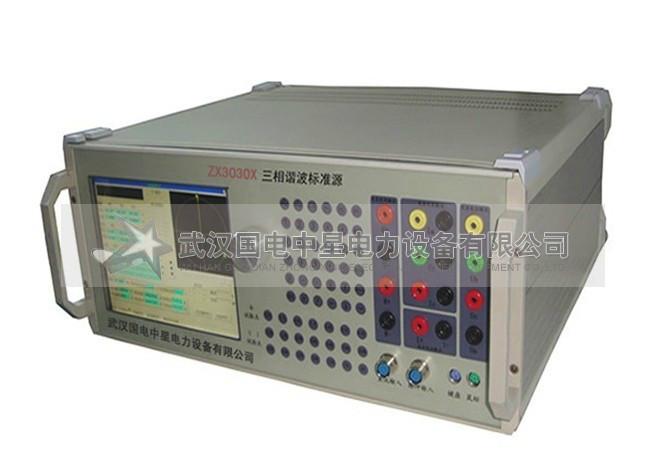

供應ZX3030X三相諧波標準源/國內電源*

產品簡介

    ZX3030X型三相諧波標準源http://www.gdzxdl.com/csy_110_18.html是基于1.2G MAC的DSP、大規模的FPGA、高速高精度的DA以及高保真功率放大器構成的新一代高精度標準功率源。適用于電力系統的電測、熱工、遠動、調度等需要測量、檢驗及高精度標準信號源的電力部門和企業，也適用于其它需要高精度標準信號源進行測量、檢驗的場合。
    可以輸出工頻（40Hz～65Hz）頻率、相位及幅度可調的高精度電壓電流，是非常高精度的可調電壓電流標準源。ZX3030X可以輸出非常純凈的正弦電壓電流，其失真度不超過0.1％，典型值為0.03％。ZX3030X三相標準源的電壓電流輸出有著非常高的輸出穩定度，典型值為0.004％RD。因此其非常適合用于需要高精度檢驗校準的工作場合，比如計量部門對于各種電壓、電流、功率等電參數表計的檢測。

產品特性

(1)可以輸出純凈的，失真度在0.03％（典型值）的正弦功率信號。
(2)可以在基波上疊加各次諧波輸出。
(3)頻率輸出從40Hz～65Hz任意可調，分辨率0.002Hz，準確度0.002Hz。
(4)AB相為一個頻率基準，C相是一個單獨的頻率基準，因此可以分相變頻。
(5)相位0～360度任意可調，可以方便模擬各種供電情況，甚至反送電的情形。
(6)強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載，且負載調整率優于0.01％RG。
(7)的溫度穩定性，核心器件為溫度系數小至1PPM的級產品，可以在室外的溫度環境下保證輸出的精度。
(8)采用32位MCU+DSP處理器，功能強大靈活。
(9)工頻每周波高達50000點的波形捏合，內部信號輸出無需濾波器進行平滑濾波，保證了波形的輸出，使得系統可以輸出的諧波，也使系統擁有的諧波失真度指標。
(10)可通過一個RS232方便和PC相連，拓展其他功能。
(11)完善的過流、過壓、過熱、短路、開路、過載保護。
(12)硬件PID，響應極快，負載的改變不會引起輸出的絲毫波動。
(13)320*240液晶顯示，中文界面，操作簡單。
(14)開放通訊協議，方便二次開發（RTU/FTU/用電管理終端/公變計量終端的出廠自動檢定）。
(15)可帶純?nèi)菪载?fù)載。http://www.gdzxdl.com/csy_110_18.html
(16)結合PC軟件可以檢驗電能表。

技術參數

1、交流電壓輸出
  調節細度：0.01%RG
  準確度：優于±0.05%RG
  穩定度：優于±0.01%RG/1min
  失真度：優于0.1%（非容性負載）
  輸出功率：額定每相25VA，額定每相15VA
  滿負載調整率：小于±0.01%RG
  滿負載調整時間：小于1mS
  輸出范圍：0V～420V，0V～264V
  檔位設置：0V～140V、140V～280V、280V～420V，自動檔位切換
  溫度漂移：±8PPM/℃
  長期穩定性：±60PPM/年
2、交流電流輸出
  調節細度：0.01%RG
  準確度：優于±0.05%RG
  穩定度：優于±0.01% RG /1min
  失真度：優于0.1%（非容性負載）
  輸出功率：額定每相25VA
  滿負載調整率：小于±0.01%RG
  滿負載調整時間：小于1ms
  輸出范圍：0A、1mA～10A（20A）
  檔位設置：或：0～1A、1A～5A、5A～10A、10A～20A，自動檔位切換
  溫度漂移：±8PPM/℃
  長期穩定性：±60PPM/年
3、功率輸出
  準確度：優于0.05%RG
  穩定度：優于0.01%/1min。
4、相位
  調節范圍：0～359.99度
  分辨率：0.01度
  準確度：±0.03度
5、頻率
  調節范圍：40Hz～65Hz
  分辨率：0.002Hz
  準確度：±0.002Hz
  溫度漂移：±0.5PPM/℃
  長期穩定性：±4PPM/年
6、功率因素
  調節范圍：-1～0～+1；
  分辨率：0.0001；
  準確度：0.0005。
7、工作電源：AC220 V，50Hz ±5％。
注：非標參數可定制！
