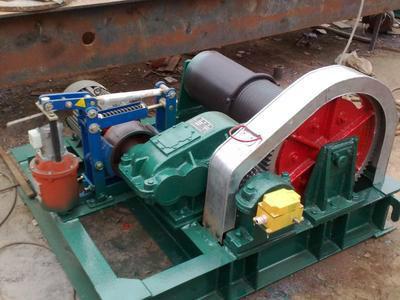

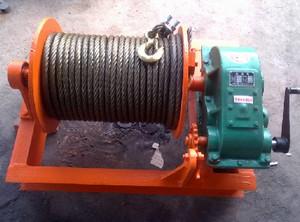

供應QPQ卷?yè)P(yáng)式啟閉機-8t/QPK卷?yè)P(yáng)式啟閉機

QPQ、QPK、QPT、QPG型啟閉機選用指南
本系列啟閉機可分為單吊點和雙吊點兩種，啟門為QPQ、PQT型為50KN~2500KN；QPK型為50KN~2500KN，供用戶選用。

本系列產品型號說明

QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783－－65起重機械起重量系列規定優先系列選定。
QPQ QPK QPG系列啟閉機不能做斜吊運行。
QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6w（19）型，公稱抗拉強度1550－1700N/mm2。鋼絲繩隨機供應，常規每單機供40m。
啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機械強度按輕型工作級別計算，電動機按周期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
OPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重（或水柱壓力）等荷重作用下帶動啟閉機快速下降，其快速值受調速器控制，不得超過5m/min,快速閉門時間一般為2min。
啟閉機啟門高度；用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為位置一節的上軸孔中心。
啟閉機基礎布置圖及作用在基礎上負荷僅供水工建筑設計時參考。
用戶特殊要求雙方可協商解決。
隨機供應的電氣控制系統為單機單控。
用戶選購件名發（另外計價）
a、用戶提出特殊電控系統
b、手搖機構
c、機構工作級別為Q3－中，Ｑ４－重時（增加費用）
d、非本廠常規配置的過載保護及高度顯示裝置及其附加要求。
e、加長部分鋼絲繩（單機超過４０mm時）
f、用戶提供圖紙與本廠比較，增加的材料部分及選用的超高性裝置部分
本系列啟閉機技術參數，如有變更，恕不另行通知，以公司資料為準
設備重量?jī)H供需方設計時的參考，不作為用戶收貨依據。

卷?yè)P(yáng)式弧門啟閉機選用指南
QPH型弧門啟閉機用戶選用指南
本系列啟閉機(按吊點數)為單吊點、雙吊點兩種。雙吊點按支點型式分為兩支點和叁反點兩種，啟門力為50KN~1250KN；供用戶選用。

本圖產品型號表示：例：雙吊點弧型閘門啟機，啟門高度10.5米,啟門力為2×375KN,表示為:QPH-2×375—10.35
其他說明同QPQ QPK QPT型啟閉機選用說明。
設備重量?jī)H供需方設計時參考，不作為用戶收貨依據。
