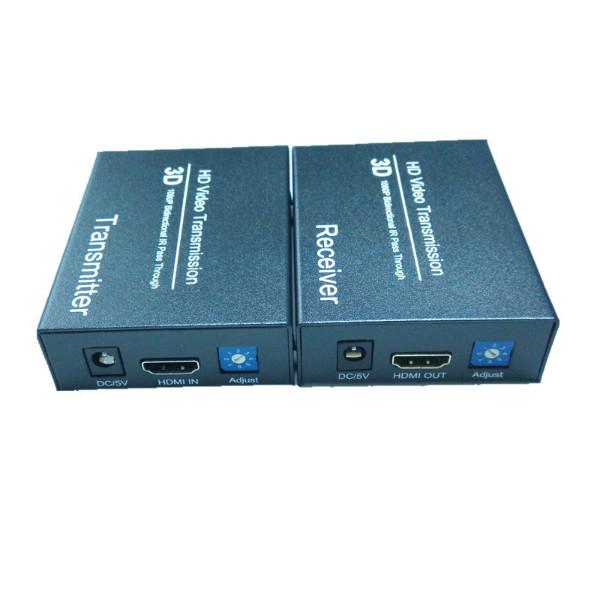

HDMI單網線40米延長器，是將HDMI信號用網線延長到40米顯示高清視頻，支持紅外，3d功能
使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
|
| 發送端 | 接收端 |
| DC/5V | 直流5V電源輸入 | 直流5V電源輸入 |
| HDMI | HDMI 輸入口 | HDMI 輸出口 |
| Adjust | 調整開關 | 調整開關 |
| IR IN | 連接紅外接收線 | 連接紅外接收線 |
| IR OUT | 連接紅外接收線 | 連接紅外發射線 |
| RJ45 | 網線連接端口 | 網線連接端口 |
| LINK | 連接狀態指示燈，當連接正常時，指示燈亮。 | |
| PWR | 電源狀態指示燈，當設備輸入電源時，指示燈亮。 | |
撥碼開關功能描述
發送端
| 位置 | 功 能 |
| 0 | 1080p 立體聲 (Note1，0-10米) |
| 1 | 1080p 5.1聲道 (Note2，0-10米) |
| 2 | EDID 拷貝模式 (拷貝顯示設備EDID) (Note3, 0-10米) |
| 3 | 1080i 立體聲 (Note4, |
| 4 | 1080P 立體聲 (30-40米) |
| 5 | 1080p 5.1聲道(30-40米) |
| 6 | EDID 拷貝模式 (30-40米) |
| 7 | 1080i 立體聲 |
接收端 (以下的建議供客戶根據不同的網線線長度進行選擇，不同的網線會導致傳輸距離受影響。
| 位置 | 功 能 |
| 0 | 0-10 米的傳輸距離 |
| 1 | |
| 6 | 30-40 米的傳輸距離 |
| 7 |
Note1: 在這個模式下，設備要求DVD輸出1080p
立體聲
Note2: 在這個模式下，設備要求DVD輸出1080p 5.1聲道
Note3: 在這個模式下，直接按電視機的要求輸出
Note4: 在這個模式下，設備要求DVD輸出1080i
立體聲
第四節 性能規格
| 工作溫度范圍 | -5 到 +35°C |
| 工作濕度范圍 | 5 to 90 % RH (no condensation) |
| 輸入視頻信號 | 0.5-1.0 volts p-p |
| 輸入DDC信號 | 5 volts p-p (TTL) |
| 視頻格式支持 | DTV/HDTV; |
| 輸出視頻 | HDMI 1.3b |
| 輸出音頻 | Support DTS-HD, Dolby-HD |
| 的傳輸距離 | 1080p 6類網線40米 |
| 輸入電源 | 直流5V，內正外負 |
| 電源功耗 | 發送端 2.5W |
| 外形尺寸 | 105mmH×76mmW×27mmD |
| 包裝尺寸 |
|
| 重量 |
|
第五節 使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
|
| 發送端 | 接收端 |
| DC/5V | 直流5V電源輸入 | 直流5V電源輸入 |
| HDMI | HDMI 輸入口 | HDMI 輸出口 |
| Adjust | 調整開關 | 調整開關 |
| IR IN | 連接紅外接收線 | 連接紅外接收線 |
| IR OUT | 連接紅外接收線 | 連接紅外發射線 |
| RJ45 | 網線連接端口 | 網線連接端口 |
| LINK | 連接狀態指示燈，當連接正常時，指示燈亮。 | |
| PWR | 電源狀態指示燈，當設備輸入電源時，指示燈亮。 | |
撥碼開關功能描述
發送端
| 位置 | 功 能 |
| 0 | 1080p 立體聲 (Note1，0-10米) |
| 1 | 1080p 5.1聲道 (Note2，0-10米) |
| 2 | EDID 拷貝模式 (拷貝顯示設備EDID) (Note3, 0-10米) |
| 3 | 1080i 立體聲 (Note4, |
| 4 | 1080P 立體聲 (30-40米) |
| 5 | 1080p 5.1聲道(30-40米) |
| 6 | EDID 拷貝模式 (30-40米) |
| 7 | 1080i 立體聲 |
接收端 (以下的建議供客戶根據不同的網線線長度進行選擇，不同的網線會導致傳輸距離受影響。
| 位置 | 功 能 |
| 0 | 0-10 米的傳輸距離 |
| 1 | |
| 6 | 30-40 米的傳輸距離 |
| 7 |
Note1: 在這個模式下，設備要求DVD輸出1080p
立體聲
Note2: 在這個模式下，設備要求DVD輸出1080p 5.1聲道
Note3: 在這個模式下，直接按電視機的要求輸出
Note4: 在這個模式下，設備要求DVD輸出1080i
立體聲
第四節 性能規格
| 工作溫度范圍 | -5 到 +35°C |
| 工作濕度范圍 | 5 to 90 % RH (no condensation) |
| 輸入視頻信號 | 0.5-1.0 volts p-p |
| 輸入DDC信號 | 5 volts p-p (TTL) |
| 視頻格式支持 | DTV/HDTV; |
| 輸出視頻 | HDMI 1.3b |
| 輸出音頻 | Support DTS-HD, Dolby-HD |
| 的傳輸距離 | 1080p 6類網線40米 |
| 輸入電源 | 直流5V，內正外負 |
| 電源功耗 | 發送端 2.5W |
| 外形尺寸 | 105mmH×76mmW×27mmD |
| 包裝尺寸 |
|
| 重量 |
|
第五節 使用安裝
1、將HDMI型號源（例如藍光DVD,機頂盒、高清播放器等）用HDMI連接到設備發送端。
2、用HDMI線將設備接收端的HDMI信號連接到顯示設備（如高清電視機、拼接屏等）。
3、采用超5類網線或者6類網線（推薦使用）連接發送端與接收端的RJ45口
4、如需要在顯示設備端口控制高清視頻源的紅外，請將紅外接收線接入設備接收端的紅外輸入口，紅外發送線接入設備發送端的紅外輸出口。
5、如果需要在視頻源端通過紅外遠程控制顯示端設備。請將紅外接收線接入設備發送端的紅外輸入口，紅外發送線接入設備接收端的紅外輸出口。
