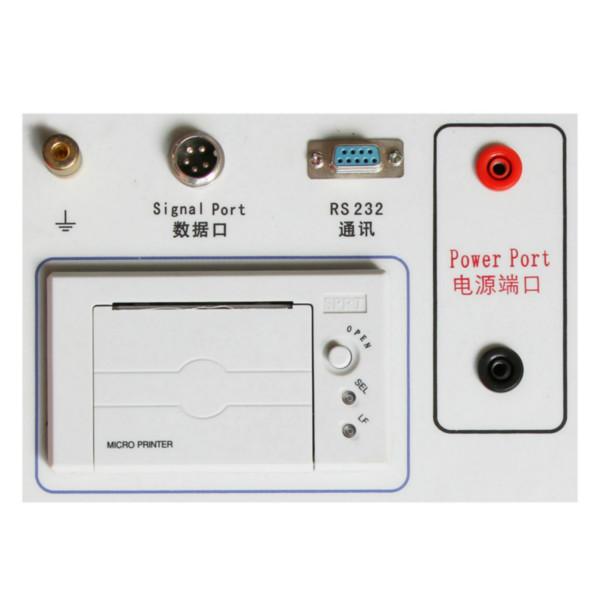

供應 GZX-92E絕緣電阻表檢定裝置

一、概述

GZX92E型絕緣電阻表檢定裝置是依據JJG622-97絕緣電阻表（兆歐表）檢定規程、JJG690-2000高絕緣電阻表（高阻計）檢定規程和JJG982-2003直流電阻箱檢定規程等有關文件研制生產的。該裝置設計有獨立的泄漏端鈕，在測量過程中無明顯不穩定及短路、開路現象，可以作為檢定各種型號指針式兆歐表和數字式兆歐表的電阻值，及絕緣電阻表的開路電壓、中值電壓和峰值電壓。為拓寬使用范圍，本裝置能部分滿足檢定高阻計的需要，增設了檢定高阻計的電阻輸出端鈕和電壓測量端鈕，并擴大了電阻測量范圍。

二、產品特性

◆ 高壓高阻箱由八個十進制電阻盤和一只固定電阻組成。

◆ 高壓高阻箱的開關是選用獲的滾動式高壓開關，是特制的高強度絕緣材料制成的密封型輕壓力開關，

◆ 絕緣電阻高，接觸電阻小，使用壽命長，免于清洗。開關的動作過程為先通后斷，在測量過程中不會開路，完全滿足JJG622-97絕緣電阻表檢定規程第15.1.6條的要求。

◆ 具有較完善的泄露。

◆ 電阻選用特制的高穩定性電阻元件，其溫度系數小，電壓系數小，年變化小，從而保證了高壓高阻箱的穩定性和準確度

三、技術參數

◆ 電阻輸出部分的準確度等級及工作電壓（電流）

◆ 調節范圍：100Ω～1TΩ,調節細度為100Ω
◆ 使用環境條件
       參考溫度范圍：20℃～25℃
       標稱使用溫度范圍：18℃～28℃
       參考濕度范圍：40～60%
       標稱使用濕度范圍：25～75%
◆ 電阻變差極限：在參考條件下，由單一影響量發生變化所引起的變差

為檢定裝置中電阻輸出部分電阻盤準確度等級（各電阻盤a值不同）

◆ 絕緣電阻：

   檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1TΩ。

◆ 絕緣強度：

   檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓11kV并歷時1min的試驗，而不出現擊穿與飛弧現象。

◆ 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜0.1Ω，其變差＜0.01Ω。(測試結果中應不含測試時連接導線的電阻)

◆ 外形尺寸：442mm×270mm×145mm

◆ 重    量：＜5kg

電壓測量（高壓直流數字電壓表）部分

◆ 測量范圍：0～5000V

◆ 準確度：±（1 % 讀數±0.2%滿量程）

◆ 供電電源：DC9V

◆ 顯    示：四位半、液晶顯示測試結果

◆ 讀數穩定性：±3個字

使用說明
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書提供的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

售后服務
1.本產品嚴格按照國家標準和企業標準制造，出廠前經過嚴格的檢驗

2.產品自出廠之日起壹年內出現故障免費保修，超過壹年或因用戶使用不當造成損

壞，仍提供技術服務

3.在儀器的使用年限內，本公司將長期提供儀器的維護、使用培訓、軟件升級、配

件供應等相關服務

4.儀器如出現故障，請及時與本公司聯系，我們將根據情況采取下列措施之一為您

服務：

     ★返回公司修理
     ★上門維修
     ★更換新儀器
歡迎您對本公司的服務提出批評和建議

報價詳情請致電027-84624498  13006126547 或訪問www.whsxdl.com獲取更多產

品詳情。
