供應SX-2000真空度測試儀

一、概述

真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關開關那樣容易檢測其介質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。

SX-2000真空度測試儀是真空滅弧室的真空度鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程實現全自動化。該儀器的采樣設計一改以往采用峰值做標定的方法，而采用離子電荷來做標定，這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度數值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。

二、產品特性

    本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。

產品別稱：

真空度測試儀、高壓開關真空度測試儀、真空度測量儀、高壓開關真空度測量儀

一、產品特點

◆ 測量精度高，操作簡單，攜帶方便，抗干擾能力強

◆ 實現了真空滅弧室的免拆卸測量，直接顯示真空度數值

◆ 采用計算機為主控單元,數碼管顯示

二、測試原理

    將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈繞于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空近似成比例關系。對于直徑不同的真空管，同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流──真空度曲線，由計算機自動完成真空度的計算，顯示真空度值。

三、技術參數

1、真空度測量范圍：9.999×10-1～1×10-5

2、離子電流測量范圍：9.999×10-1～1×10-7

3、測量誤差：∠10％

4、測量分辨率：10-5Pa

5、允許環境溫度：－20℃~50℃

6、空氣濕度：≤80％RH

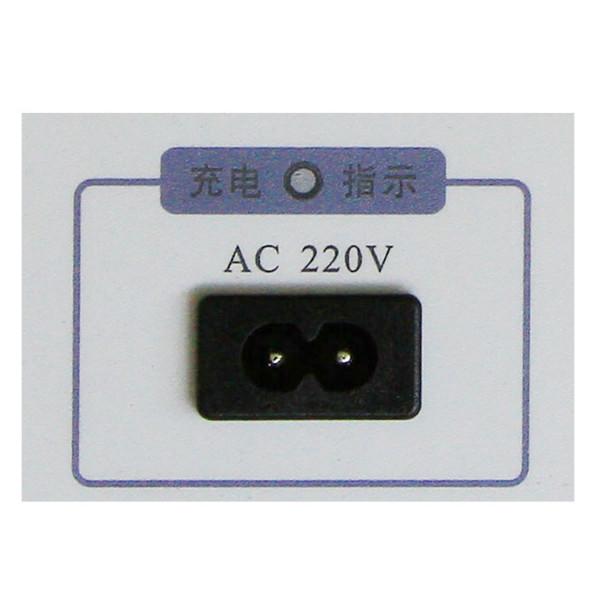

7、電源：AC220V50Hz±10％

8、外形尺寸：430×300×215(mm)

9、高壓輸出：脈沖30KV  15KHz

10、重   量：8kg

使用說明
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書提供的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

售后服務
1.本產品嚴格按照國家標準和企業標準制造，出廠前經過嚴格的檢驗

2.產品自出廠之日起壹年內出現故障免費保修，超過壹年或因用戶使用不當造成損

壞，仍提供技術服務

3.在儀器的使用年限內，本公司將長期提供儀器的維護、使用培訓、軟件升級、配

件供應等相關服務

4.儀器如出現故障，請及時與本公司聯系，我們將根據情況采取下列措施之一為您

服務：

     ★返回公司修理
     ★上門維修
     ★更換新儀器
歡迎您對本公司的服務提出批評和建議

報價詳情請致電027-84624498  13006126547 或訪問www.whsxdl.com獲取更多產

品詳情。
