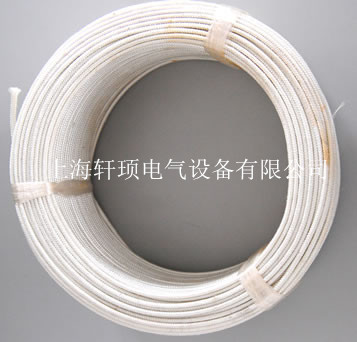

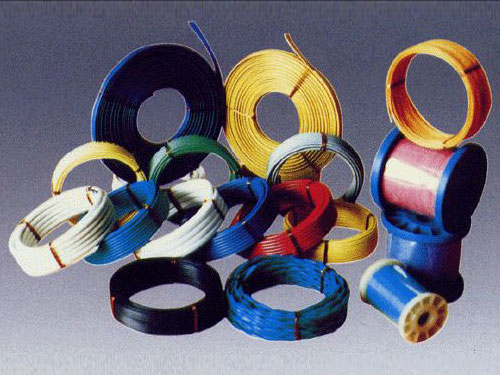

熱電偶用補償導線KCA補償導線 熱電偶連接線測溫線

上海軒頊電氣熱電偶用補償導線KCA溫度補償導線、計算機電纜、控制電纜，歡迎選購

熱電偶用補償導線KCA補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。熱電偶用補償導線KCA溫度補償導線由于絕緣層材質不同，導致使用的溫度不同，可分普通級、耐熱級和耐高溫級。

　　普通級：采用聚氯乙烯絕緣層，特點是耐有害氣體的腐蝕及耐，并可防潮濕；

　　耐熱級：采用無堿玻璃絲，外涂硅有機漆，具有不燃燒、耐高溫、電氣絕緣性能良好、機械強度高及化學穩定性好等特點；

　　耐高溫級：采用絕緣層，具有耐酸堿、耐油、阻燃、不吸水、絕緣性能好等特點。

　　根據補償原理，分為補償型（C）及延伸型（X）。

　　延伸型：采用與所使用的熱電極相同的合金，配用于廉金屬熱電偶；

　　補償型：采用和所使用的熱電極不同的合金，配用于熱電偶及某些非標準的熱電偶

熱電偶用補償導線的特性

1、額定電壓：無要求

　　2、工作溫度：-25～+200℃

　　3、導 體：實芯或絞合合金絲

　　4、絕 緣：聚氯乙烯/聚四氟乙烯

　　5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲

　　6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶

7、顏 色：紅/黃/蘭/白/黑/灰/棕等

熱電偶用補償導線KCA溫度補償導線制造標準：GB/T4989-94

熱電偶用補償導線KCA溫度補償導線電纜制造標準：企業標準

本產品主要用于電力、化工、石油、冶金輕紡等廠礦及國防等行業自動化測量儀表的連接線。

主要型號、名稱及配用熱電偶：

產品分類、允差等級標志：

產品主要結構組成：

產品使用特性：1.一般用補償導線（電纜）允許工作溫度為-20℃~+100℃，耐熱用補償導線(電纜)允許工作溫度為-25℃~+200℃；2.補償導線（電纜）敷設時環境溫度應不低于０℃，彎曲半徑不小于導線（電纜）外徑的１０倍。

訂貨須知：１．訂貨時應注明產品名稱、標準、型號、規格、數量及額定電壓；２．交貨長度、時間；３．其它特殊要求。

熱電偶用補償導線的使用注意事項

1.與熱電偶接線端連接的兩個接點，應盡量保持兩個接點溫度的一致。

　　2.與儀表接線端連接處盡可能保持溫度一致，儀表柜有風扇的地方，接點處要給予保護，不能使風扇直吹到接點。

　　3.因為熱電偶的信號很低，為微伏級，如果使用的距離過長，信號的衰減和環境中強電的干擾耦合，足以使熱電偶的信號失真，造成測量和控制溫度不準確，在控制中嚴重時會產生溫度波動。

　　根據實際工作，通常使用熱電偶補償導線的長度控制在15m內，如果超過15m，建議使用溫度變送器傳送信號。因為溫度變送器是將溫度對應的電勢值轉換成直流電流傳送，所以抗干擾強。

　　4.補償導線布線一定要遠離動力線和干擾源。在避免不了穿越的地方，應盡可能采用交叉方式，不要平行。

　　5.為了提高熱電偶連接線的抗干擾性，可以采用補償導線，這樣對于現場干擾源較多的場合，效果較好；但是一定要將層嚴格接地，否則層不僅沒有起到的作用，反而會增強干擾。
