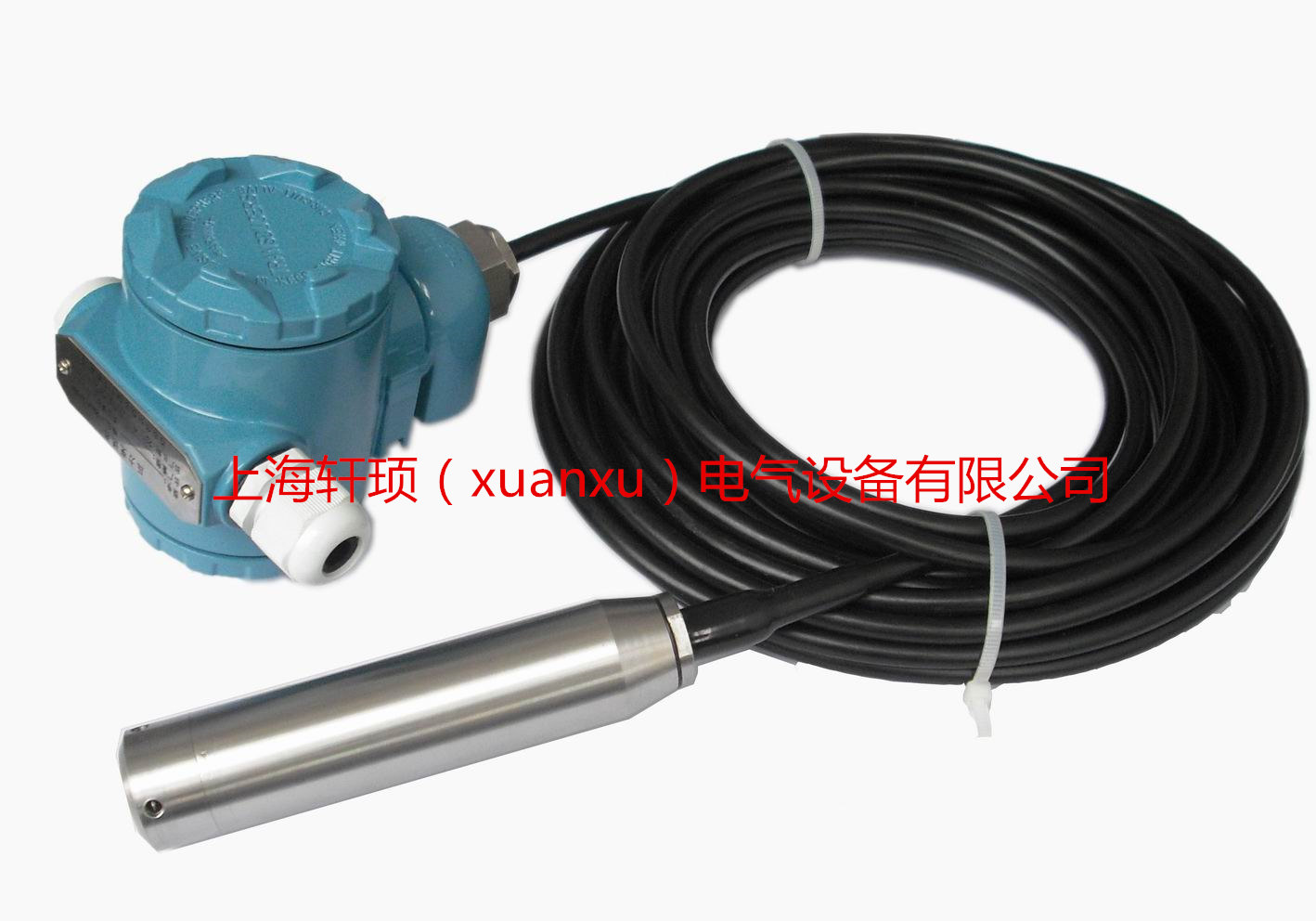

LC3101投入式液位變送器上海液位變送器廠家

投入式液位變送器安裝須知

   1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。

   2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。

   3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。

   4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。

   5、測量易爆危險品時，必須嚴格按照GB3836.1-83《性環境用防爆電器設備通用要求》和GB3836.4-83

《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。

投入式液位變送器如何安裝

   1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。

   2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。

   3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。

   4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線

液位變送器使用注意事項

   1、使用中發現異常，應關掉電源，停止使用，進行檢查或直接聯系軒頊電氣技術部。

   2、接供電電源時應嚴格按照我公司接線說明進行連接。

   3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

儀表調試方法

    投入式液位變送器在出廠時已按銘牌標注量程校正，只要介質的密度等參數符合銘牌要求，一般無需調整。卻需要調整量程或零位，請按以下方法調校：

   1、擰下保護蓋，外接標準24VDC電源及電流表（要求0.2%級以上精度）即可調整

   2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA

   3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA

   4、反復以上步驟兩三次，直到信號正常

   5、請分別輸入25%、50%、75%的信號校核誤差

   6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質密度為1.3時，校驗1m量程時要用1.3m水位標定

   7、調節完畢，擰緊保護蓋

   8、投入式液位變送器的校驗周期為每年一次
