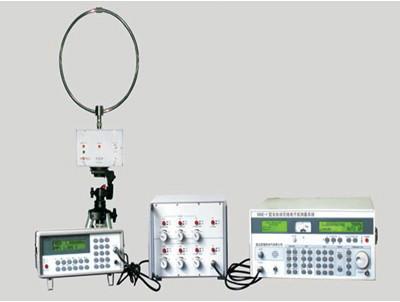

供應SXGR-I無線電干擾測試系統

一、產品概述

SXGR-I無線電干擾測試系統是我公司發揮自身優勢，參照國家標準，自主研發的一套具有國內水平的無線電干擾測試系統。該系統添補了國內高壓電氣設備無線電電磁干擾測量領域的一項空白；它成套性強，用途廣泛，精度高，體積小，重量輕，操作簡單，使用方便，便于攜帶和現場試驗。特別適用于變壓器、互感器等高壓電氣設備制造廠家及電力、鐵路、機場等廣大用戶。

二、性能特點

◆ 成套性強，用途廣泛，精度高，體積小，重量輕，操作簡單，使用方便，便于攜帶和現場試驗

◆ 具有、QP兩種檢波方式，但在此頻率范圍內配上天線亦可測量輻射干擾，場強。

三、技術參數

◆ 頻率范圍：150KHz~1.5MHz

   對已知頻點測量時：通過面板上的按鍵自由設定（不再需要去調諧）

   掃頻測量時：

      1）手動掃頻：在設定掃頻步進后，用飛梭或按鍵Step（   ）。

      2）自動掃頻：

        ① 全景粗測（快）

        ② 精測（內部自動校準）設置起始、終止頻率點及步進頻率，最多可存3400個頻點的數據。

        ③ 離散點精測，一次最多可設置63個頻點。

◆ 主機頻率穩定度：1×10-6/日

◆ 被測信號的頻率由LCD屏上直接顯示，頻率分辨率：10Hz

◆ 終端電壓測量范圍：

   頻率：150KHz~1.5MHz

   最小可測電壓：≤10（典型值可測到0dBμV）~110dBμV

   可測電壓：外加20dB固定衰減器，上限可測到130dBμV(3.16V)

◆ 終端電壓測量誤差：≤±2dB

◆ 儀器校準方式：正弦同步自動校準。

◆ 場強測量范圍：

   選配SR30251鞭狀天線   可測10~130dBμV /m   （1μV/m = 0dB）

   選配SR30253環形天線   可測20~130dBμV /m   （1μV/m = 0dB）

◆ 場強測量誤差：≤±3dB

◆ 檢波方式：具有，QP兩種方式

◆ 測量方式：手動/自動（按鍵轉換）

◆ 測量時間間隔設置：1ms~99s任選

◆ 整機通頻帶：（-6dB帶寬）9KHz±1KHz

◆ 中頻抑制：≥40dB

◆ 鏡像抑制：≥40dB

◆ 組合干擾抑制：

   對下列頻率的雜散抑制不小于40dB

   n?L±?I ，?L±?I ，?0

   這里：n，m和K為正態數。

   ?L——本地振蕩頻率

   ?I——中頻頻率

   ?0——輸入信號調諧頻率

◆ 背景噪聲引起的誤差不超過1dB

◆ 效果：

   在3V/m的電磁環境中，測試接收指標的值與最小值產生的誤差不大于1dB。

◆ 過載系列：

   1）檢波前：大于30dB

   2）檢波后：大于12dB

◆ 檢波器時間常數：

   1）平均值（）：充放電時間常數不大于1ms

   2）準峰值（QP）：充電時間常數：1ms±20%

      放電時間常數：160ms±20%

◆ 顯示器機械時間常數（阻尼系數）：160ms±20%

◆ 脈沖特性：

   1）脈沖特性（脈沖幅值響應）

      對于頻譜密度為0.316μVs，重復頻率為100Hz的脈沖信號與66dB有效值的正弦信號的讀數誤差不大于±1.5dB。

   2）相對脈沖特性（脈沖重復頻率響應。手動測量時，以讀數值為準）

      重復頻率（Hz）             相對輸出（dB）

      單個脈沖                   -23.5±2.0

         1                       -22.5±2.0

         2                       -20.5±2.0

         10                      -10.0±1.5

         20                      -6.5±1.0

         100                         0

         1000                    +4.5±1.0

◆ 儀器額定輸入阻抗：50Ω

使用說明
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書提供的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

售后服務
1.本產品嚴格按照國家標準和企業標準制造，出廠前經過嚴格的檢驗

2.產品自出廠之日起壹年內出現故障免費保修，超過壹年或因用戶使用不當造成損壞，仍提供技術服務

3.在儀器的使用年限內，本公司將長期提供儀器的維護、使用培訓、軟件升級、配件供應等相關服務

4.儀器如出現故障，請及時與本公司聯系，我們將根據情況采取下列措施之一為您服務：

     ★返回公司修理
     ★上門維修
     ★更換新儀器
歡迎您對本公司的服務提出批評和建議

報價詳情請致電027-84624498  13006126547 或訪問www.whsxdl.com獲取更多產品詳情。
