LQZ系列高承載全封閉球型鋼支座，惡劣環境也適用，且壽命更長

網上不便公開詳實價格，如需咨詢LQZ系列高承載全封閉球型鋼支座價格，請-聯-系：133-0338-3307

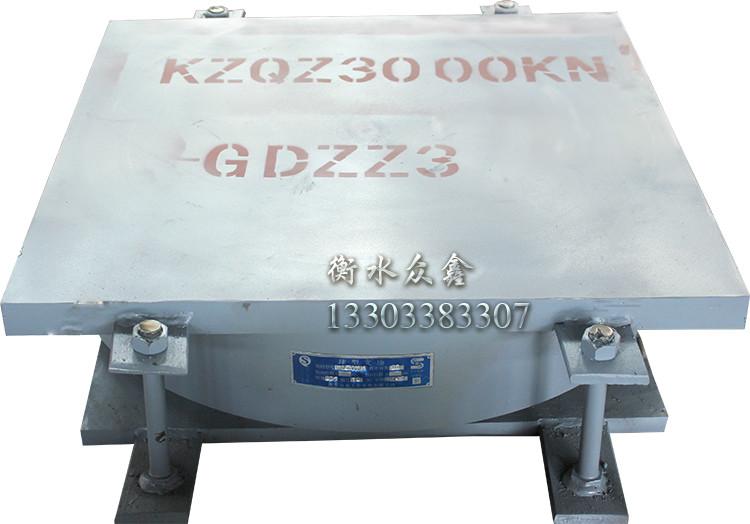

LQZ系列高承載全封閉球型鋼支座不僅具有一般球型支座承載力大、轉角大、轉動靈活、轉動力矩與轉角無關等優點，還具有耐腐蝕能力強、防塵防水性能好、設計壽命長、小巧輕便等優點。

特別適用于大跨度橋梁及寬橋、曲線橋、坡道橋等構造復雜的橋梁；還可以在海洋大氣及飛濺區等惡劣環境下使用。

一、LQZ系列高承載全封閉球型鋼支座的構造和工作原理：

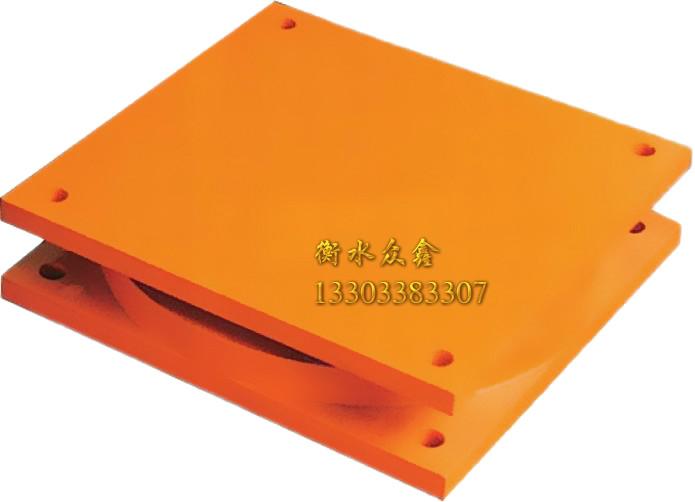

    LQZ系列高承載全封閉球型鋼支座的結構如下圖所示，它主要由下座板、球面四氟板、密封裙、中座板、平面四氟板、上滑板和上座板

    LQZ系列高承載全封閉球型鋼支座的水平位移是由上滑板與中座板的平面四氟板之間的滑動來實現的。另外，通過在上座板上設置的導向板（槽）或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成單向活動球型支座和固定球型支座。
    球型支座的轉角是由中座板的凸球面與下座板上的球面四氟板之間的滑動來實現的。通常由于支座的轉動中心與上部結構的轉動中心不復合，而在中座板和下座板之間形成第二滑動面。根據上部結構與支座轉動中心的相對位置，球面轉動方向可以與平滑動方向一致或相反。如果兩個轉動中心復合，則無平面滑動。

二、LQZ系列高承載全封閉球型鋼支座的特點：

    1、LQZ系列高承載全封閉球型鋼支座的一般特點
       1）LQZ系列高承載全封閉球型鋼支座,由于球面結構的萬向轉動特點，可以講各種震動所產生沖擊力通過旋轉扭力化解掉，從而產生減震隔震的效果；
       2）LQZ系列高承載全封閉球型鋼支座是通過球面?zhèn)髁Γ淮嬖诹Φ目s頸現象，混凝土橋墩受力均勻，延長了橋墩的壽命；
       3）LQZ系列高承載全封閉球型鋼支座通過球面聚四氟乙烯板滑動，轉動力矩小且與轉角無關，別適用于大轉角的要求，設計轉角可達0.05rad以上；
       4）LQZ系列高承載全封閉球型鋼支座各向轉動性能一致，適用于寬橋、曲線橋等；
       5）LQZ系列高承載全封閉球型鋼支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
    2、LQZ系列高承載全封閉球型鋼支座的獨有特點：
       1）承載噸位大-支反力可超過100000KN；
       2）轉角大（轉角0.06rad）；
       3）耐腐蝕能力大大增強，可在海洋大氣及飛濺區等惡劣環境下使用；
       4）平面滑動和轉動磨擦阻力??；
       5）防塵防水性能好，可保證磨擦副無腐蝕無污染。
       6）設計壽命長（按100年設計）；
       7）支座小巧輕便，較同樣支反力的盆式橡膠支座重量減輕40-50％，較同樣支反力的其它球座重量減輕20～25％。

三、LQZ系列高承載全封閉球型鋼支座的設計參數：

    1、支座反力

       1）支座垂直反力從1500-100000KN，分30級。也可根據用戶要求進行特殊規格的設計、制造。

       2）支座可承受的水平力：固定支座和縱向活動支座在非滑動方向的水力不小于垂直反力的10%。
    2、支座設計轉角
       分0.02和0.05弧度兩種。也可根據客戶要求，設計其它轉角或更大轉角的支座。

3、支座設計位移

順橋向：±50、±100、±150、±200、±250mm；

橫橋向：多向活動支座為±40mm。

4、支座設計摩擦系數

常溫(-25℃～60℃)μ≤0.03

低溫(-40℃～-25℃)μ≤0.05

四、LQZ系列高承載全封閉球型鋼支座的分類及代號：

球型支座的分類

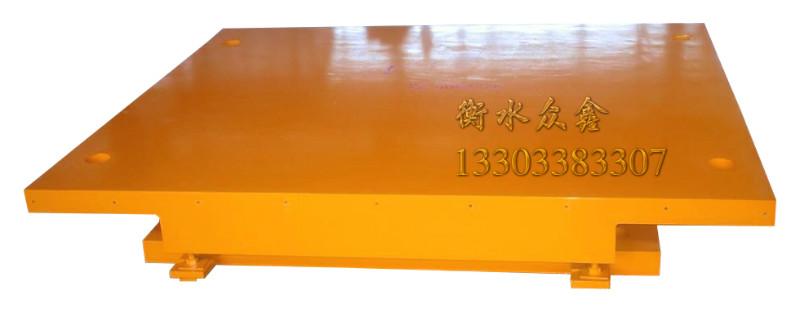

球型支座按活動形式分為雙向活動支座(SX)、單項活動支座(DX)和固定支座(GD)三種類型，如圖所示：

球型支座的代碼

球型支座可用代碼如下所示：
