磁粉探傷可檢出鐵磁性材料中裂紋、發紋、白點、折疊、夾雜物等缺陷，具有很高的檢測靈敏度，且能直觀的顯示出缺陷的位置、形狀、大小和嚴重程度，檢查缺陷的重復性好。在管材、棒材、型材、焊接件、機加工件、鍛件探傷中得到了廣泛的應用，尤其是在壓力容器的定檢中更是發揮著獨特的作用。

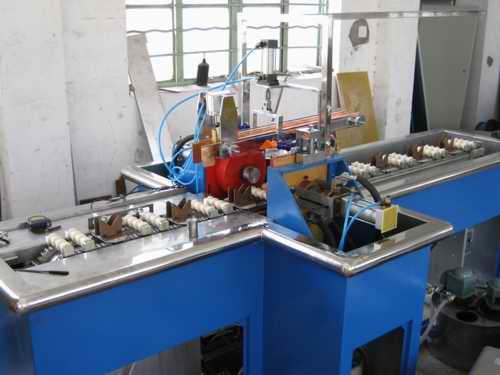

CJE－2000型

軸承滾柱復合磁化磁粉探傷機
1．用途
CJE-2000軸承滾柱磁粉探傷機，是固定式、機電分立型交流半自動濕法磁粉探傷設備。它根據磁化原理設計制造而成，
1、滿足軸承滾柱探傷工藝要求：
2、符合JB/T8290-1998《磁粉探傷機》標準。
適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的規則圓柱形零件的無損檢驗。能發現零件外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷（深離零件表面的缺陷不可用此法檢查）。。并配有周向磁化旋轉機構，有效增大電極與工件接觸面，從而避免了工件的打火的發生。
?2．原理
?該機以小型工業可編程序控制器（PLC）為核心，對系統的機械程序動作，如上料、輸料、工件夾緊、噴灑磁懸液、磁化、松夾、機械手抓料、工件旋轉用放大鏡等動作進行控制，能按規定程序完成除缺陷觀察以外的全部探傷過程，即可自動操作，又可手動單步操作。
?該設備對工件的磁化采用復合磁化方式, 即周向磁化和縱向磁化相配合，可一次性檢測出磁場范圍內工件表面的全方位缺陷。 周向磁化采用通電法，縱向磁化采用磁軛法，對工件進行磁化。周向磁化和縱向磁化均使用 50Hz 工頻交流電作為電源，兩路電壓的相位相差120^o。工件在復合磁化時，由失量分析可知，在工件的表面將形成一個隨時間變化的橢圓形旋轉磁場。只要選擇合適的磁化電流強度，就能使工件表面獲得較均勻的磁場分布。
???該設備磁化電源的主電路采用可控硅無節調壓電路，利用隔離主變壓器以低電壓大電流方式輸出，對工件進行周、縱向交流復合磁化，從而一次性探傷就可檢查出工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
?控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷，周向磁化設有接觸電阻檢測電路，當電極和工件之間接觸電阻增大時會自動檢測，從而避免了打火工件現象的發生。
?本機的周向和縱向輸出電壓低于36V，因此不會對人體構成電的傷害。
?3．磁粉探傷基本原理
?自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時，磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續（即裂紋、夾渣、氣孔等缺陷），而磁力線為了保持自己的連續性，則必須繞過這些缺陷。
?若這些缺陷位于材料的表面或近表面，但由于工件中的磁力線已達到飽和狀態，則磁力線就會繞過這些磁導率較低的（磁阻較大）區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉（或磁懸液)噴灑于有缺陷工件表面，則缺陷磁極吸引磁粉，便可形成明顯可見的線狀或點狀堆積。
???必須說明，工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時，磁力線就不能泄漏出工件表面，只有當磁力線與缺陷延展方向互相垂直或成一定夾角時，缺陷才能顯示出來。
?? ?如缺陷離工件表面較深，磁力線雖然也能形成彎曲，但還不致于暴露在工件表面之外，則不會產生較大的“漏磁埸”，因此此刻的缺陷顯示可能較弱或完全不顯示。
二、???設備的主要技術指標
檢測名稱：軸承滾子
????尺寸：工件直徑：20－120mm
?? ???????工件長度：25－120mm
（可據客戶工件尺寸確定電流大小及其它）
?磁化方式：?周向磁化、縱向磁化和復合磁化
?磁化電流：
?周向??????? AC?? 0－2000A（有效值）?連續可調?帶斷電相位控制功能；
?縱向??????? AC?? 0－10000AT（有效值）連續可調?帶斷電相位控制功能；
?探傷節拍：? 8S/件
?探傷靈敏度：工件表面用A型7/50試片貼面，清晰顯示；
?電源：?????三相四線? 380V? ±10%?? 50HZ??約100A/相
?暫載率:???????? ≥20%
三．結構形式
?該機為機、電分立結構，主要由磁化電源控制柜、磁化裝置、上料裝置、不銹鋼輸料機構、磁懸液噴灑及回收系統等部分組成。

1. 磁化電源控制柜

1. 磁化裝置
