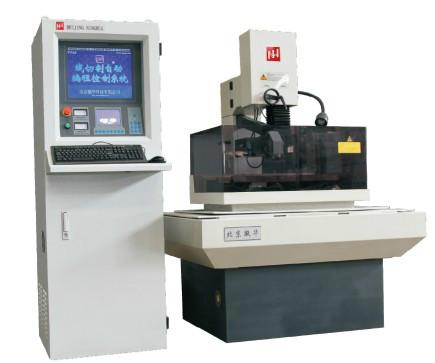

供應秦皇島凝華中走絲線切割機床設備

產品特點及功能說明

一.功能特點

1.    編程方式：直接在線繪圖編程或通過CAD軟件畫圖通過移動磁盤傳遞圖像或代碼。其除一般的繪圖功能外，具有豐富的曲線庫可以輕松的完成對數螺旋線、橢圓、拋物線、擺線、正弦線、漸開線、基米德螺旋線的繪制。具有標準零件庫可以輕松的完成標準漸開線齒輪、變位漸開線齒輪、漸開線花鍵齒輪、滾子鏈鏈輪齒、擺線齒輪、擺桿滾子凸輪、分度凸輪、三角花鍵或齒條、非圓節曲線凸輪等圖形的繪制。具有方便的公式曲線編輯功能可以完成加、減、乘、除、冪、正弦函數、余弦函數、正切函數、反正弦函數、值函數、數的開方、對數函數等運算。具有列表曲線功能可以方便省時的完成列表曲線圖形繪制。完備的漢字庫系統，實現各種文字、字母、符號的繪制。

2.    普通切割：一次切割，根據用戶提前設定參數生成一次切割軌跡，絲筒正反向運轉都參與放電切割，加工效果和普通機床類似，但可以實現同樣光潔度效率提高30%左右。

3.    單向放電切割：一次切割，鉬絲單向走絲時參與放電，另一方向不參與放電，這種切割方式可以通過減少上下鉬絲位置不同而導致精度和光潔度變差。

4.    往復短絲切割：一次切割，使用較短的鉬絲控制絲筒每次換向工作臺進給量小于鉬絲半徑，使切割出來工件條紋密集，使肉眼基本無法識別工件表面有換向條紋，從而提高光潔度。

5.    低耗：主要減小鉬絲損耗。

6.    鎖定：鎖定多次切割狀態。

7.    分組：分組脈寬可設，可以選擇是否生效。

8.    多次切割：根據用戶的不同需求畫出最終需要圖形軌跡線，用戶設定切割次數、和每次對應的偏移量，以及凹模臺寬和過切量，最后設定好對應切割設定好的高頻組號后轉入加工后臺，用戶根據切割次數提前設定每次切割的參數：段數、脈寬、脈間、電壓、功放檔位、絲速等參數。用戶設定完畢打開運絲、水泵，機床開始自動加工，當遍切割完成、切割參數自動轉換到第二次切割設定好的參數上面，實現分段加工。多次切割是為了采用這種方式修復一次切割造成的工件變形、通過一次切割效率和多次切割效率更高來實現率光潔度小于Ra1.2的光潔度。多次切割功能可支持平面切割的跳步模，切割的對象可以是封閉的，也可以是不封閉的，可以是凸模，也可以是凹模。設定臺階切割自動報警，設定最后次切割臺階的偏離量。

9.    回退功能：短路自動回退，短路后自動轉為切割，也可按鍵手動回退；

10.  自動回原點功能：控制XYUV四軸返回起始點

11.  清角功能：是為段與段間過渡延時用的，目的是為了改善拐角處由于電極絲彎曲造成的軌跡偏差。

12.  停機控制：加工結束報警并輸出機床停機信號

13.  斷絲保護：遇到斷絲，絲筒和水泵自動停止，程序停止繼續加工

14.  斷電記憶：斷電保存加工程序與加工狀態，來電后從掉電處繼續往下切割，編程數據、接口卡次數、脈寬、脈間、電壓、功放檔位、絲速、往復切割時間等參數一同保護。

15.  錐度控制：具有一般等錐體加工控制功能和上下異型面加工控制功能

16.  檢查功能： 顯加工單、加工數據、模擬軌跡、回零檢查、極值檢查

17.  空走功能：分正向空走，反向空走，正向單段空走和反向單段空走

18.  對中和對邊：輔助用戶碰邊和自動找孔中心。

19.  自動切割：自動切割有4種分正方向切割、單段正方向切割、反方向切割、單段反方向切割

20.  顯示圖形：在自動切割，空走，模擬時均跟蹤顯示軌跡。在自動切割時，還可同時對顯示的圖形進行放大、縮小、移動等操作。在四軸加工時，還可進行平面顯圖和立體顯圖切換。圖形坐標、加工速度、加工時間同步顯示。

21.  螺距修正：本系統具有螺距修正功能可修正應機械造成的間隙誤差

22.  參數在線調整功能：段數、脈寬、脈間、電壓、功放檔位、絲速、單向放電、往復切割時間、跟蹤調節等參數，不但可以提前預設，而且可以在實際加工中更改調整。

23. 移軸功能：控制界面可以定向，定距離移動。

24.  電壓、電流在線顯示。

25.  網絡通訊：電源輸出網絡端口，連接網線后實現網絡通訊，使文件和信息傳遞更加方便。

26.  移動磁盤進行文件拷貝：通過移動磁盤拷貝文件，擺脫傳統使用軟盤拷貝文件，文件易丟失，軟盤已損壞，工作過程速度慢的問題。

二.電源基本參數：

技術參數要求：

1.    外形尺寸        600×700×1700

2.    包裝尺寸      750×830×2100

3.    環境溫度（C^。）           0～40

4.    環境濕度                 80%

5.    電源電壓（V）       380±10%  50HZ±1HZ（三相三線）

6.    功耗（KW）             <3

7.    脈沖空載電壓值（V）        高低壓兩檔

8.    脈沖寬度             1～200

9.    脈沖間隙（倍）             1～20

10.      功放檔位（檔）            8檔

11.      平均電流（A）         6安培

12.      驅動絲筒電機參數          370W 3相 380V

13.      絲速 （r/min）            8檔，11m/S.

14.      單向方電                  0～1可選

15.      往復（s）                 8檔

16.      控制軸數                  XYUV四軸數控

17.      驅動空載電壓值（V）        12

18.      XY軸驅動步進電機參數      五相  24V 3A 0.36 °/0.72 °

19.      UV軸驅動步進電機參數      三相  27V  1.5 °/3 °

20.      控制脈沖當量         0.001

21.      鉬絲損耗             0.003mm/10000mm2

22.      切割效率mm2/min        120

23.      光潔度 Ra              1.2

三. 控制器功能

1.具有在線編程功能，即加工同時可以進行繪圖，編程

2.四軸聯動，可實現跳步模、等錐、變錐及上下異型面加工

3.完善的數據接口功能，能夠讀入3B、DXF和AUTOP等格式文件

4.具備串行數據傳輸和網絡接入功能

5.可生成3B及G代碼等控制程序

6完備的漢字庫系統，實現各種文字，字母及符號切割

7具備的離散點保真擬合功能

8具有完善的公式曲線功能

9.模塊化的齒輪及非圓弧曲線繪制與編程功能

10.具備3B代碼程序傳輸功能

11.具有掉電記憶、斷絲保護，短路回退，自動對中心，正反向切割，單段加工，錐度復位，快速回穿絲點，加工計時，結束自動停機等功能

12.加工圖形可進行旋轉，鏡像

四．機床工作環境

1.電網環境：～380V±10％ ，50Hz

2.環境相對溫度：0-+45℃

3.環境相對濕度：≤80%

4.工作液：濃度為10~20%的植物性乳化液或皂化液，水基工作液。

五.標準配置

六.標準附件

備注：標準配件以裝箱單為準。此供參考。

七、常用工具裝箱單

八.技術文件

裝箱單                                   1份

操作說明書                          1份

合格證                              1份

質量書                          1份

以上資料各1套，資料全部為中文。
