液晶顯示*材料拉力機機* ，廈門德儀廠家直銷

液晶顯示材料拉力機主要用途及適用范圍

DEWS-20A數顯式電子試驗機，主要用于測試各種材料的拉伸、壓縮及塑料管件的環剛度。在拉伸試驗中，檢測材料的承載拉力、抗拉強度、伸長變形、延伸率等技術指標；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、壓縮變形等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可打印，也可在控制器內保存以備查詢顯示。

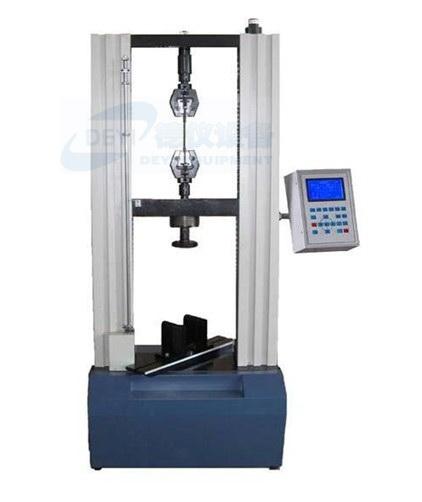

液晶顯示材料拉力機產品圖片：

液晶顯示材料拉力機主要技術指

液晶顯示材料拉力機結構特征及工作原理

本機由機械、電氣二大部分組成

5.1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速系統、動力傳動機構等部件；

上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、試樣壓縮夾具、測力傳感器、位移傳感器等主要部件。

5.2 電氣部分：

電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同是試驗要求，選擇拉伸、剛度、壓縮試驗?zāi)Ｊ?，并設置各試驗?zāi)Ｊ皆嚇訁?shù)，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。

5.3 本機的幾項主要功能：

1 全開放性參數設置

2 設置參數保存，下次開機自動讀取顯示

3 浮動零點設置，可隨時調整零點

4 峰值保持及存儲，常值跟隨；

5 在有效速度范圍內，速度值任意設置；

6 橫梁移動過程中的速度快捷切換功能

7 靈活的數據查詢顯示功能；

8 過載停機、音頻報警保護功能；

9 試驗結束自動判斷功能；

10 極限位置保護等；

液晶顯示材料拉力機軟件介紹

ARM801型試驗機控制器由主控板，鍵盤，顯示驅動板組成，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明

主控板同時連接鍵盤和顯示驅動板，用來接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤

液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。
