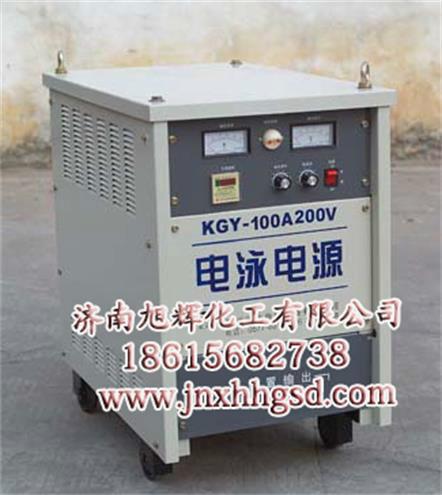

供應濟南電泳電源 電泳電源，電泳設備電源，電泳設備

濟南旭輝電泳設備

一 、概述
    電泳涂漆整流器（以下簡稱電泳電源）主要應用于汽車、摩托車、家電、金屬殼體等電泳涂裝生產線以及有相似技術要求場合的整流電源。其目的是使工件表面產生一層結構致密、厚度均勻、表面平滑且附著力強的漆膜，以防止工件生銹，使其延長使用壽命。因此電泳涂漆用整流器是涂裝生產線上的關鍵設備之一。
　　本公司是以開發、設計、制造為一體專業性生產電泳電源，電泳設備廠家。本公司的經營理念：以市場需求為導向，以質量

為根本，以客戶為關注焦點實現我們對客戶的良好服務，不斷研制開發、生產制造技術的整流裝備、電泳設備。

      KYF 53BT 系列電泳電源（微機雙控?zé)醾溆脦ㄓ嶋娪倦娫矗┰诒Ａ袅?nbsp;KYF 53B 系列電泳電源的基礎上作了大量的如下改進：
　?。?優化設計采用 雙 CPU 控制， 充分發揮了微機軟件程序控制的優勢，用軟件取代了原設計中大量的硬件，使新的控制板的面積縮小了五分之三，控制板小了，器件少了，但功能和性能卻加強了。在可靠性方面除了采取減少器件的手段外，在控制板和對外引線等工藝方面也作了改進。同時也給安裝和調試帶來極大方便。
　　2. 在穩壓、限流方面由原來的百分之一提高到千分之一的精度（如再選用高精度電壓、電流變送器，系統可做到更高的精度）。
　　3. 采用可編程程序控制器取代傳統的繼電器，同時系統實現以 RS485 形式與 PLC （可編程控制器）通訊。
　　4. 兩個控制系統（主控板）采用高速的通訊技術實現了系統自動切換時無擾動。
　　5.使用工業可靠型 ev 觸摸屏，以其良好的人機界面，實時顯示每個工件電泳工藝參數的全過程及設備運行狀況，帶給工藝人員和操作人員極大方便。

二、使用條件
   3.1 海拔高度不超過 1000 米 ；
　3.2 環境溫度 -5 ℃ ～ 40 ℃ ；
　3.3 空氣相對濕度不超過 85% （當空氣相對溫度為 20± 5 ℃ 時）；
　3.4 無導電、塵埃，無腐蝕金屬和破壞絕緣的氣體和蒸汽；
　3.5 無劇烈震動和沖擊，垂直傾斜度不超過 5% ；
　3.6 電源三相對稱，交流電壓幅值波動符合。
　3.7 若有特殊使用條件，用戶需在訂貨時另行提出。

三、 主要技術性能指標
   4.1. 技術性能指標
　4.1.1 輸出電壓調節范圍： 0V - 額定直流輸出電壓連續可調整；
　4.1.2 直流輸出電壓穩壓精度：穩壓精度± 1 ‰；
　4.1.3 直流輸出電壓紋波系數：當設備額定輸出運行時，紋波系數 1% ；
　4.1.4 電流限幅：限流精度 ±1‰ ；
　4.1.5 輸出直流軟啟動時間：輸出直流電壓從 0V 上升到額定電壓可在 3 — 300 秒內自行整定。
　4.1.6 輸出直流軟停時間：輸出直流電壓從額定電壓下降到 0V 可在 3 - 300 秒內自行整定。
　4.1.7 控制系統自動切換：主控板自動切換到副控板時電壓、電流無擾動。
四、 產品特點
  5.1 采用強大的通訊功能，簡化控制系統的設計
　　　控制系統使用可靠的 RS485 通訊方式，與可編程控制器（ PLC ）、觸摸屏進行數據互通。減少了控制信號、模擬信號以及傳統的繼電器、指示器、儀表等，大大增強了設備的穩定性及可靠性。

　5.2 雙控系統設計
　　　以控制系統為核心的電泳電源的控制系統占有重要的核心地位，為了解決客戶的后顧之憂及增強設備的可靠性，采用兩塊微機控制板同時在線方式。

　5.3 雙控系統的熱備用運行方式
　　　系統中的雙控板是以“一用一備”的方式運行，主板行使控制權，其備板與主板一直保持通訊，使所有運行參數保持一致。

　5.4 無擾動切換
　　　以快速的通訊速度，副控板實時跟蹤主控板的所有運行參數。當主板要求切換時（手動切換到副板或自動切換到副板），副板立即做出響應投入工作。切換后副控板繼續按主控板的運行狀態進行工作。由此 了系統切換時帶來的電壓、電流擾動，保證了電泳工件質量。

　5.5 雙 CPU （兩個單片機）的協調工作
　　　主控板上的實時控制功能基本上都由雙 CPU 直接協調完成工作，大量減少了集成芯片和器件，使控制板無需進行煩瑣的調試，客戶僅一般性的操作調試，即可實現良好的上機運行。

　5.6 獨特的單同步、單脈沖形式設計
　　　控制系統中采用一個同步基準信號，計算出其對應的移相脈沖，由脈沖板軟件識別計算，分配不同移相脈沖給不同的晶閘管，完成觸發整流。

　5.7 良好的人機界面
　　　采用 256 色彩的觸摸屏顯示，并可設置電泳電源的全部運行參數。

　5.8 同時適用步進浸入式和連續通過式的生產運行方式。
　　　在觸摸屏上可選擇適合于生產線的運行模式。

　5.9 高精度的穩壓、限流性能
　　　系統中采用 12 位高精度模數轉換（ 1/4095 的分辨率）及單片機采用的 16 位計算，使電泳電源有高精度的穩壓、限流。

　5.10 實時顯示電泳工藝參數趨線圖
　　　觸摸屏實時以趨線圖形式顯示每個電泳工件的電泳參數。

五、 產品功能
 　 6.1 軟起動和軟停止
　　　　 電泳電源具有輸出電壓不突變，電壓平滑爬升的軟起動、電壓平滑降壓的軟停止功能

　　6.2 穩壓工作、限流截止
　　　　根據電泳工藝要求，正常工作時設備應處于穩壓運行狀態 , 方可保證漆膜質量和附著力，但由于工件在輸送鏈上懸掛運行，有可能在入槽時不穩，造成電泳電流突然增大，為克服這種不利因素，電泳電源的控制系統采用了雙閉環控制。在工件運行正常、電壓、電流處于正常使用范圍內時，系統處于穩壓工作狀態。當工件出現異?；蛴捎谄渌蛟斐奢敵鲭娏鞒隽嗽O(shè)定的限流值時，系統立即轉入限流工作狀態，使電壓回落，保證系統輸出電流不超過限流值。而隨著故障的排除和電流的減小，輸出電壓又會恢復到原來的電壓值，重新回到穩壓工作狀態。這樣既保證了涂漆生產工藝的正常進行，又防止因過電流而造成工件質量下降或電泳電源受損而影響生產。

　　6.3 手動調壓（開環 - 不穩壓）功能
　　　　電泳電源也可通過人工手動調壓，調壓范圍為 0V — 額定值。

　　6.4 人工無擾動切換功能
　　　　電泳電源也可人工操作來選擇主控制板或副控制板工作。

　　6.5 自檢功能
　　　　電泳電源開始運行前微機制板具有自行檢查功能，當其檢查出故障時，電泳電源有相應的指示。

　　6.6 設定參數功能
　　　　電泳電源的運行參數（一段電壓、二段電壓、三段電壓、保護電壓、內部定時時間、限流值、軟起時間）能夠預置，并且具有斷電記憶功能，同時提供良好的人機界面。

　　6.7 內部定時功能
　　　　對于步進式生產線，電泳電源能按內部定時時間和選擇運行方式，自動完成升一段、升二段、升三段及停止的運行方式。

　　6.8 自動無擾動切換功能
　　　　電泳電源在運行時，主板出現問題時，能夠自動切換到副板繼續工作，并保證輸出電流、電壓無突變。

　　6.9 電泳電源的保護功能
　　　　電泳電源具有必要項目的保護功能，并包括用戶保護項目的保護能力，能夠自動采取保護措施和顯示、音響報警及指示。

　　6.10 過電流保護
　　　　電泳電源具有直流輸出過電流保護功能，當輸出直流電流超過 1.2 倍額定值時，過電流切斷主回路電源，同時發出音響報警及指示。

　　6.11 過電壓保護
　　　　當輸出直流電壓超出 1.1 倍額定值時，保護系統會將直流電壓降為保護值或零，同時發出音響報警及指示。

　　6.12 三相電壓不平衡保護
　　　　若電泳電源的三相控制電源不平衡，相電壓與相電壓之差高于 25% 額定值時，則三相不平衡保護系統發出音響報警及指示。

　　6.13 缺相保護
　　　　電泳電源三相控制電源的進線中，任何一相缺相，相電壓與相電壓之差高于 75% 額定值時，缺相保護系統切斷主回路，同時發出音響報警及指示。

　　6.14 逆相序保護
　　　　電泳電源三相控制電源進線兩相逆序時，控制系統拒絕執行其它操作，切斷主回路，同時發出音響報警及指示。

　　6.15 輸出保護電壓
　　　　電泳電源與輸送鏈或工件到位信號聯鎖，可在輸送鏈停止時，將電泳電源輸出電壓降低到設定的電泳漆工藝要求的保護低電壓，輸送鏈重新起動，電泳電源能自動軟起動上升到原設定電壓；或接到工件到位信號后將電泳電源輸出電壓軟起動上升到原設定電泳電壓。接到工件到位信號后自動將直流輸出電壓降為設定的低電壓。

　　6.16 與電泳間門聯鎖
　　　　通常電泳間是不允許人進入的，如電泳間門誤打開，電泳電源聯鎖系統會使輸出電壓立即降為零，并切斷主回路電源，同時發出音響報警及指示。

　　6.17 風機故障報警
　　　　電泳電源冷卻風機發生故障時，相應保護系統發出音響報警及指示，電壓自動回到保護電壓。
