供應實時在線監控2路智能插座

一、簡介

J-ZNSW系列智能插座是深圳市精敏數字機器有限公司自主研發的一款智能的高可靠穩定性的工業用或民用的二路智能插座。該產品可以設定定時參數后自動脫機運行或通過電腦、手機、網絡進行實時在線控制。

J-ZNSW系列智能插座都可以通過上位機來設定定時參數，根據在線控制方式的不同可以分為以下幾個型號：

1. J-ZNSW-COM2MR:   串口控制型；

2. J-ZNSW-USB2MR:   USB控制型；

3. J -ZNSW-WIFI2MR:   WIFI控制型；

4. J-ZNSW-WX2MR:     315M無線控制型；

5. J-ZNSW-YTW2MR:    網絡控制型；

6. J-ZNSW-GSM2MR：  手機控制型；

二、功能特性

    1、工作電源：AC 220V  50Hz市電；控制板自帶防雷擊保護電路，穩定可靠。

    2、32位高性能單片機控制：程序存儲空間：128K；數據存儲空間：64K (若有特定需要)，保存數據，斷電數據不丟失。

3、通信接口：

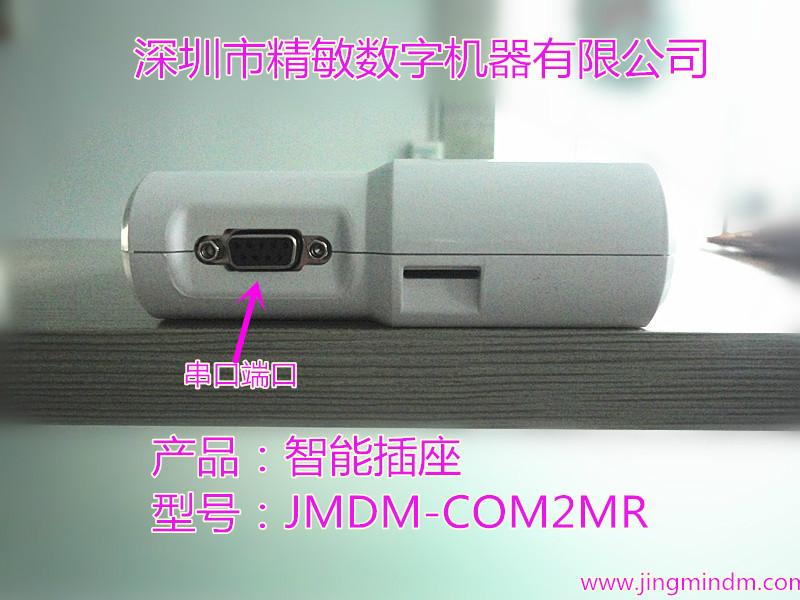

      1) J-ZNSW-COM2MR:   串口控制型；該型號智能插座有一路RS232接口和一路RS485接口，上位機可以通過RS232和RS485對兩路插座的供電進行控制；也可以，可進行485組網通信，通信距離可達到500米。

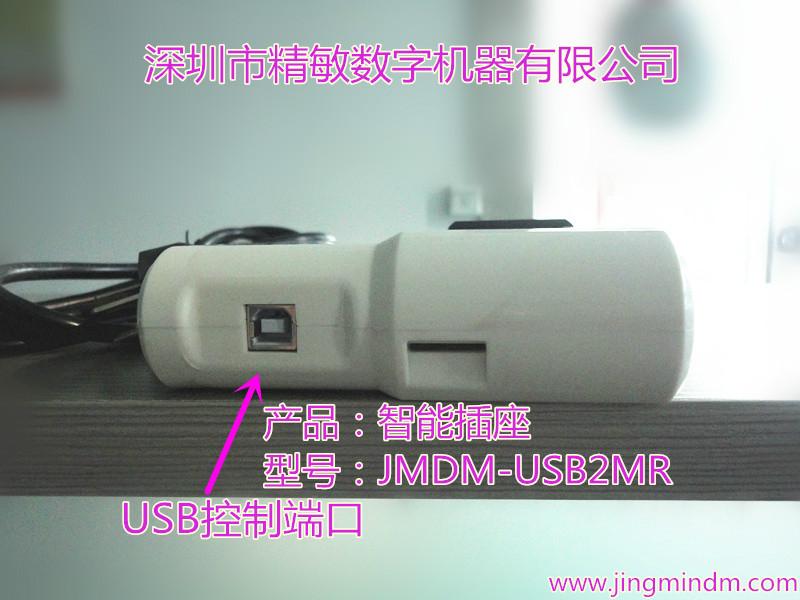

  2)  J-ZNSW-USB2MR:   USB控制型；該型號智能插座有一路USB通信接口，帶有ESD靜電釋放保護，上位機可以通過USB接口對兩路插座的供電進行控制；

  3)  J -ZNSW-WIFI2MR:   WIFI控制型；該型號智能插座有一路WIFI通信接口，上位機可以通過WIFI接口對兩路插座的供電進行控制；該型號控制器可以實現手機、平板電腦、WIFI網絡對智能插座的控制。

      WIFI模塊主要特性：

1) 波特率2400-115200可調透明串口；

2) 支持靜態IP設置和DHCP獲取地址；

3) 支持在線串口設置模塊參數功能；

4) 支持WEP64/128、WPA/RSN(WPA2)-PSK加密方式；

5) 支持SNet模式（UDP、TCP S/C三種數據透傳模式）；

6) 符合802.11b/g標準，支持Ad-Hoc網絡和基礎網絡模式；

7) 可支持智能手機、PDA、筆記本電腦、平板電腦等終端設備直接和wifi 模塊建立連接。

8) 模塊內置有完整的TCP/IP協議棧，支持ARP、IP、ICMP、UDP、TCP、DHCP客戶端以及DHCP服務器等諸多協議，可通過串口靈活設置。同時具備通用串口、PWM以及多路通用IO的輸入輸出等功能。

  4)  J-ZNSW-WX2MR:     315M無線控制型；該型號智能插座有一315M無線收發通信接口，上位機可以通過315M無線網絡對兩路插座的供路進行控制；該型號控制器可以實現遙控器，智能家居控制系統對智能插座的控制。該產品配有便攜式無線遙控器（長*寬*高=5.5*3.5*1cm）,在有效距離（最遠50m）范圍內可實時、任意控制智能插座的開關，從而去控制相應的家電設備。也可以我司的智能家居系統組合使用，直接可以通過手機或平板APP軟件進行智能監控家電設備。

  5)  J-ZNSW-YTW2MR:    網絡控制型；一路RJ45接口：用戶根據自己設定的IP地址和密碼，可有效的對外部設備進行遠距離控制?？梢栽诰钟蚓W(wǎng)內實現插座供電控制，也可以通過INTERNET對該智能插座的供電實現控制。

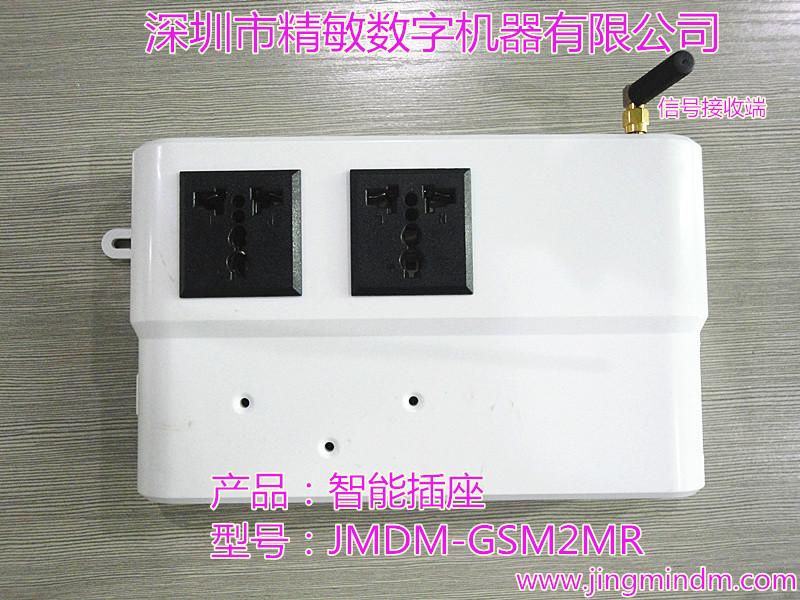

  6) J-ZNSW-GSM2MR：  手機控制型；該型號智能插座帶手機收發模塊，外置（可定制內置）GSM天線，實現通過手機振鈴或息進行遠程監控開關。

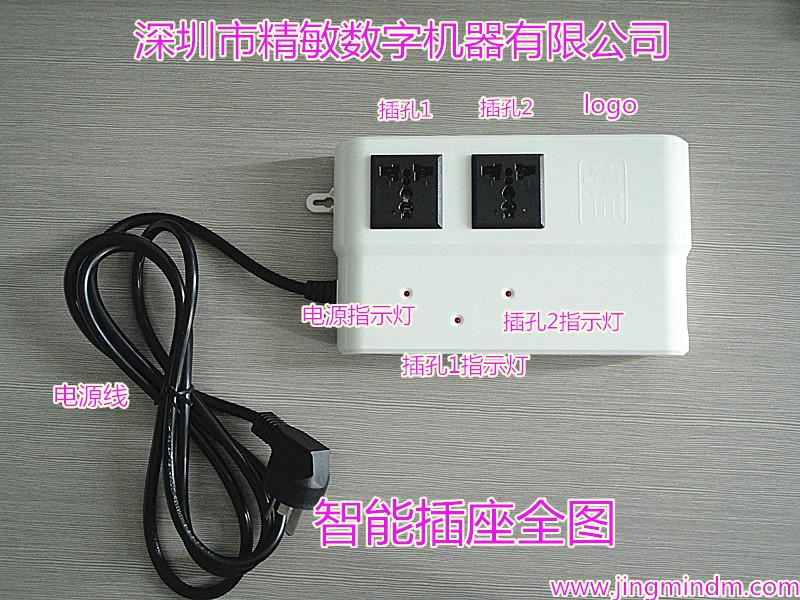

4、兩路智能插座輸出說明：

采用光電隔離的輸出控制方式，可以有效防止該產品上電瞬間產生誤動作，穩定可靠。插座是經過國家CE認證，插座可承受的交流電壓為250V，輸出電流為12A。即導通時有220V交流輸出，可給外部用電設備供電。斷開220V交流時外部用電設備隨即斷電。

5、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。

6、二種工作方式：支持脫機工作和聯機實時控制這兩種工作方式；

7、工作狀態指示燈：每路插座輸出都有一個指示燈，方便觀察輸出點工作狀態。

還有一個電源指示燈，顯示當前220V交流電能否正常供電。

8、外殼尺寸： 長×寬×高: 210mm×125mm×43mm。

三、使用說明

J-ZNSW系列智能插座可以實現設定定時參數脫機工作和由上位機通過通信接口進行實時控制兩種工作模式；

Ⅰ．設定定時參數脫機工作模式：

   客戶給智能插座進行時間段設置時，可使用我司提供時間設置界面，通過USB線把電腦和智能插座連接起來進行時間設置。設置的時間循環包括——

a、周循環：每周的周幾，幾時幾分幾秒導通。周幾，幾時幾分幾秒關閉。

b、天循環：每天的幾時幾分幾秒導通。幾時幾分幾秒關閉。

       c、小時循環：每小時的幾分幾秒導通幾分幾秒關閉（如第12分30秒自動導通。到第28分30秒時自動關閉）

d、分鐘循環：每分鐘的幾秒導通幾秒關閉（如第5秒自動導通，到第40秒時自動關閉）

Ⅱ．通過通信接口實時控制工作模式：

   我公司根據客戶所購買的智能插座型號，提供相應的電腦軟件、手機軟件、平板電腦軟件、通信格式、串口通信協議等資料。以便于客戶通過相應的通信接口對所購買的智能插座進行實時控制。

四、規格

    1、工作溫度：-40~+85°C；

    2、結溫度：-40~+125°C ；

    3、濕度：5~95% 無凝結 ；

4、功耗(無外部設備): 220V@ 3A (典型值) ；

五、硬件連接注意事項

1、客戶應仔細檢查產品無誤后，才可將插頭直接插上220V交流電源。

2、智能插座的電源采用外接交流220V  50Hz市電供電。

3、每路智能插座導通時會有220V交流輸出，對應的指示燈會亮，可給外部用電設備供電；斷開220V交流時外部用電設備隨即斷電。

六、用途

    廣泛用于家居生活、工業控制，對距離有要求的220V交流供電的用電設備上，不受距離空間限制。如：可以無線遙控機；在辦公室里控制家里的電飯煲；在異地控制家里的寵物喂食；控制門窗與電磁鐵式門栓相結合，可以遠程；控制工控機、服務器遠程開機復位等。這樣省去由于距離問題造成的長途路程的奔波，從而節約人力成本，為你的生活提供一個更加、節能、智能化的平臺。

七、發貨事項

   1、發貨清單：智能插座、串口線(附送)、電子版產品資料：上位機實時控制軟件、產品說明書。

   2、發貨方式：快遞，包裝標準：防靜電防震紙箱。

八、售后服務

   1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。

   2、技術支持：提供電話、網絡在線技術支持。
