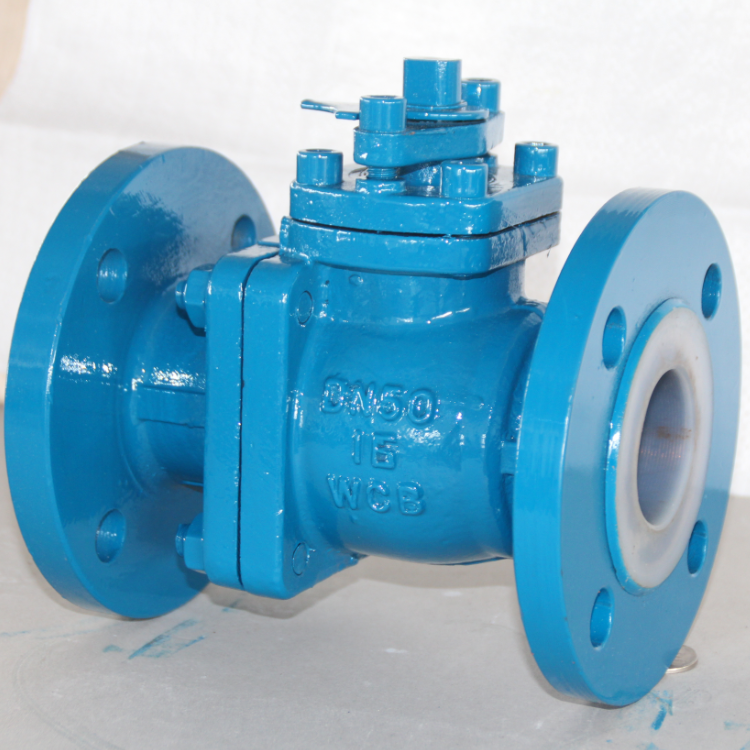

供應溫州康豪閥門襯氟球閥Q41F46-16C鑄鋼
[鑄鋼不銹鋼襯氟球閥]
溫州市襯氟球閥鑄鋼廠家
采購數量
價格
運費：
浙江 溫州市 龍灣區 |
賣家支付運費
購買數量：
庫存
99臺
[鑄鋼不銹鋼襯氟球閥]
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（供應溫州康豪閥門襯氟球閥Q41F46-16C鑄鋼）
- 品牌： 溫州康豪
- 型號： Q41F46-16C
- 材質： 鑄鋼
- 連接形式： 法蘭
- 結構形式： 浮動球球閥
- 公稱通徑： 15-300
- 適用介質： 水
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 雙向
- 驅動方式： 手動
- 零部件及配件： 閥體
- 用途： 流量控制
- 類型(通道位置)： 直通式
- 作用對象： 水
- 規格： 15-300
產品概述
產品名稱： 襯氟法蘭球閥
產品型號： Q41F46
產品口徑： DN15-200
產品壓力： 1.0-6.4Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
產品簡介： 制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
產品詳情
襯氟法蘭球閥結構特點：
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球系列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
襯氟法蘭球閥主要零件的材料說明：
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥桿 WCB CF8 CF8M CF3 CF3M
3 襯里/閥座 PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE（F4） PTFE（F4） PTFE（F4）
6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
7 螺栓 35 1Cr17Ni2 1Cr18Ni2
8 緊固螺母 45 0Cr18Ni9 0Cr18Ni9
9 操作手柄 WCB WCB WCB
襯氟法蘭球閥主要外形尺寸：
公稱通徑 標準值 參考值
DN
(mm) NPS
(inch) L D D1 D2 f b Z-φd W D0 H WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-φ14 140 90 3
25 1 150 115 85 65 2 16 4-φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-φ18 160 110 5.7
40 11/2 180 145 110 85 3 18 4-φ18 200 120 7
50 2 200 160 125 100 3 20 4-φ18 250 135 9.5
65 21/2 220 180 145 120 3 20 4-φ18 300 145 15
80 3 250 195 160 135 3 22 4-φ18 350 185 19
100 4 280 215 180 155 3 22 8-φ18 400 195 33
125 5 320 245 210 185 3 24 8-φ18 500 210 58
150 6 360 280 240 210 3 24 8-φ23 200 450 93
200 8 457 335 295 265 3 26 8-φ23 240 490 155
250 10 533 390 350 320 3 28 12-φ23 240 550 210
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 120 80 2.5
20 3/4 130 105 75 55 2 16 4-φ14 140 90 3
25 1 140 115 85 65 2 16 4-φ14 160 100 4.5
32 11/4 165 135 100 78 2 18 4-φ18 160 110 5.7
40 11/2 165 145 110 85 3 18 4-φ18 200 120 7
50 2 203 160 125 10 3 20 4-φ18 250 135 9.5
65 21/2 222 180 145 120 3 20 4-φ18 300 145 15
80 3 24 195 160 135 3 22 8-φ18 350 185 19
100 4 305 215 180 155 3 24 8-φ18 400 195 33
125 5 356 245 210 185 3 26 8-φ18 500 210 58
150 6 394 280 240 210 3 28 8-φ23 200 450 93
200 8 457 335 295 265 3 30 12-φ23 240 490 155
