詳細信息（穿刺線夾防水穿刺線夾絕緣穿刺線夾_浙江科易）

絕緣穿刺線夾是什么

穿刺線夾又叫穿刺連接器或電纜分支器，簡稱為穿刺線夾，它是一種為低壓（220～380V）絕緣線（纜）的T型分（連）接而專門設計的電力金具產品。它通過特制的金屬穿片刺破線（纜）的絕緣皮層而將電力線纜的支線和主線連接起來，使主線與支線連通，避免了傳統方法將電力線纜截斷或?qū)⒔^緣皮層剝開纏繞接通的缺陷，實現了兩根（主、支線）電力線纜絕緣狀態下的連通

KW10型系列高壓絕緣穿刺線夾應用圖例

絕緣穿刺線夾概況
1.穿刺結構，安裝簡單，絕緣導線無需剝皮;

2.力矩螺母，穿刺壓力恒定，確保良好的電氣連接而不損傷導線：

3.自密封結構，防潮、防水、防腐蝕、延長絕緣導線及線夾的使用壽命：

4.采用特制接觸，適用銅（鋁）對接及銅鋁過渡：

5.電氣接觸電陰小，接觸電阻小于等長分支導線電阻的2.5倍，符合DL/T765.1-2001標準：

6.特殊絕緣殼體，抗光照及環境老化，介電強度>12KV:

7.弧面設計，適用同（異）徑導線連接，連接范圍廣（0.74MM2-400MM2/td).

穿刺線夾性能實驗
1. 機械性能：線夾握力大于1/10導線拉斷力，符合GB2314-2008要求；

2. 溫升性能：在大電流情況下，線夾的溫升小于連接導線的溫升；

3. 熱循環性能：符合GB/T2317.3-2008電力金具熱循環試驗標準；

4. 防水絕緣性能：符合GB4208-2008/IEC60529:2001；

5. 抗腐蝕性能：在和鹽霧環境中做3次14天的循環測試；

6. 環境老化性能：在紫外線、干燥和潮濕的環境中，溫度變化和熱沖擊中暴露六個星期。

7. 防火性能：連接器件的絕緣材料經受住灼熱絲試驗，符合GB/T5169.4第4～10章要求。

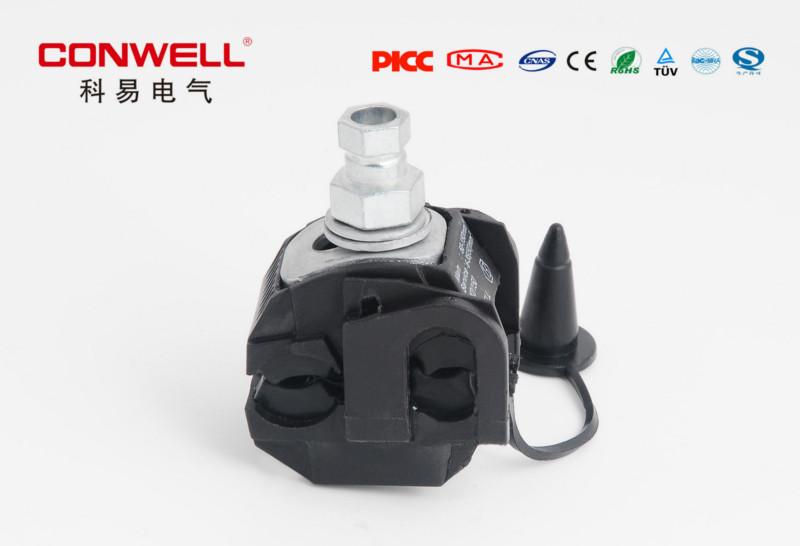

絕緣穿刺線夾	特制螺栓和力矩螺母


安裝外觀圖	穿刺效果剖面簡圖


絕緣皮上穿刺效果	線芯上穿刺效果


1、把線夾螺母調節至合適位置	2、把支線完全插入到電纜帽套中	3、插入主線，如果主線電纜有兩層絕緣層，則把插入端的層絕緣層剝?nèi)?br /> 一定長度


4、先用手旋緊螺母，把線夾固定在合適位置	5、用尺寸相應的套筒扳手旋緊螺母	6、繼續用力旋緊螺母直到斷裂脫落，安裝完成。

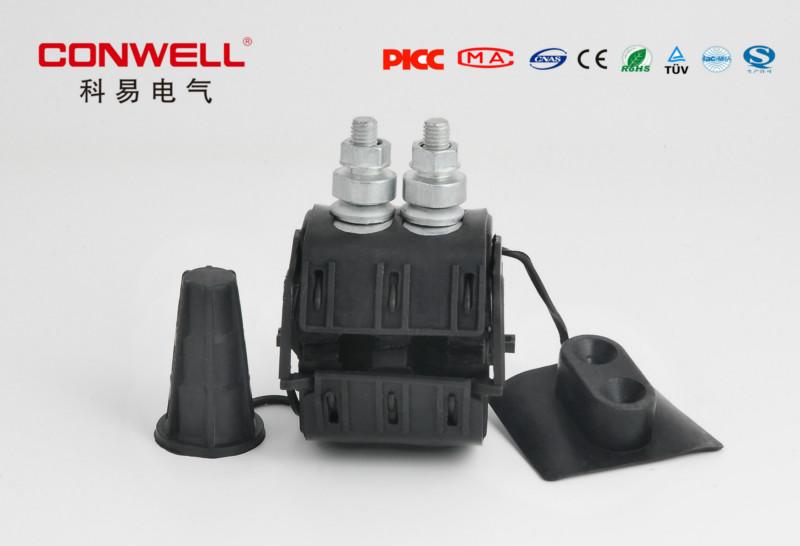

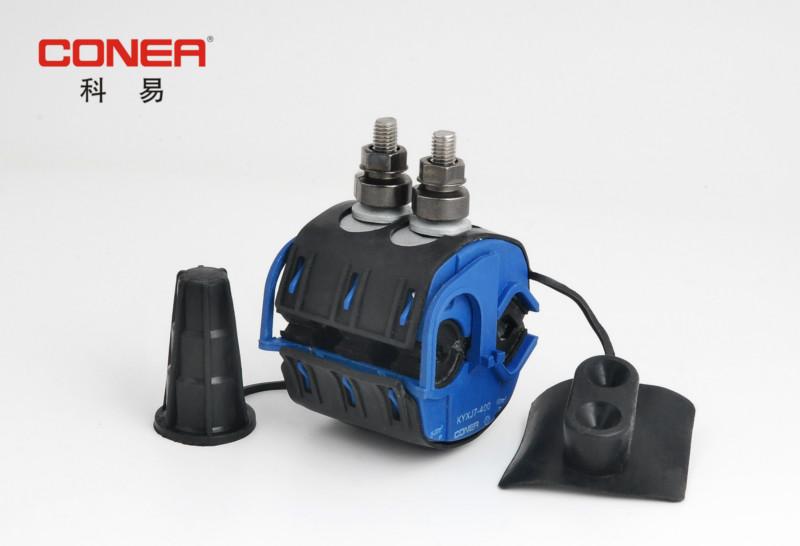

雙螺桿穿刺線夾的安裝


1、先將線夾擰開并把主線卡入主線槽內，切勿將主線與刀尺卡歪。注意線徑范圍是否對應本線夾。	2、再把支線放入支線槽內。注意事項同上。	3、用套筒扳手?jǐn)Q緊。禁用開口扳手。


4、注意兩個螺母要依次同步往下擰	5、當擰緊到一定力度時恒定力矩螺母擰斷。如圖所示。	6、安裝完畢后的效果
