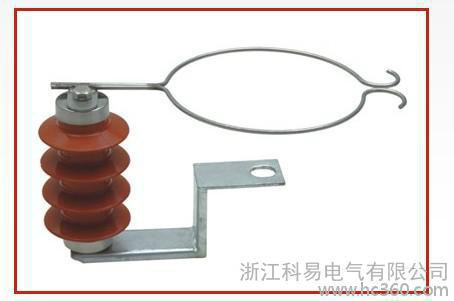

10KV線路過電壓保護器JHQ5-12.7/36

            線路過電壓保護器和避雷器的區別   一般意義上的過電壓保護器是對工頻過電壓進行保護的，所謂工頻過電壓，往往產生在操作過程中，如開關開斷時電弧未過零就被開斷時會有過電壓，回路開斷時由于回路波阻抗不同而產生電壓反射波疊加的操作過電壓等等，這些過電壓都是工頻過電壓，也就是其電壓波形的頻率還是維持50HZ沒變。   避雷器是保護雷電過電壓的，這種過電壓波形前端很陡，頻率很高，但后續電流很小，避雷器可以將雷電波的峰值泄放 從而保證其后面的電器安全。
           避雷器是過壓后短路泄放，過壓保護器是過電壓分斷保護。



           那么這兩者哪個對雷電過電壓和操作過電壓的保護性能更好呢



           避雷器對雷電過電壓泄放，可保護線路和設備。



           過壓保護器可對操作過電壓起到保護作用。



           線路過電壓保護器和避雷器都有抑制過電壓保護電氣設備的作用。





           在電力系統中的過電壓：





           暫時過電壓（工頻過電壓、諧振過電壓）

           ；





           操作過電壓；





           雷電過電壓；











           過電壓保護器有無抑制雷電過電壓的作用就要看其設計參數了。

















           避雷器不僅僅為雷電過電壓的保護。

           避雷器在電力系統中的別稱為過

           電壓保護器，現在普遍使用的是氧化鋅避雷器（

           MOA

           ）

           。



           過電壓保護器是在電壓超過整定值后，

           保護器斷開電源，

           起到保護作用




               1、過電壓保護器產品特點

                優異的保護特性，通過引流環與絕緣導線之間形成的串聯間隙和限流元件的協同作用，有效地切斷工頻續流，避免絕緣導線在雷擊后的斷線事故；

                 優異的保護特性，通過引流環與絕緣導線之間形成的串聯間隙和限流元件的協同作用，有效地切斷工頻續流，避免絕緣導線在雷擊后的斷線事故；

                 特殊力學結構（包括承力骨架、緩沖層）、獨有界面偶聯技術和硅橡膠外套整體一次成型工藝，確保產品能夠承受較大的機械應力，可靠密封、防爆；

                 運行安全可靠，免維護。即使因異常情況保護器損壞，因有串聯間隙的隔離作用，亦不會影響線路絕緣配合，確保電力 系統的運行安全。

               2、過電壓保護器型號說明 JHQ5-12.7/36

                 36 標稱放電壓電流下的殘壓（KV）

                 12.7額定電壓（KV）

                 5標稱放電電（KA）

                 Q結構特征（串聯間隙）

                 H外套材料（復合絕緣）

                 J 安裝場所（架空線路用）

               3、過電壓保護器主要技術指標

           表1    保護器主要性能





               額定電壓

               （ kV）



               額定彎曲負荷

               （kN）



               標稱放電電流下的殘壓

               （峰值，kV）



               2mS方波電流

               (幅值，A)





               12.7



               1.0



               ≤ 36



               150





           表2    保護器串聯間隙與保護性能（串聯間隙100±5mm）





               工頻放電電壓

               （有效值 kV）



               波前沖擊放電電壓

               （峰值kV）



               1.2/50μS沖擊放電電壓

               （峰值 kV）





               ≥ 50



               ≤ 200



               ≤ 110





               4、過電壓保護器產品驗收及檢驗

           驗收：型號、數量與訂貨合同一致，外觀無破損，合格證、生產日期、產品編號、U1mA數據齊全。

           預試：建議試驗限流元件的U1mA和0.75 U1mA下的泄漏電流值(U1mA≥18kV 、75U1mA下的泄漏電流值I≤30μA),  限流元件本體禁止交流工頻放電電試驗。

           預試周期：5年，預試方法參照氧化鋅避雷器預試執行，如預試發現參數異常，請即時更換。

           建議：建議雷雨期增加巡線次數，發現產品外觀及引流環異常時（如：限流元件外套出現破損、龜裂或電蝕痕跡等，引流環變形、電蝕嚴重、以及保護器偏歪等），請即時更換。

               5、過電壓保護器產品包裝

              本產品由限流元件、不銹鋼引流環和聯接件三部分組成，每一小盒裝三套保護器。

               6、過電壓保護器產品安裝

              與絕緣子（PS-15）并聯安裝；首先將限流元件上端的螺栓擰下，將不銹鋼引流環上的壓板定位釘按入限流元件上端的定位孔，擰上螺栓并予緊固。然后將限流元件緊固定在聯接件上。登桿安裝時，擰下絕緣子（PS-15）根部的螺母，將保護器聯接件的園孔套入絕緣子根部的螺栓，使引流環均勻套在絕緣子（PS-15）的周圍，使它們之間的間隙均勻（如果不銹鋼引流環與絕緣子之間的間隙不均勻，可以調整引流環角度、聯接件等的位置），最后擰緊絕緣子根部的螺母和限流元件下端螺栓。

               架空絕緣導線必須放在棒式絕緣子（PS-15）頂部的凹槽內（而不是在側槽內）；不銹鋼引流環與絕緣導線（線芯）之間的間隙一定要控制在60-100mm范圍內，引流環與絕緣子之間的間隙必須均勻，控制在25±5mm內；對于不剝除絕緣層的架空絕緣線路，三相引流環園弧應朝同一方向必須外置，以免引流環之間間隔過小，影響架空線路絕緣配合。

               接地端采用接地線，接地電阻應控制在30Ω以下，如使用截面50mm2 鍍鋅鋼條、鋼絞線或扁鋼；對于丘陵等多山地區接地電阻較大，需構造接地網。

           建議在雷害頻發區域，每基桿頂安裝一組；其它區域可每間隔二基桿安裝一組。

               7、過電壓保護器巡線

               建議雷雨期增加巡線次數，發現產品外觀及引流環異常時（如：限流元件外套出現破損、龜裂或電蝕痕跡等，引流環變形、電蝕嚴重、以及保護器偏歪等），請即時更換。

            架空絕緣線路過電壓保護器安裝示意圖



           產品安裝排列圖







                                                    俯視圖
