供應江蘇QP50履帶式拋沙機，江蘇QP50履帶式拋沙機生產廠家

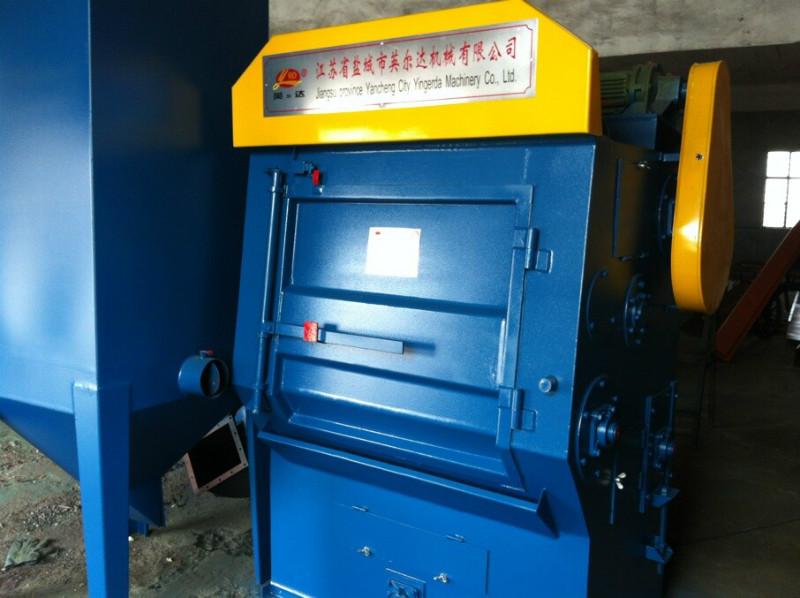

江蘇QP50履帶式拋沙機

    本機是綜合國內外技術，新開發的新產品，是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備，具有以下特點：

※ 采用大拋丸量、高拋射速度的懸臂離心式拋丸器以提高清理效率、獲得滿意的清理質量。

※ 模擬拋射圖及拋丸機的全部圖紙均采用計算機輔助設計(CAD)繪制，拋丸器的選用及布置更為合理。提高了彈丸的利用率和勞動生產率，保證了清理效果，減少對室體護板的磨損。

※ 采用耐磨橡膠履帶，減少了對工件的碰撞、損傷現象，降低了機器噪聲。

※ 工件清理完畢后，可自動卸料，降低了工人的勞動強度。

※ 采用袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動強度。

※ 本機不能清理高溫件帶有飛邊毛刺件，否則將損傷履帶。

主要結構及工作原理

本機主要由清理室、拋丸器、提升機、分離器系統、電器系統等部分組成。

工作原理：在清理室中加入規定數量的工件，機器啟動后，工件被滾筒帶動，開始翻轉。同時拋丸器高速拋出的彈丸形成流速，均勻地打擊在工件表面上，從而達到清理的目的。拋出的彈丸及砂粒經橡膠履帶上的小孔流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離。粉塵由風機吸送到除塵器中過濾，清潔空氣排放入大氣中，布袋上的灰塵經機械振打，落入除塵器底部的集塵箱中，用戶可定期，廢砂由廢料管流出，用戶可回用丸砂混合物由回用管回收進入室體，待分離器分離后再回用干凈的彈丸由電磁供丸閘門進入拋丸器拋打工件。

Q326履帶式拋丸清理機主要技術規格

1、 履帶端盤直徑…………………………600mm

2、 履帶端盤轉數…………………………3.6r/min

3、 被清理工件單件重量……………10kg

4、 滾筒載重量（易翻滾件）………200kg

5、 生產率………………………………600-1200kg/h（灰鑄件）

6、 拋丸器：

   轉    數…………………………………2460r/min

   葉輪直徑…………………………………250

   拋 丸 量…………………………………100kg/min

   拋丸器功率………………………………7.5kw

除塵器風量………………………………2000m3/h

7、 總裝機容量………………………………12.70kw
