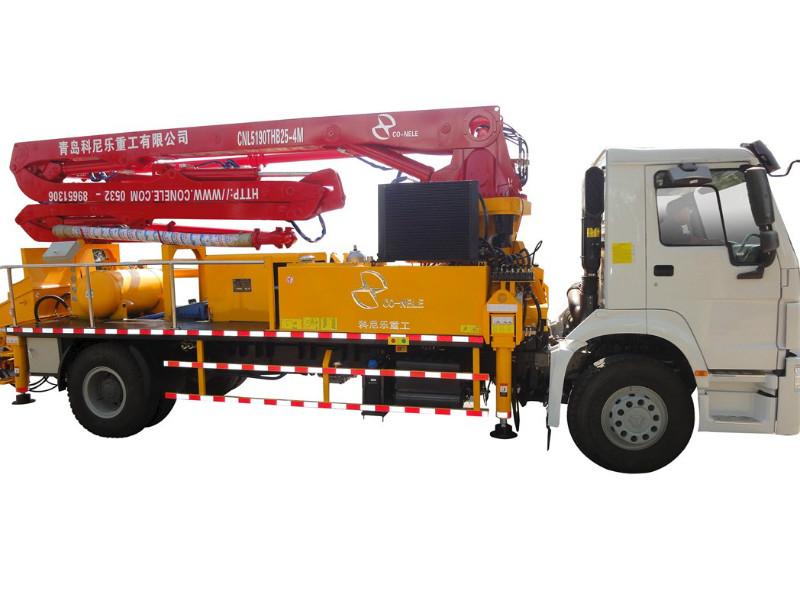

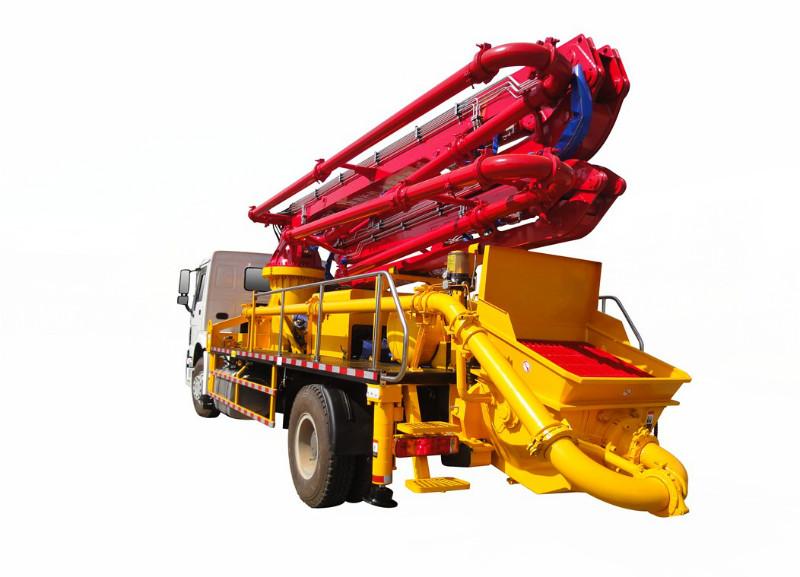

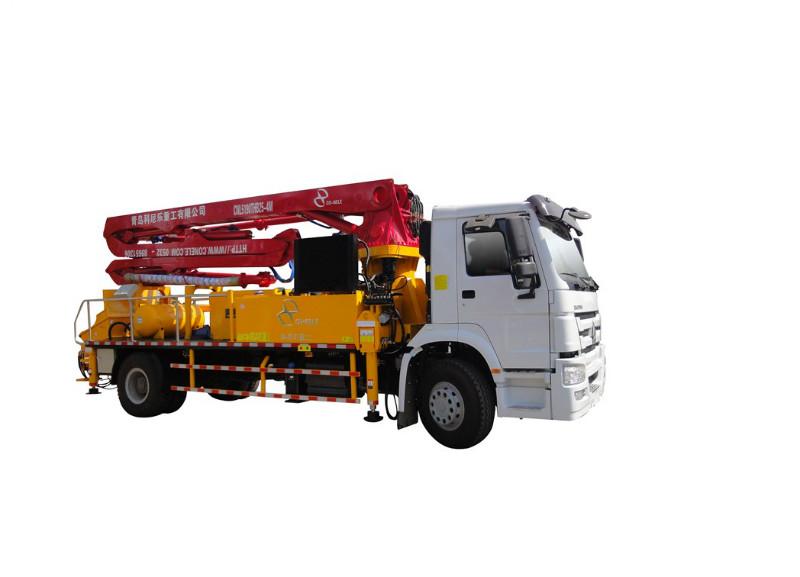

供應青島科尼樂重工25米小型臂架泵車

型號Model

KNL5161THB25X-4M

項目

單位

值

泵送系統Pumping system

理論輸送量(高壓/低壓)Max. Theor. output(high/low pressure)

m³/h

50/80

混凝土出口壓力(高壓/低壓) Max. Theor. concrete output Pressure(high/low pressure)

MPa

13/7.5

額定工作壓力   Rated working pressure

MPa

32

泵送頻率(高壓/低壓) Pumping frequency(high/low pressure)

min^-1

19/26

料斗容積   Hopper capacity

L

450

上料高度 Filling height

mm

1450

液壓系統型式 Hydraulic system type

開式 Open loop

分配閥形式Distribution valve

S管閥 S valve

油缸缸徑×行程    Oil cylinder dia.×stroke

mm

Φ125×1650

混凝土缸徑×行程Concrete cylinder dia.×stroke

mm

φ200×1650

液壓油冷卻Hydraulic oil cooling

風冷Air cooling

推薦塌落度 Recommended concrete slump

cm

12~23

骨料尺寸    Max. aggregate dimension

mm

40

臂架Placing boom

結構形式 Structure type

25-4M

布料高度 Placing depth

m

25

布料半徑 Horizontal distance

m

21

布料深度 Placing depth

m

14.4

回轉角度Slewing angle

365°

輸送管直徑  Pipe diameter

mm

125

末端軟管長度End hose length

mm

3000

臂架最小打開高度Min. height of opening placing boom

mm

6410

支腿跨距（前×后×縱向）Outriggers span (front×rear×side)

mm

5510×4710×6194

底盤及整車Chassis and the whole machine

底盤型號Chassis model

EQ5161TZZKJ（東風）

軸距 Wheelbase

mm

5200

發動機型號Engine type

YC6J180-46

發動機功率 Engine power

kW/(r/min)

132kw/2200r/m

尾氣排放標準Tail gas exhaust standard

國IV

整車質量  Total weight

kg

15800

整車外形尺寸(長×寬×高) Overall dimensions

mm

9800x2480x3535

其它Others

潤滑方式Lubrication mode

手動液壓兩用同步潤滑泵

液壓油箱容積 Oil tank volume

L

600

控制方式Cool mode

手動+遙控Manual＋remote cool

壓力水箱壓力  Maximum water pressure

MPa

0.8

水箱容量  Water tank volume

L

500

混凝土管清洗方式Pipe cleaning mode

水洗/干洗Water cleaning/dry cleaning

臂架控制模式        Boom Cool mode

手動、無線遙控系統

臂架折疊方式        Boom Type

R

轉塔旋轉角度     Slewing Range

365°

支腿打開方式        Legs Open

X型申宿支腿

尾膠管長度          End Hose Length

3m

控制電源          Power Supply

底盤自帶電源

控制模塊        Cool module

德國

工作電壓        working Voltage

DC24V

固態繼電器品牌           Relay

歐姆龍

接近開關品牌      Proximity Switch

法國斯耐德

無線遙控器品牌     Wireless Remote Cooller

國產比例遙控器

PLC模塊（控制器）品牌        PLC module

德國

液壓系統類型   Hydraulic System Type

開式open loop

系統工作壓力      System working Pressure

32mPA

主液壓油泵品牌         main Hydraulic Pump

川崎

主油泵型號         main Hydraulic Pump Type

H3V140

主油泵排量         main Hydraulic Pump Displacement

140ml/r

主電液換向閥品牌       main Electro-Hydraulic Valve

美國伊頓

臂架多路閥品牌       multi-Way Valve

意大利

臂架平衡閥品牌        Boom Counterbalance Valve

進口

臂架油泵品牌

國產

支腿多路閥品牌       multi-Way Valve

臺灣

安全閥品牌         Pressure Relief Valve

美國伊頓

油缸液壓密封件品牌    Hydraulic Seals

美國派克Parker

液壓膠管品牌   Hydraulic Hose

意大利瑪努利mANUL

液壓油箱容積   Hydraulic Oil Tank Capacity

600L

液壓油冷卻方式    Hydraulic Oil Cooling

風冷Air cooling

高低壓切換閥        High And Low Pressure Exchanger

手動

主油缸內徑/行程Hydraulic Cylinder Bore/Stroke

Φ125*1650mm

分動箱品牌          PTO Box

國產

回轉減速機品牌       Turret Reducer

國產

壓力計品牌      Pressure Gauge

國產
