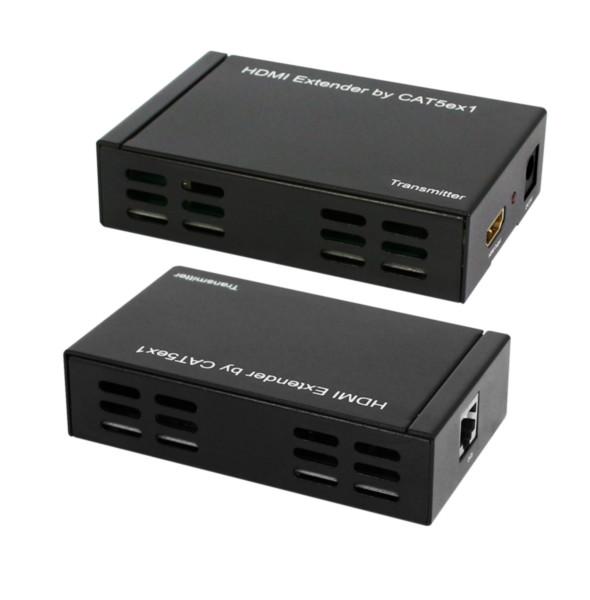

供應視頻延長器

介紹

HDMI Extender在單一Cat5e / 6雙向紅外高清晰度視頻和音頻信號和紅外延伸,在高達164英尺的距離/ 50米單Cat5e / 6電纜。EDID管理特性,允許并鼓勵源和顯示無縫集成的“握手”。只有一個成本效益Cat5e / 6有線電視、高清晰度來源與HDMI輸出可以連接到高清晰度顯示與HDMI輸入長距離。深顏色的視頻,DTS-HD或杜比TrueHD音頻是extender支持和兼容。此外,extender還配備了雙向直通這使得紅外源或顯示控制。

擴展器包括兩個單元:傳輸單元和接收單元。傳輸單元用于捕獲HDMI輸入和紅外信號攜帶的信號通過一個成本有效的Cat5e / 6電纜。接收單位負責均衡HDMI信號傳輸和重建紅外串行控制信號。HDMI擴展的extender提供了最方便的解決方案通過一個Cat5e / 6使用長途功能,和任何應用程序是的解決方案。

特性

允許將HDMI音頻/視頻和紅外信號傳輸單Cat5e / 6電纜

雙向紅外源或顯示的系統允許控制(包括紅外配件)

2 d / 3 d EDID管理

傳播范圍:延伸1080 p分辨率高達164英尺/ 50米在單個Cat5e或六類電纜

與HDMI和HDCP兼容的設備

最多支持1080 p高清分辨率

緊湊的設計為一個簡單的和靈活的安裝

規范

視頻帶寬:單鍵165 mhz(4.95 gbps)

視頻支持:480我/ 480 p / 480 p / 1080 / 1080 p @60

音頻支持:環繞立體聲(7.1 ch)或立體聲數字音頻

傳播范圍:高清(1080 p的24位顏色)- 50米(164英尺)

輸入tmd的信號:3.3伏特

輸入DDC信號:5.0伏特/ p p

ESD保護:人體模型:+ / - 8千伏

+ / - 4 kV

PCB層疊:4布局

HDMI連接器:19針型女性

注冊插孔- 45連接器:我們/ SS 8 p8c

連接器:3.5毫米(TX和RX)紅外接收器/紅外光束

機械規范

住房:金屬外殼

電源:(2)5 v1a直流

電力消耗:2.5瓦特(TX);1.2瓦特(RX)

操作溫度:32 ~ 104°F

存儲溫度:4 ~ 140°F

相對濕度:20 ~ 90% RH

包裝內容:

HDMI發射機- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1個

HDMI接收機- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1個

Windband紅外Tx電纜- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1個

windband紅外Rx電纜- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1個

5 v1a直流電源適配器- - - - - - - - - - - - - - - - - - - - - - - - - 2 pc

產品手冊- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1個
