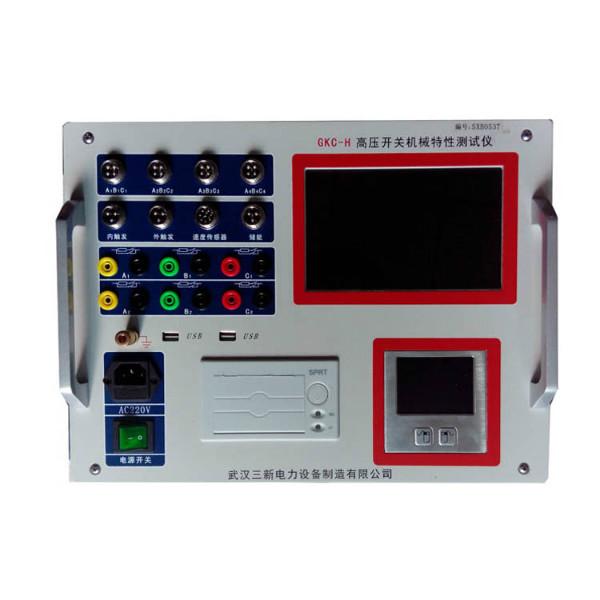

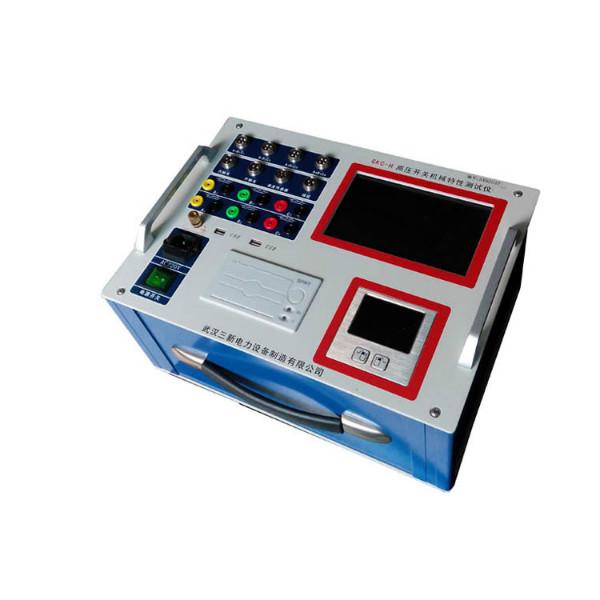

三新特價供應GKC-H高壓開關機械特性測試儀

產品簡介:
   隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。

       機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

   技術參數:

1．時間測量：12路

       固有分閘（合閘）時間

       分閘（合閘）相內不同期

       分閘（合閘）相間不同期

       合閘（分閘）彈跳時間（彈跳次數）

       測試范圍：0.01ms～20000ms，分辨率：0.01ms2. 合閘電阻測量：6路 固有分閘（合閘）時間

       分閘（合閘）相內不同期

       分閘（合閘）相間不同期

        合閘（分閘）彈跳時間（彈跳次數）

   合閘電阻投入時間

   測量范圍：0～1280Ω,分辨率1Ω,精度1%

3．速度測量：剛分（剛合）速度

       時間段（行程段或角度段）平均速度

4.測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s

0.5°角度傳感器 1周波/ 0.5°

5．行程測量：動觸頭行程（行程）

      接觸行程（開距）

      過沖行程或反程（超程）

      傳感器：50mm，分辨率:0.1mm

      360線傳感器：360^о，分辨率:0.5^о

      選配傳感器：300mm、500mm、加速度傳感器

6. 電流：電流輸出為15A。

7．交直流電源 ：AC 220V ± 10%；50Hz ± 2%

8．直流電源：輸出電壓：20～265V連續可調，輸出電流：≤ 15A(短時)

9. 隔離開關測量范圍：

⑴、電壓輸出：DC25-265V（可調）；

 ⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號采集時間為20秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

10．主機體積：380×280×170mm

11．使用環境：  -10℃~+50℃

12．相對濕度：≤90%

    產品特性:

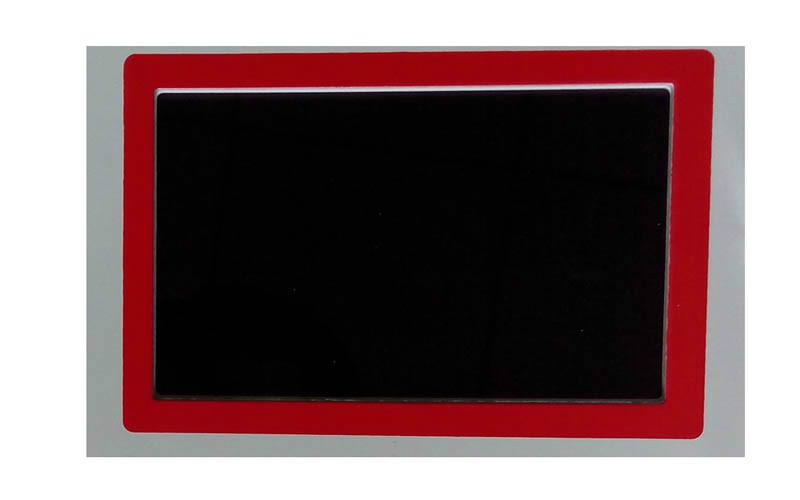

◆7寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸式按鍵，便于現場操作人員使用

◆高速熱敏打印機，方便現場打印測試數據

◆機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁?/span>DC20～265V可調電源，電流15A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試           驗

◆配備直線傳感器、旋轉傳感器、傳感器以及支架、固定多功能接頭，安裝極為方便，簡捷

◆適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關

◆開關動作一次，得到所有數據及圖形

◆主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔

◆配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存

◆同時可測12路金屬觸頭斷口，六路合閘電阻測量

◆內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行對比

◆內部抗干擾電路可滿足500KV變電站內可靠使用

使用說明
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書提供的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

售后服務
1.本產品嚴格按照國家標準和企業標準制造，出廠前經過嚴格的檢驗

2.產品自出廠之日起壹年內出現故障免費保修，超過壹年或因用戶使用不當造成損壞，仍提供技術服務

3.在儀器的使用年限內，本公司將長期提供儀器的維護、使用培訓、軟件升級、配件供應等相關服務

4.儀器如出現故障，請及時與本公司聯系，我們將根據情況采取下列措施之一為您服務：

     ★返回公司修理
     ★上門維修
     ★更換新儀器
歡迎您對本公司的服務提出批評和建議
